經證明在三大應用領域性能優(yōu)異

　　新型生物樹脂可用于制備輻射固化(EB、UV、UV LED)涂料，包括100%固體分的噴涂涂料。

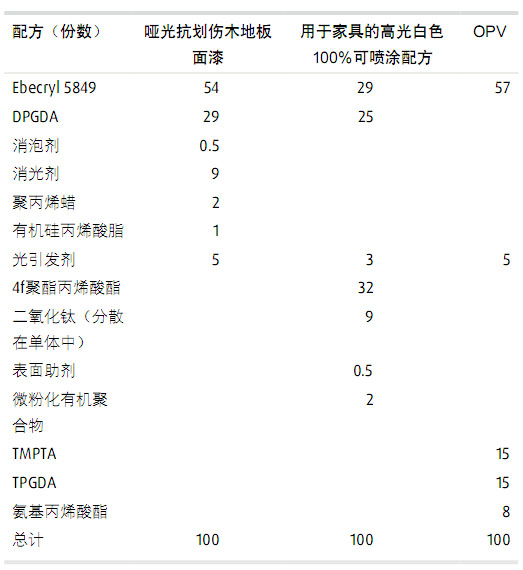

表4 可再生輻射固化樹脂涂料的初始配方

　　由于具有極好的熱性能和機械性能以及低黏度、高固化速度、高硬度和抗劃傷性，該樹脂是印刷罩光清漆 (OPVs)、柔印油墨和抗劃傷啞光地板面漆以及高光100%噴涂家具色漆的最佳選擇。

　　初始配方用于木地板啞光面漆、高光100%噴涂家具涂料以及 OPV油墨(表4)。將該涂料涂覆到各種基材，采用80～120 W汞燈進行固化。測試結果歸納如下。

　　木地板涂料：將木地板抗劃傷啞光面漆涂覆在山毛櫸木(聚氨酯丙烯酸酯底漆上涂120 μm面漆)和Leneta紙(80 μm)上。兩種涂料都表現出優(yōu)異的耐化學性。山毛櫸基材上的面漆具有良好的柔韌性(Hamberger 值和 Erichsen值分別為38和27)，在黑色 Leneta紙上，呈現出超啞光性和消光性，20°光澤為7，60°光澤為 40。Hamberger平面試驗是用手持式儀器來評估木質表面上涂層的抗劃傷性。

　　可噴涂家具涂料：當將用于家具的高光、白色、彩色的100% 固含量配方在Leneta紙上噴涂80 μm涂膜時，呈現良好的耐化學性和高光(20°和60°時光澤分別為36和73)。

　　一種用于中密度纖維板的涂料體系由標準底漆(80 μm厚的新型低聚物層)和標準白色封閉漆組成，該封閉漆通過硬幣試驗，沒有留下任何劃痕。

　　印刷罩光清漆：采用金屬刻花板和K Lox Printing自動印刷打樣機，在經電暈放電處理(≥ 72 mN/m)的雙向拉伸的聚丙烯(BOPP)基板(Innovia CA 200)上涂覆一層OPV試樣。在罩印兩道涂層(340 mJ/cm²)后，OPV呈現良好的耐化學性(> 100次的丙酮雙向擦拭)和抗劃傷性(> 10次的鋼絲棉摩擦)。采用# 600 和# 610膠帶進行膠帶拉脫試驗后，發(fā)現在BOPP基材上具有極佳的附著力。

　　優(yōu)異的綜合性能，特別適用于UV LED固化體系

　　最新推出的生物質二丙烯酸酯樹脂含高達60%的可再生材料，很好地將高性能與低黏度結合起來，在不使用稀釋劑的情況下，也能制備出輻射固化涂料。

　　新型低聚物涂料能極好地平衡硬度和柔韌性，同時兼具良好的抗劃傷性，耐化學性和附著力。高反應活性意味著固化速度較快，成為配制UV LED固化涂料的理想選擇。
