生物質(zhì)樹脂賦予輻射固化涂料和油墨高性能
光熱測定法證實了高反應(yīng)活性
差示掃描光熱法是測定丙烯酸樹脂光活性的有效方法。在進行紫外光活化時，可采用差示掃描量熱儀測出自由基聚合反應(yīng)期間產(chǎn)生的熱流。
加入30 %(質(zhì)量分數(shù))的三丙二醇二丙烯酸樹脂(TPGDA)活性稀釋劑后，對新型生物質(zhì)樹脂與各類丙烯酸酯低聚物的放熱熱流進行了比較。表2給出了丙烯酸酯低聚物(作為參照物)的簡單介紹。
如圖1所示，熱流信號通常表示為隨時間變化的尖型放熱曲線。利用該樹脂的雙鍵含量計算出總聚合熱，并從文獻資料中獲取摩爾反應(yīng)熱焓(
)，然后根據(jù)總聚合熱和摩爾反應(yīng)熱焓，按比例對熱流信號進行部分積分，從而計算出轉(zhuǎn)化率[2]。
反應(yīng)活性可用最大聚合速率進行評估，表示為
式中，hmax 表示最大熱流值，pl 表示液態(tài)樹脂的密度，t max 指達到最大聚合熱所需時間。照射結(jié)束時的轉(zhuǎn)化率以DBCend 表示。圖 1比較了紫外線照射下生物質(zhì)樹脂與標準EA配方的熱流和轉(zhuǎn)化率。

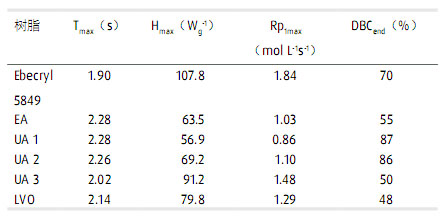

表3 采用30%(質(zhì)量分數(shù))TPGDA配制的新型生物樹脂與其他丙烯酸低聚物差示掃描光熱檢測結(jié)果
表3報告了所研究配方的參數(shù)值t max 、hmax 和 Rpmax ，并根據(jù)反應(yīng)速率對這些樹脂進行評級。與其他丙烯酸樹脂相比，新型生物質(zhì)樹脂的聚合反應(yīng)速率更高。對玻璃質(zhì)材料來說，該樹脂室溫下轉(zhuǎn)化率(DBCend )也較高。
`

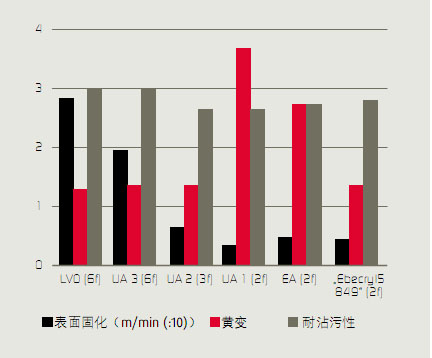

圖4 通過365 nm波長的UV LED輻射進行紫外線固化后的表面固化、黃變和耐沾污性
- 相關(guān)文章
- 最新報道
|
評論加載中...
|
焦點訪談
- 《中國涂料》專訪邱博：愿得一心，攜手并進
對于中國涂料行業(yè)來說，邱博（HUBER）公司是一個相對陌生的名字，但是，這家有著135年悠久歷史的美國家族企業(yè)，卻有著諸多不為國人所知的信息：傳承到今天，邱
- 萬華化學(xué)：創(chuàng)新助力綠 色發(fā)展——訪萬華化學(xué)表面材料事業(yè)部總經(jīng)理孫家寬博士
針對涂料領(lǐng)域?qū)?chuàng)新性產(chǎn)品的需求，萬華化學(xué)近年來推出了一系列的創(chuàng)新性產(chǎn)品和解決方案。如涂料用單體類包括高二四體含量的HMDI、環(huán)脂族二異氰酸酯、甲基丙烯酸羥乙酯單
