【膠黏劑】佳百特膠黏劑 優(yōu)化活性液態(tài)聚合物的使用，增強環(huán)氧化物的韌性
改善低溫性能
圖5和圖6表明，室溫(25 ℃)下T剝離結果和搭接剪切結果，均較低溫環(huán)境(-40 ℃)下的性能提高更大。膠黏劑在汽車和航空等工業(yè)領域使用時，要求在-40 ℃的氣溫下能保持良好的性能，這可以通過在環(huán)氧配方中加入較低玻璃化溫度的活性液態(tài)聚合物(TgRLP)來實現(xiàn)。

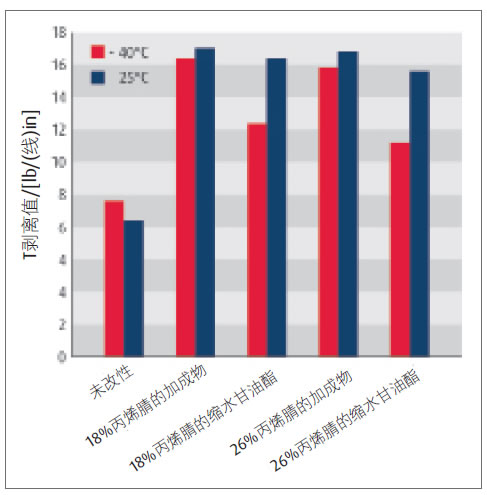

圖5 含有15份(份/100份環(huán)氧)端環(huán)氧基丁腈橡膠的單組分環(huán)氧膠黏劑的T剝離值

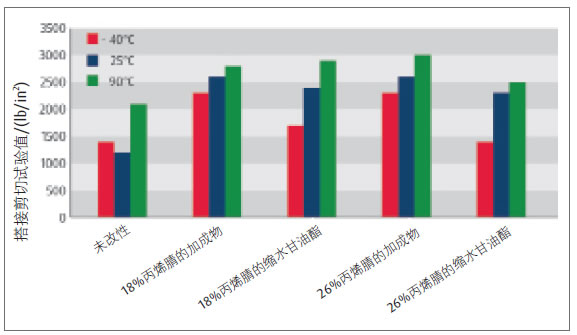

圖6 加入含15份(份/100份橡膠)端環(huán)氧基丁腈橡膠的單組分環(huán)氧膠黏劑的搭接剪切試驗結果
含有少量或未結合丙烯腈的RLP，玻璃化溫度較低，但不能和環(huán)氧樹脂混溶，貯存中會形成加成物，分離成兩相。美國專利7847026[7]詳述了一種新的加成物合成方法，這種加成物能與玻璃化溫度為-80 ℃的端羧基聚丁二烯(CTB)相容，用于改善低溫性能。
按照環(huán)氧樹脂化學當量，將端羧基聚丁二烯與含 26%丙烯腈的端羧基丁腈橡膠按1∶1比例混合，并按照前文所示的步驟進行合成，便形成了端羧基聚丁二烯 (CTB)和端羧基丁腈橡膠(CTBN)的嵌段共聚物，與雙酚 A二縮水甘油醚環(huán)氧連接，并以環(huán)氧基封端。
該加成物在常溫貯存1 a后未出現(xiàn)相分離現(xiàn)象。在 25 °C和-40 °C下，CTB與CTBN的加成物在配制后的初期，其粘接強度很高，常溫下貯存3個月左右后，實際粘結強度還有所增加。
將該加成物配制成橡膠添加量為15份(份/100份樹脂)的單組分環(huán)氧膠黏劑，常溫貯存3個月后，根據(jù) ASTM-D1876，對其在電鍍鋅鋼上進行T剝離強度試驗。試驗結果如圖7所示。與傳統(tǒng)的26%丙烯腈端羧基丁腈橡膠環(huán)氧加成物相比，在環(huán)氧加成物中加入CTB，在電鍍鋅鋼上的T剝離強度增加300%以上。這是低溫環(huán)境下膠黏劑增加韌性的一大進步。

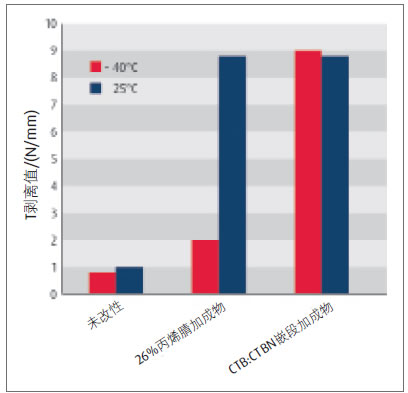

圖7 含有15份(份/100份橡膠)CTB-CTBN加成物的單組分環(huán)氧膠黏劑的T剝離試驗結果
往期推薦
-
-
《歐洲涂料雜志》（中文版）2024第3期
專題：顏料和填料 丙烯酸乳膠可持續(xù)發(fā)展的替代品 市場報告：填料和顏料市場 含納米二氧化鈦的涂料
-
-
《歐洲涂料雜志》（中文版）2024第1/2期
專題：防護涂料 生物基直接替代解決方案 當前研發(fā)情況和面臨的主要挑戰(zhàn) 年度調查：2023年回顧和2024年展望
-
-
《歐洲涂料雜志》（中文版）2023第12期
專題：粉末涂料 膠體二氧化硅在鍍鋅鋼水性PUD涂料中的應用 改善乳膠膜質量和涂料性能 具有生態(tài)效益的涂料性能
-
-
《歐洲涂料雜志》（中文版）2023第11期
專題：功能涂料 環(huán)氧涂料：用于低排放地坪的固化劑 防涂鴉聚氨酯應用的有機硅助劑 市場報告：性能高，銷量大
-
-
《歐洲涂料雜志》（中文版）2023第10期
專題：樹脂和助劑 技術論文：棄用包裝涂料中的聚四氟乙烯組分 鋅片可以作為鋅粉的可持續(xù)發(fā)展替代品 市場報告：涂料助劑市場逐趨穩(wěn)定
-
-
《歐洲涂料雜志》（中文版）2023第9期
專題：水性涂料 納米纖維素：有潛力的生物基材料 高性價比的綠色納米纖維素 市場報告：水性涂料的紫外線防護性能
-
-
《歐洲涂料雜志》（中文版）2023第7/8期
專題：生物基涂料 為涂料配方設計師合成一種新型固化劑 將光引發(fā)劑接枝到丙烯酸酯上 市場報告：生物基涂料市場正處于拐點
-
-
《歐洲涂料雜志》（中文版）2023第6期
專題：木器涂料 數(shù)字化和可持續(xù)發(fā)展轉型 提高表面耐久性和延長使用壽命 市場報告：工業(yè)木器涂料的堅實基礎
