分享好友
涂料用HDK® 的優勢
HDK®氣相二氧化硅是通過氯硅烷在氫氧焰中水解而制得的。通過該工藝生產的HDK®是高度支化的聚集體。這些聚集體是瓦克氣相二氧化硅的基本結構單元，一經冷卻，便形成松散的附聚體。
HDK®的比表面積較大，并且可通過該工藝進行特別調整。HDK®氣相二氧化硅由于表面帶有大量硅醇基團，因此具有親水性。通過使硅醇基團發生化學反應等后續處理工藝，也可制造出憎水性二氧化硅。
涂料用HDK®的優勢：
僅需極少的用量（通常低于2 wt%），就能實現很高的功效：
l 高效的抗沉淀劑和抗結劑
l 在整個儲存過程中粘度保持不變
l 加入疏水型HDK®可增強防腐性能
l 控制流掛性能和流平性能
l 提高特效顏料的校準效果
l 控制粉末涂料的流動性能和流態化性能
良好的流變性能控制
由于靜電相互作用，HDK®在涂料配方中分散后，可形成三維網狀結構。這種網狀結構首先會根據添加量提高涂料的粘度，直到達到期望的稠度，這樣能夠防止涂料在儲存期間發生沉淀。
在剪切力作用下，這種支化網狀結構會被破壞，導致粘度降低（剪切變?。?。涂覆完成后，HDK® 重新形成網狀結構，涂料粘度又再度變高（觸變性），從而確保流平，同時無流掛，并且確保在固化階段，涂料在靜止狀態下能夠保持穩定。

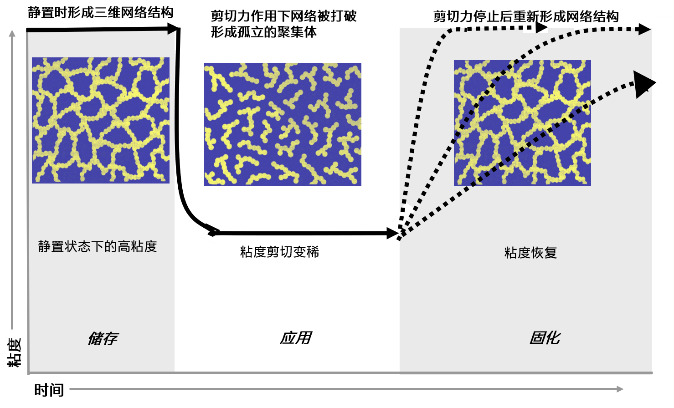

圖1 影響體系流變性能的主要因素
1. 氣硅和體系的極性差異 (如圖2所示)
一般隨著涂料體系的極性增強，需要選擇疏水化程度更高的HDK®以實現較好的流變效果。
1）在非極性的PVC和UPR體系，選擇親水的HDK®N20 CN就能實現良好的增稠觸變性能，如果對透明性有較高要求，則可選擇高比表面積的HDK®T30 CN和HDK®T40 CN。
2）在中低極性的醇酸樹脂和丙烯酸樹脂體系，添加親水的HDK®N20 CN或者低疏水化程度的HDK®H13L、HDK®H15和HDK®H20都可實現良好的流變效果，但添加疏水氣硅能使體系具有更好的抗沉降性能和儲存穩定性能。
3）在強極性的環氧樹脂和聚氨酯體系，添加高疏水化程度的H16、H17以及H18能實現更好的增稠觸變效果和儲存穩定性能。

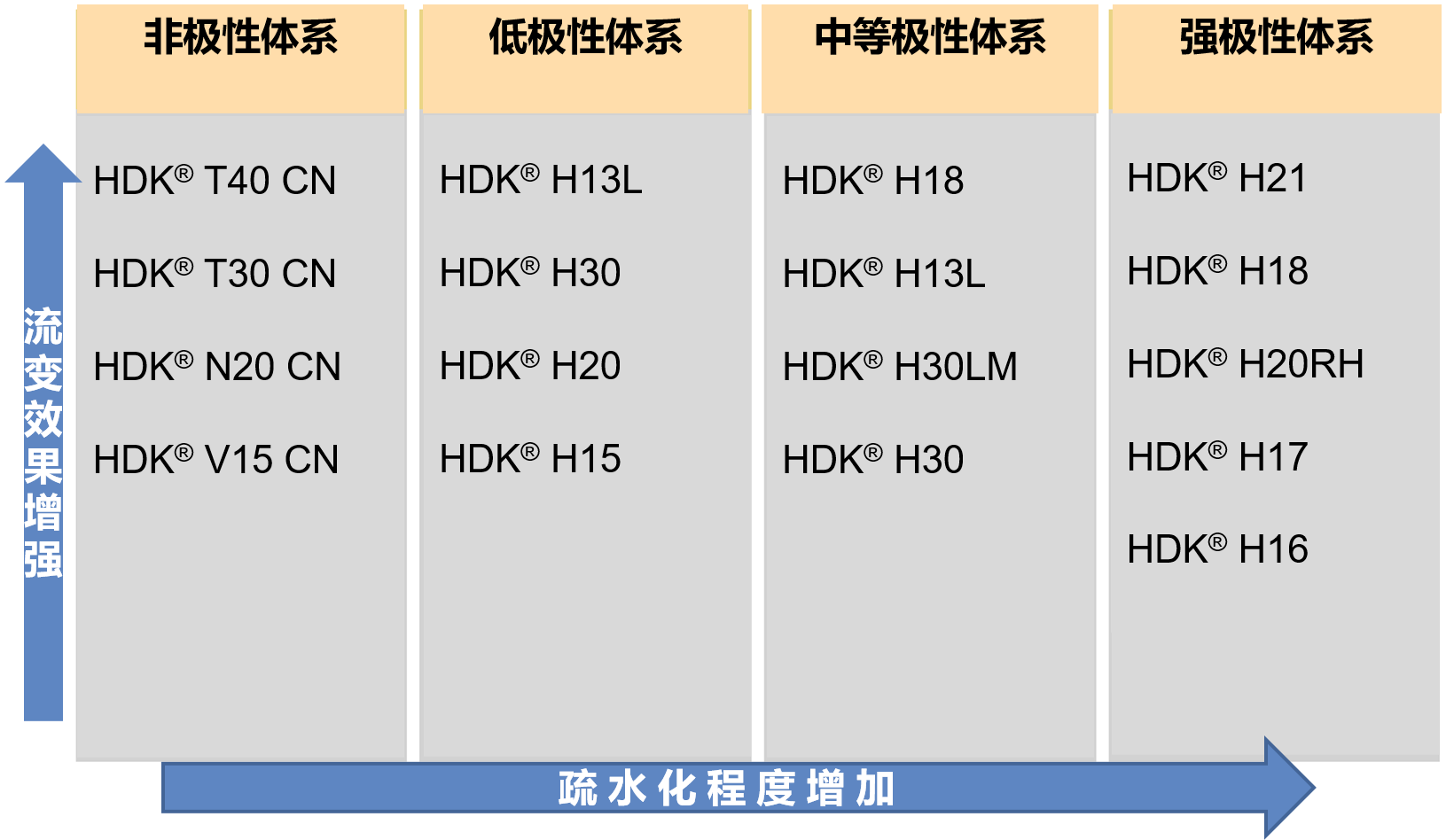

圖2 HDK® 產品推薦體系的極性差異
2. 氣硅的比表面積
同等體系以及添加量的情況下，高比表面積的HDK®具有更好的流變效果。
3. 氣硅的分散情況
要發揮HDK®的優異性能，用于分散的混合或研磨設備至關重要。只有當HDK®充分分散于涂料體系時，方可實現其最佳的流變性能。
此外，涂膜的光學性質（ 如光澤度、渾濁度）可隨HDK® 的分散程度而改善。良好的分散效果取決于所施加的剪切力強度（分散器的設計、尺寸、速度和功率）和分散時間。然而，分散過程中所施加的剪切力必須滿足獲得良好分散效果的最低要求（HDK® 的分散要點如圖3所示）
較長的分散時間可改善分散效果，但如果剪切力不足，即使延長分散時間，也無法取得最佳的分散效果。

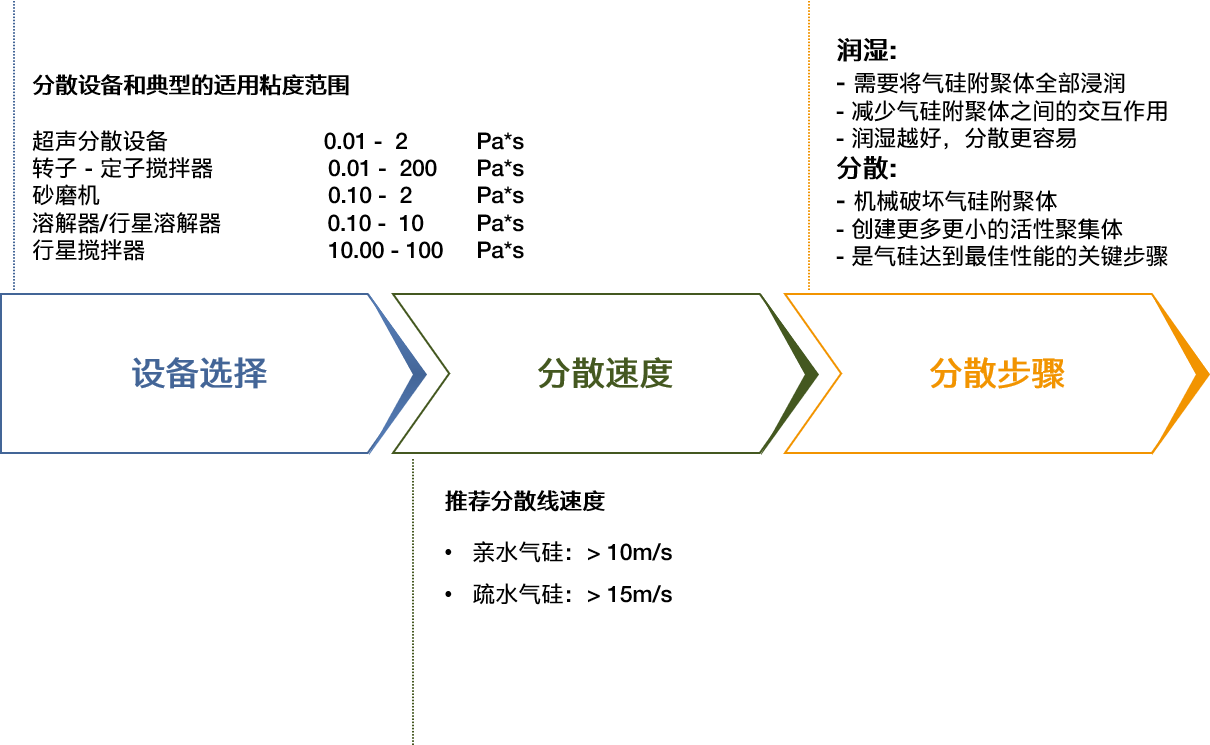

圖3 HDK®的分散要點

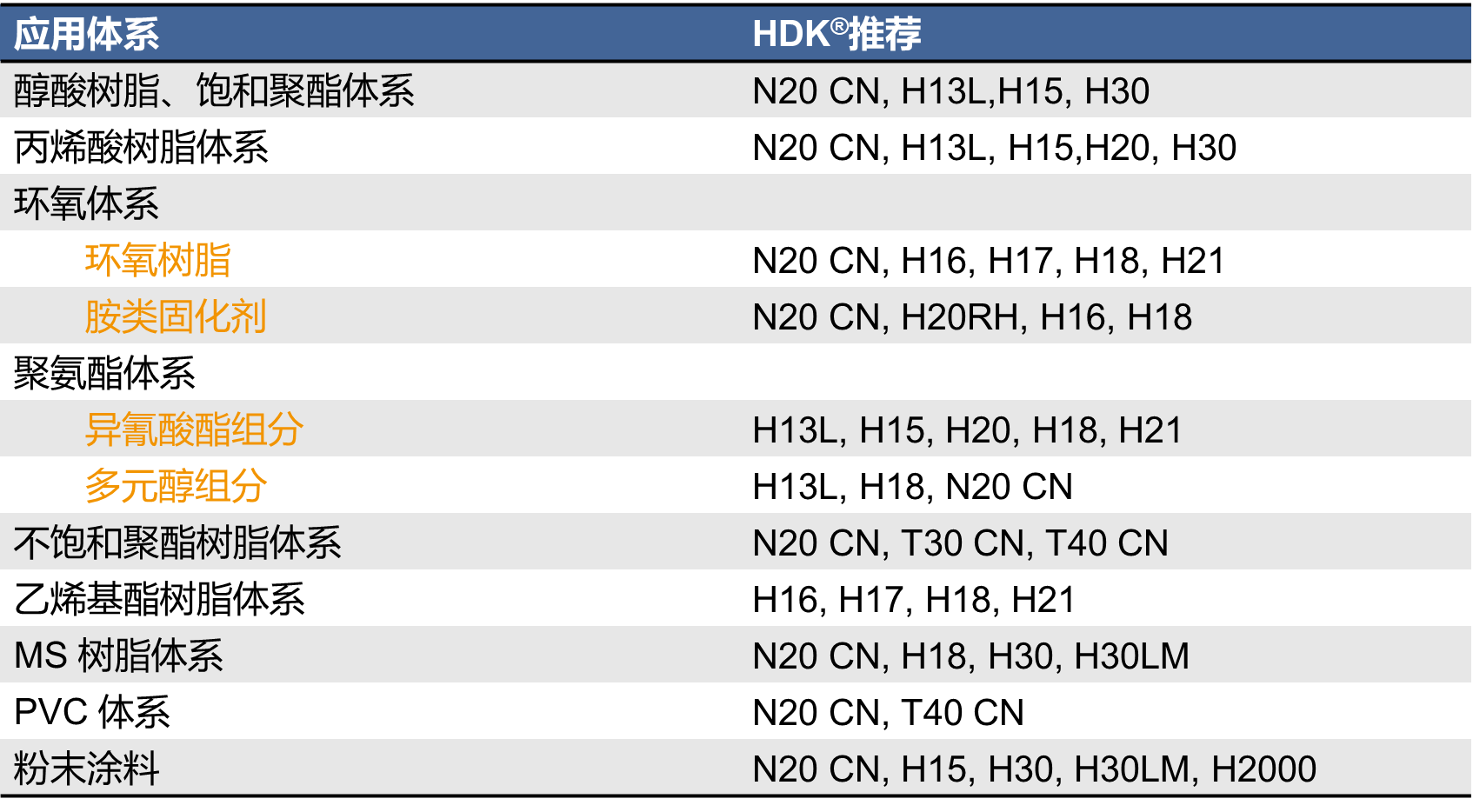

HDK® 在不同應用體系中的產品推薦
▍來源：瓦克有機硅功能化學部門的技術工程師 戴寶杰
