以下為《 歐洲涂料雜志》 第7/8期配方培訓(xùn)中不飽和聚酯膩?zhàn)拥膮⒖即鸢浮?/p>

　　基本配方

　　按照以下順序添加原材料： 不飽和聚酯樹(shù)脂（ 苯乙烯溶液， 固體份70%）， 35.0%

　　膨潤(rùn)土漿料（ 固體分10%）， 4.5%

　　催干劑（ Ca - Co）， 0.5%

　　對(duì)苯二酚溶液， 0.8%

　　邊攪拌邊加入以下物質(zhì)， 并在最高溫度50 °C下在溶解罐中（ 23 m/s） 預(yù)分散15 min：

　　氧化鐵黑， 0.2%

　　鈦白粉， 3.0%

　　細(xì)滑石粉， 45.0%

　　硫酸鋇， 9.0%

　　在真空分散罐（ 轉(zhuǎn)速： 21 m/s） 中預(yù)分散20 min， 溫度50 °C。

　　調(diào)節(jié)黏度： 苯乙烯， 2.0%

　　參考答案-主要問(wèn)題

　　問(wèn)題1： 膩?zhàn)討?yīng)滿足的要求

　　金屬基材用膩?zhàn)討?yīng)滿足以下要求：

　　適用期長(zhǎng)和活性高

　　快速固化

　　良好的附著力

　　硬度高

　　對(duì)凹凸不平的表面具有良好的填充性， 可厚涂

　　體積收縮小

　　施工后不久即可打磨

　　與大部分涂料體系均兼容

　　問(wèn)題2： 不飽和聚酯樹(shù)脂

　　a.合成和結(jié)構(gòu)

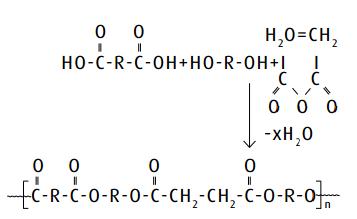

　　不飽和聚酯樹(shù)脂由多元醇（ 如： 丙二醇、 新戊二醇）、 二元羧酸以及酸酐（ 如己二酸、 鄰苯二甲酸酐） 合成制得。 通過(guò)使用順丁烯二酸酐將可聚合的雙鍵值入到聚合物中。

　　b. 性能

　　不飽和聚酯樹(shù)脂交聯(lián)形成熱固性樹(shù)脂。 具有高硬度、 良好的耐磨性、 潤(rùn)濕性、 耐熱性和耐化學(xué)性， 但耐候性欠佳。

　　問(wèn)題3： 活性稀釋劑

　　用于不飽和聚酯的活性稀釋劑主要是苯乙烯。 活性稀釋劑作為溶劑， 可將黏度調(diào)整到適合施工。 作為一種單體， 活性稀釋劑也參與熱固性交聯(lián)， 因此是基料的一部分。 從而可大幅度降低體積收縮。 由于膩?zhàn)訉涌赡芎芎瘢?其目的是填平不規(guī)則表面， 因此必須具備較小的體積收縮。

　　使用活性稀釋劑也有助于減少排放。

　　問(wèn)題4： 硬化劑

　　硬 化 劑 通 常 由 引 發(fā) 劑（如 過(guò) 氧 化物）、 增塑劑以及染料組成。 引發(fā)劑能引發(fā)不飽和聚酯樹(shù)脂的聚合反應(yīng)。 為了防止機(jī)械影響帶來(lái)引發(fā)劑的分解， 在引發(fā)劑中添加增塑劑。 在硬化劑中使用少量的染料易于檢測(cè)膩?zhàn)印不瘎┑幕旌鲜欠窬鶆颉?顏色也起到信號(hào)作用（ 危險(xiǎn)警示）。

　　問(wèn)題5： 用于膩?zhàn)拥念佁盍?/span>

　　>低成本的無(wú)機(jī)顏料， 例如炭黑、 鈦白粉或氧化鐵， 常用在膩?zhàn)又小?所有的傳統(tǒng)填料都可以用在膩?zhàn)优浞街校?主要取決于應(yīng)用要求， 如：

　　>滑石粉-良好的附著力和打磨性

　　>硫酸鋇粉（ 沉淀硫酸鋇） 和片狀粒子配合使用， 會(huì)導(dǎo)致較高的填充密度

　　>碳酸鹽-用于節(jié)省白色顏料

　　>石英粉-可改善硬度的廉價(jià)填料

　　問(wèn)題6： 真空分散罐

　　用蓋子密封的真空分散罐， 罐內(nèi)形成真空。 真空狀態(tài)可避免在分散過(guò)程中夾帶進(jìn)空氣， 特別對(duì)于高黏度物料。 也可以改善分散效果。

　　問(wèn)題7： 前處理和施工

　　修復(fù)凹陷時(shí)， 首先要將凹陷處捶平。使用偏心打磨機(jī)對(duì)損壞區(qū)域進(jìn)行打磨。 從而去除非附著微粒和腐蝕性物質(zhì)， 將表面打磨平。 建議開(kāi)始時(shí)使用P 80或P 120砂紙打磨； 然后用P 150或P 180繼續(xù)打磨。 在清除打磨產(chǎn)生的粉塵后， 應(yīng)使用硅酮清除劑清洗受損區(qū)域。 采用日本刮刀或平刮刀，涂一層或多層膩?zhàn)印? 刮刀與基材應(yīng)形成50° 夾角。

　　在硬化后， 再次進(jìn)行打磨， 直到所有不平整的地方都被打磨平整。 然后， 可以進(jìn)行涂裝涂料。

　　問(wèn)題8： 體積收縮

　　通過(guò)測(cè)量厚度等方法， 可以確定體積收縮情況。 用一把小刀， 在金屬板上涂覆規(guī)定厚度的膩?zhàn)印?固化后， 通過(guò)常規(guī)方法測(cè)定膩?zhàn)訉雍穸取? 通過(guò)測(cè)定未固化層與與已交聯(lián)固化層的厚度比， 計(jì)算出體積收縮率。 另外， 也可以通過(guò)測(cè)定未交聯(lián)濕料（ 使用比重計(jì)測(cè)定） 的密度以及干膜厚度（ 通過(guò)比重計(jì)法測(cè)定密度） 來(lái)計(jì)算體積收縮率。

　　問(wèn)題9： 過(guò)氧化物帶來(lái)的危險(xiǎn)

　　過(guò)氧化物是爆炸性物質(zhì)， 因此必須免受機(jī)械撞擊和高溫影響。 過(guò)氧化物和還原劑（ 如干燥劑） 一旦混合是極具爆炸性的混合物， 不應(yīng)將兩者直接混合。
