近紅外（NIR）光反射顏料在軍事領(lǐng)域中早已得到廣泛使 用，并且受到普遍歡迎。主要因?yàn)槠洳粌H適用于建筑物的熱量管 理，還能降低能源成本。目前已經(jīng)有多種顏色可供選擇。

建筑物升溫的主要原因在于其吸收了太陽(yáng)輻射。特別是建筑物 吸收近紅外區(qū)域的輻射（NIR，700-2500 nm），近紅外輻 射是肉眼看不見的，約占太陽(yáng)輻射的50%。吸收了這部分輻射能 后，辦公室和起居室的溫度就會(huì)升高。而且，近紅外輻射還會(huì)損 壞建筑物外墻的涂料及涂層下面的保溫隔熱層：長(zhǎng)時(shí)間的吸收太 陽(yáng)輻射會(huì)破壞涂層中的基料，并引起表面以下出現(xiàn)熱機(jī)械應(yīng)力， 從而縮短外墻系統(tǒng)的使用壽命。使用近紅外反射顏料是一種巧妙 的方法，可以減緩高能紅外輻射的損害作用、降低空調(diào)運(yùn)行成本和二氧化碳排放。用于評(píng)估近紅外反射顏料的主要指標(biāo)為總太陽(yáng) 能反射率（TSR）。該指標(biāo)的定義是從涂有反射顏料的表面所反射 的輻射的百分比。但是，對(duì)于涂層體系總太陽(yáng)能反射率的測(cè)定方 法，目前尚無(wú)普遍接受的強(qiáng)制標(biāo)準(zhǔn)，部分原因是因?yàn)門SR取決于配 方中的顏料含量、基料以及涂膜厚度，另一個(gè)更重要的原因在于 底材吸收太陽(yáng)能的能力。因此，涂料制造商和最終用戶很難對(duì)各 種近紅外反射顏料進(jìn)行有實(shí)質(zhì)意義的性能比較，這是必須要解決 的問題，需要制定一個(gè)強(qiáng)制性方案，便于評(píng)估對(duì)比此類前景光明 的顏料。產(chǎn)品簡(jiǎn)介中列出了目前可購(gòu)買到的部分顏料（精選）。

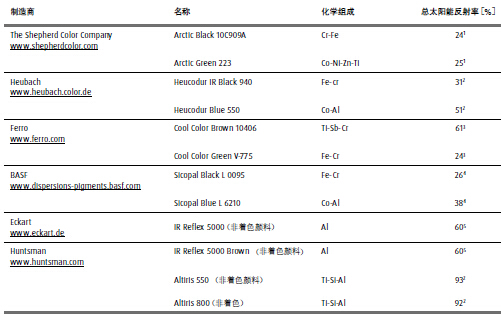

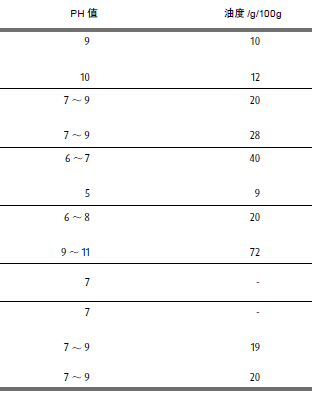

1顏料（干）含量30%；膜厚~40 μm；2按照粉末顆粒進(jìn)行測(cè)量；3在聚偏二氟乙烯（PVDF）中測(cè)量；顏料含量（濕/干）13.5%和 50%；膜厚~50 pm；4在 醇酸樹脂烘烤涂料中測(cè)量；顏料含量（濕/干）20%和 35%；膜厚~50 μm；5在水性丙烯酸涂料中測(cè)量；顏料含量15%，膜厚~70-90 μm * 本表并未列出所有太陽(yáng)能反射顏料。

太陽(yáng)能反射指數(shù)

太陽(yáng)能反射指數(shù)（SRI）是對(duì)材料的太陽(yáng)能反射率 和輻射率的度量，可作為當(dāng)太陽(yáng)輻射入射到材料表面上 時(shí)，材料變熱的指標(biāo)。SRI越低，材料在陽(yáng)光下就更容 易變熱。SRI值范圍為0～100，當(dāng)材料吸收并保存太陽(yáng) 輻射能（因此在陽(yáng)光下變得更熱）時(shí)，SRI值較低，而 高反射材料（在陽(yáng)光下能保持低溫）的SRI值則較高。

太陽(yáng)能反射涂料可大幅度降低能耗

最近，研究人員通過(guò)在建筑物的不透明內(nèi)外墻面上涂裝 新型表面涂料，分析了它的節(jié)能效果。這種簡(jiǎn)單、廉價(jià)的改造 措施降低了供熱和制冷的能源成本，同時(shí)由于減少了結(jié)露問題 和熱沖擊現(xiàn)象，該舉措對(duì)建筑物的室內(nèi)熱舒適度和使用壽命方 面大有裨益；同時(shí)，還保留了建筑物外部原有的形狀和色彩特 征。（C. Marino等人；Energy and Buildings；2015年；第95卷 第70～79頁(yè)）
