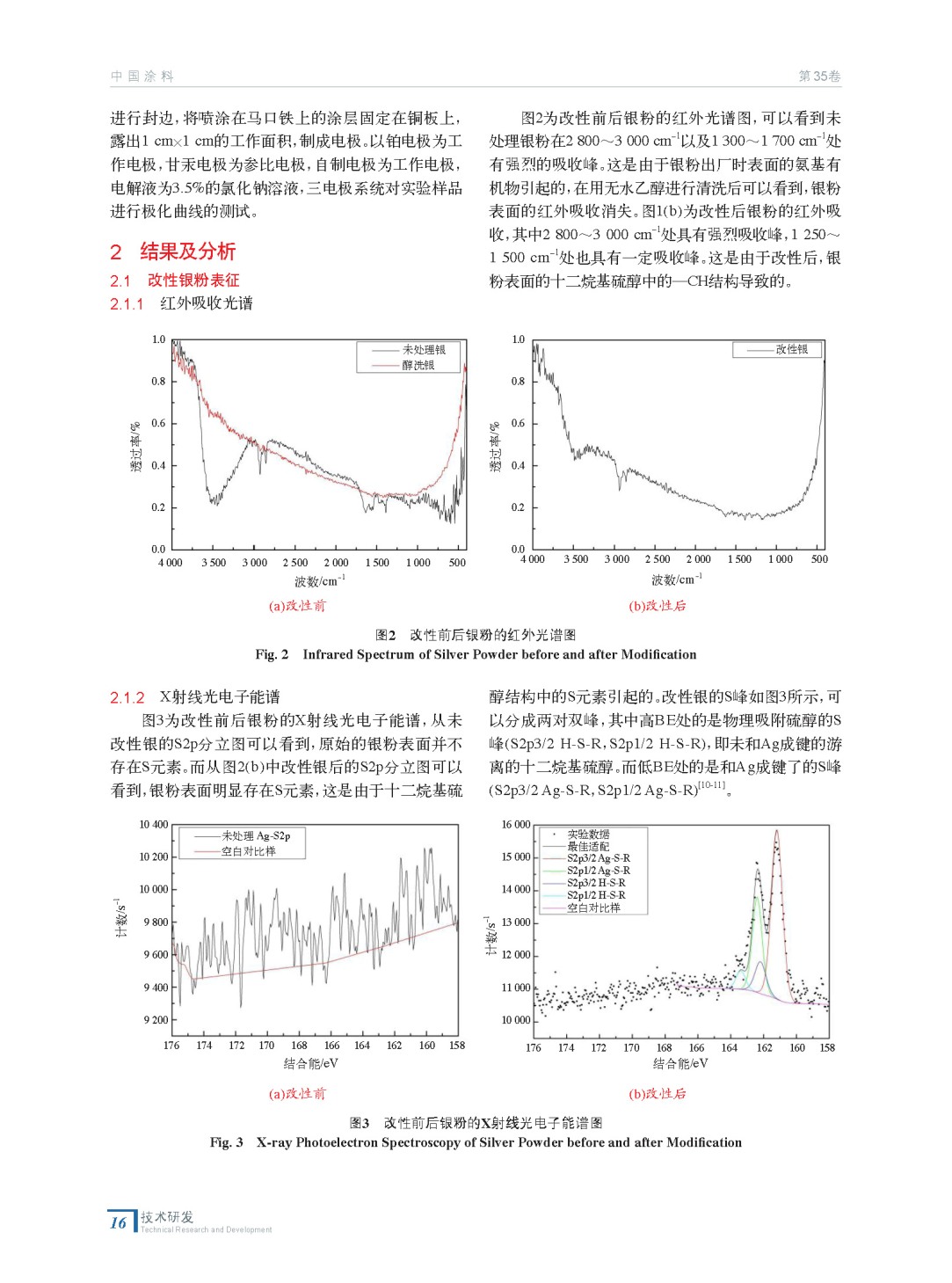

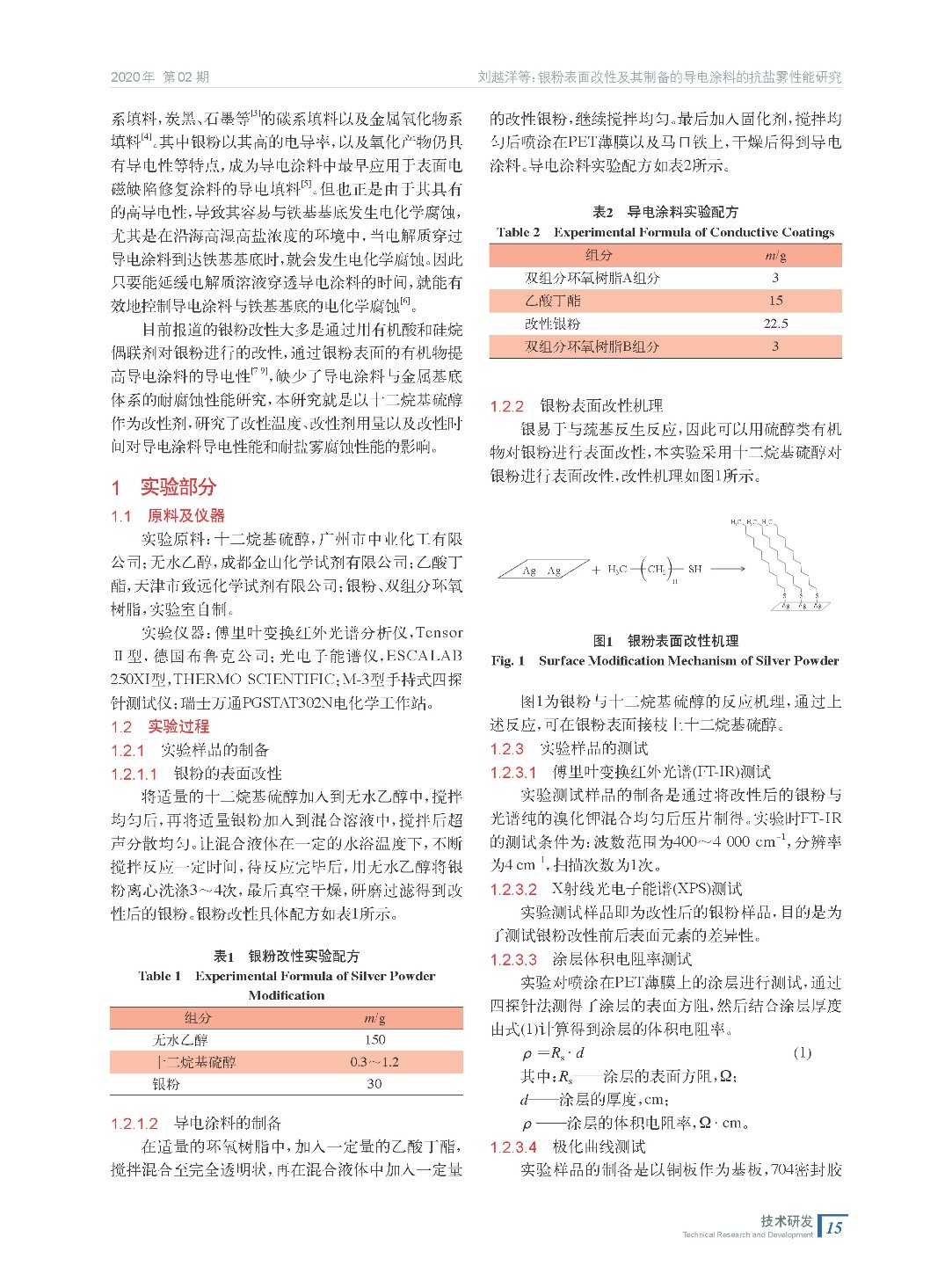

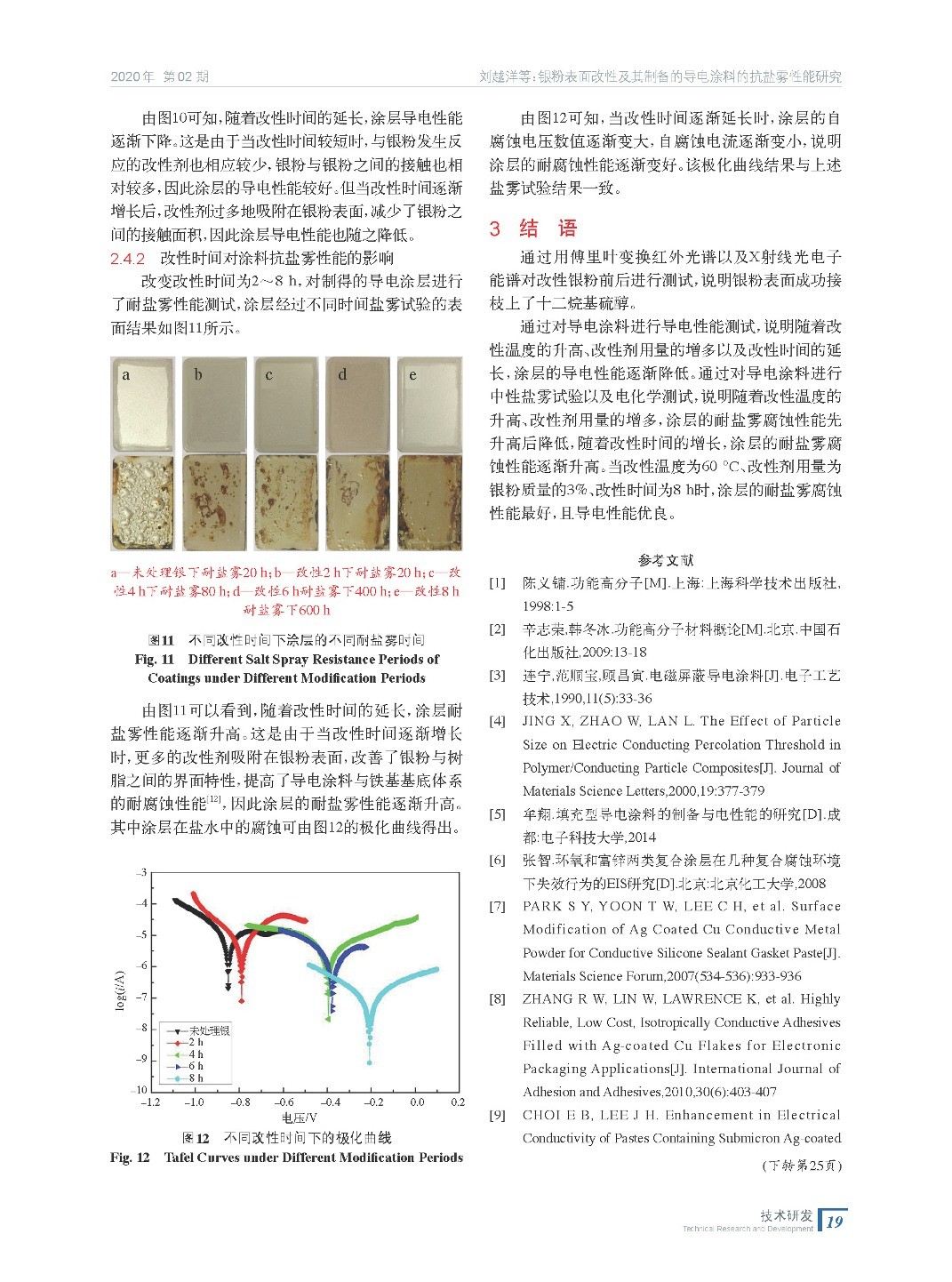

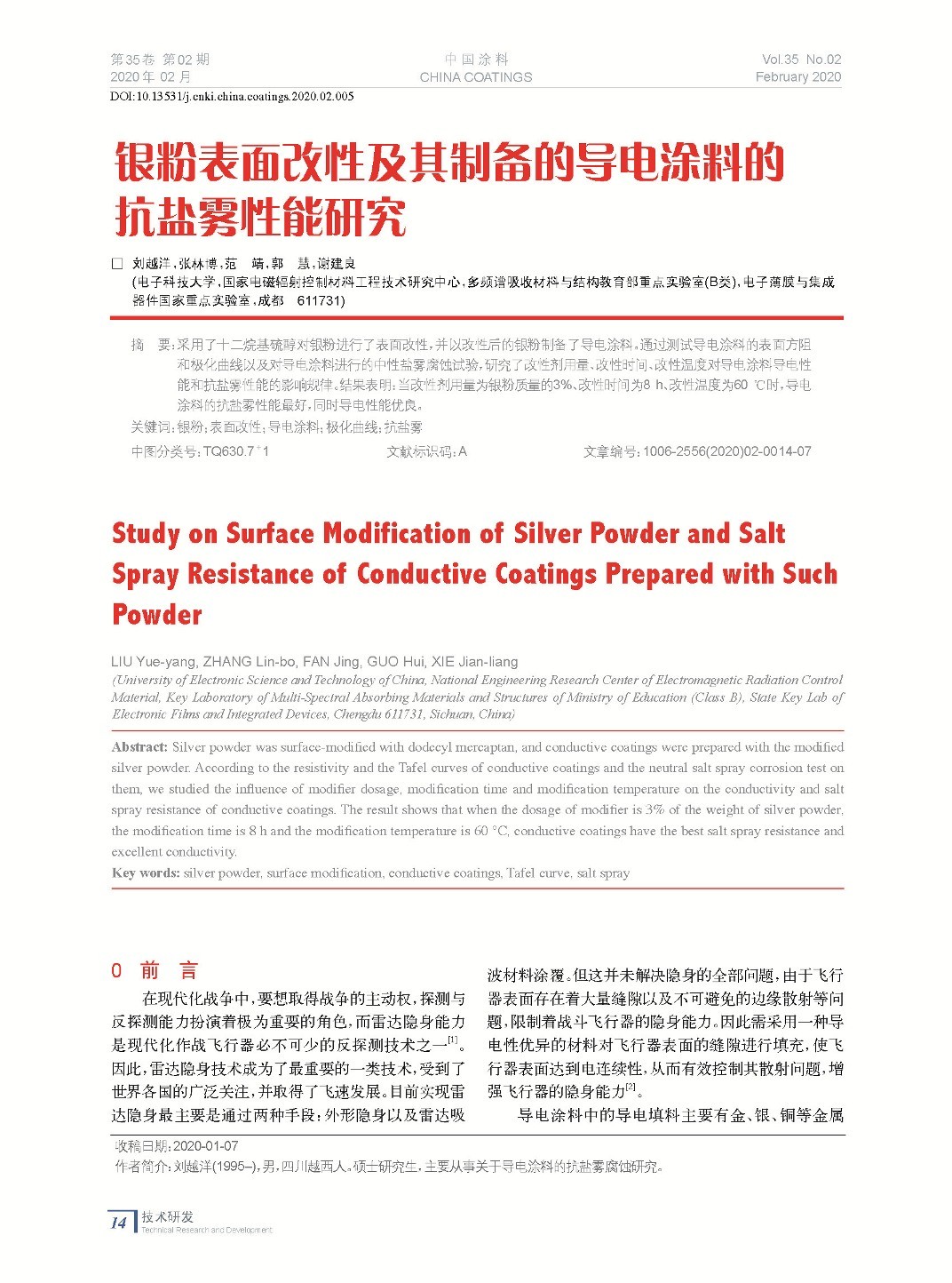

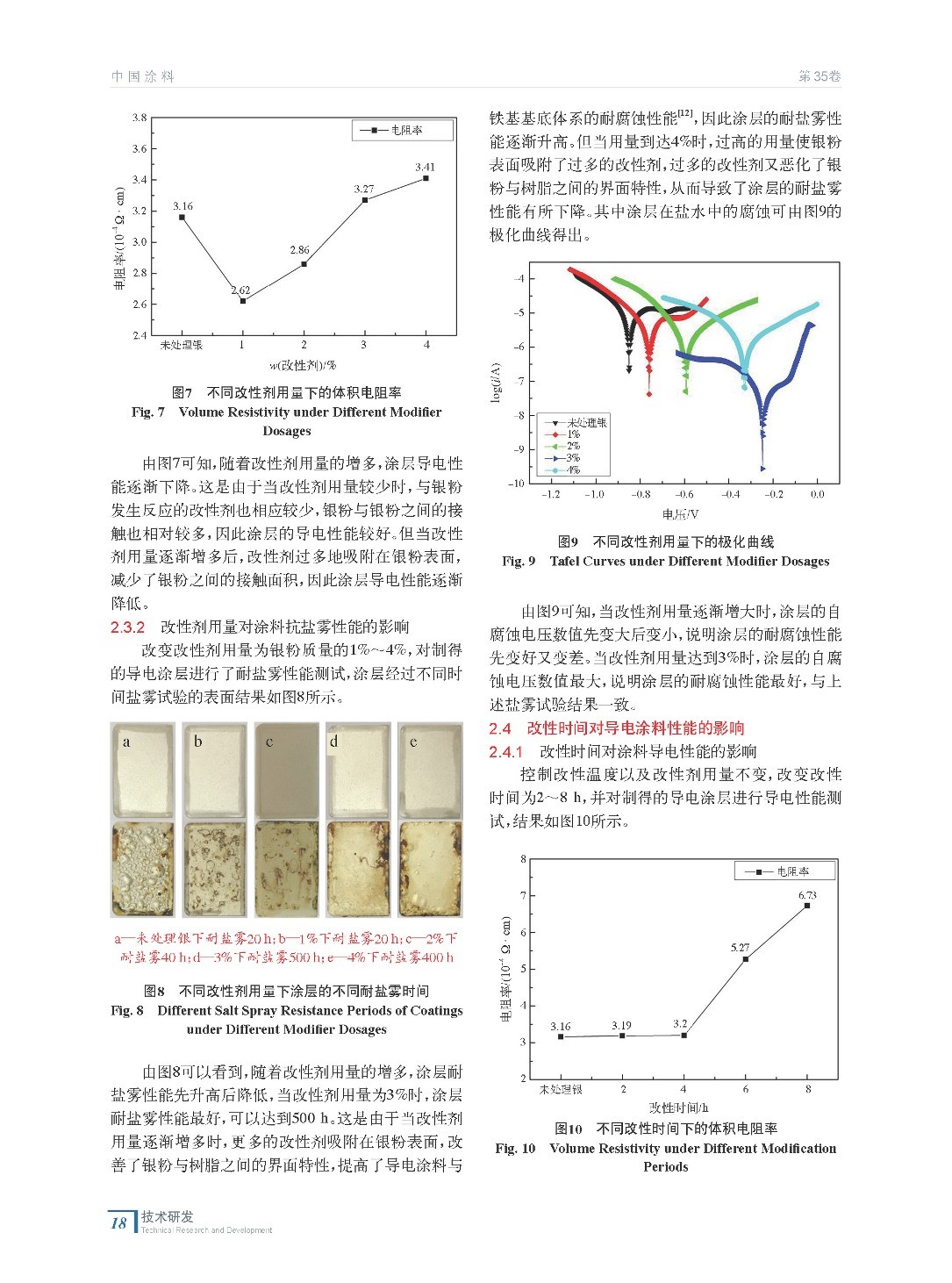

摘要：采用了十二烷基硫醇對銀粉進行了表面改性，并以改性后的銀粉制備了導電涂料。通過測試導電涂料的表面方阻和極化曲線以及對導電涂料進行的中性鹽霧腐蝕試驗，研究了改性劑用量、改性時間、改性溫度對導電涂料導電性能和抗鹽霧性能的影響規律。結果表明：當改性劑用量為銀粉質量的3%、改性時間為8 h、改性溫度為60 ℃時，導電涂料的抗鹽霧性能最好，同時導電性能優良。
