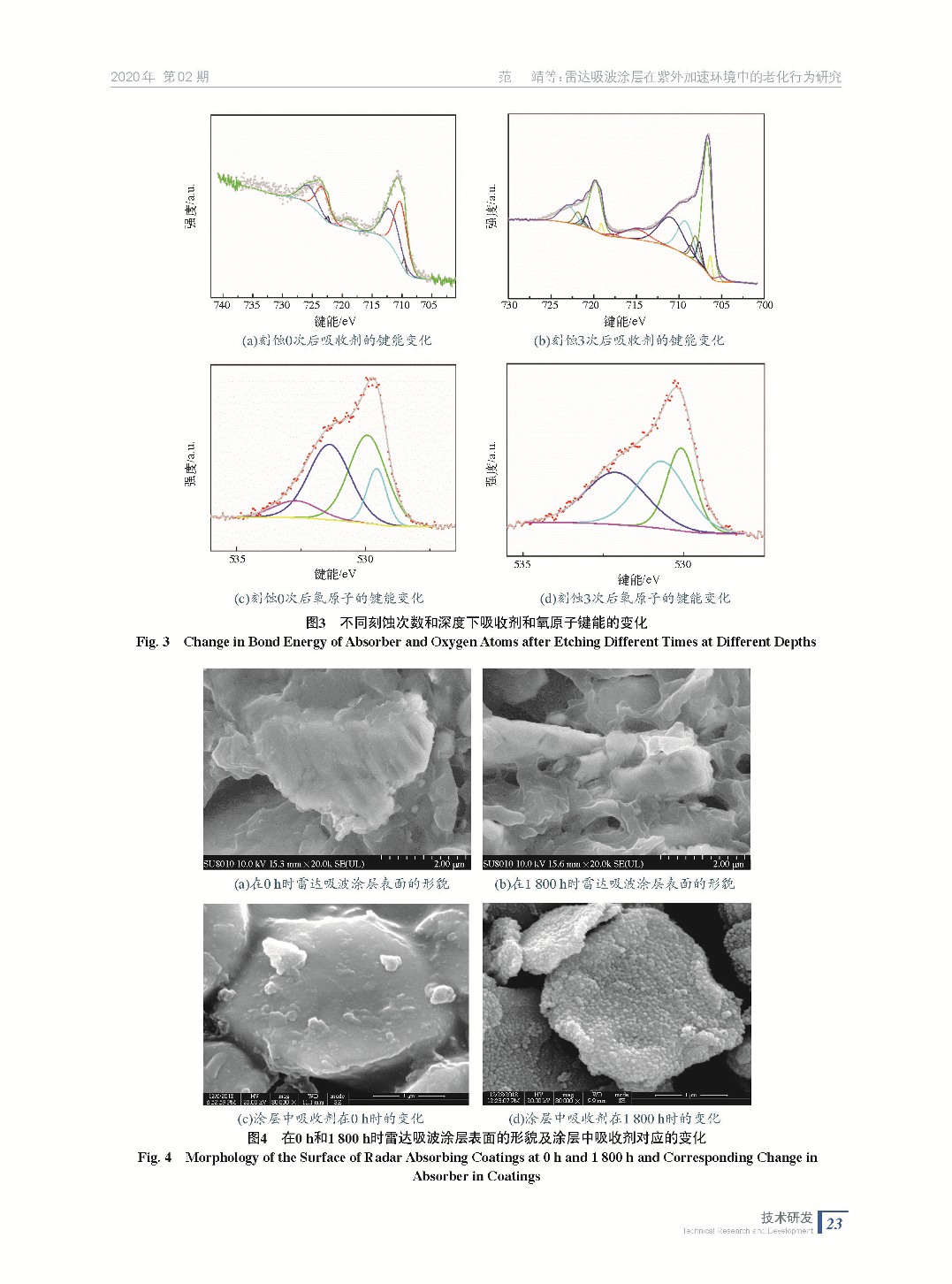

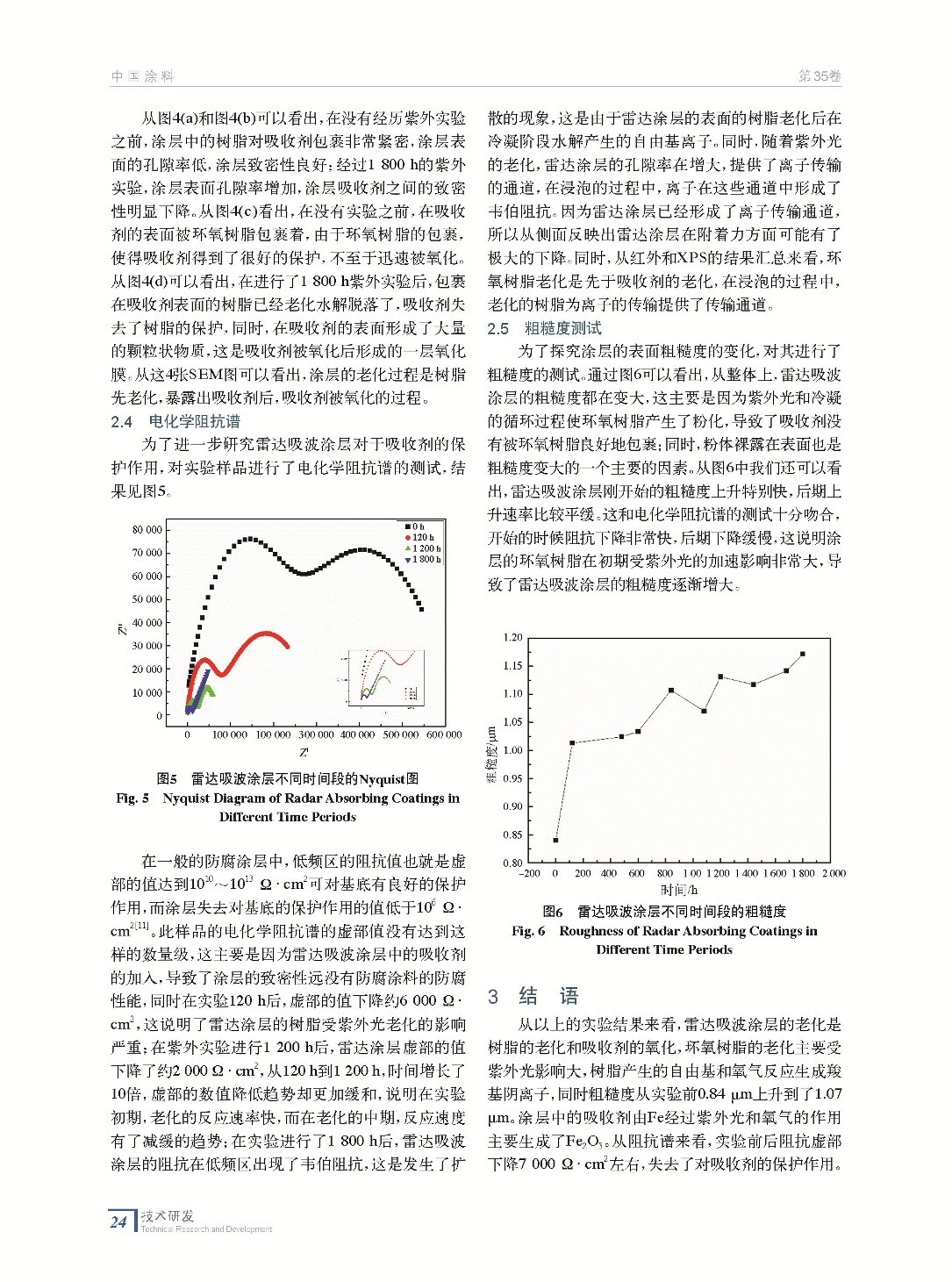

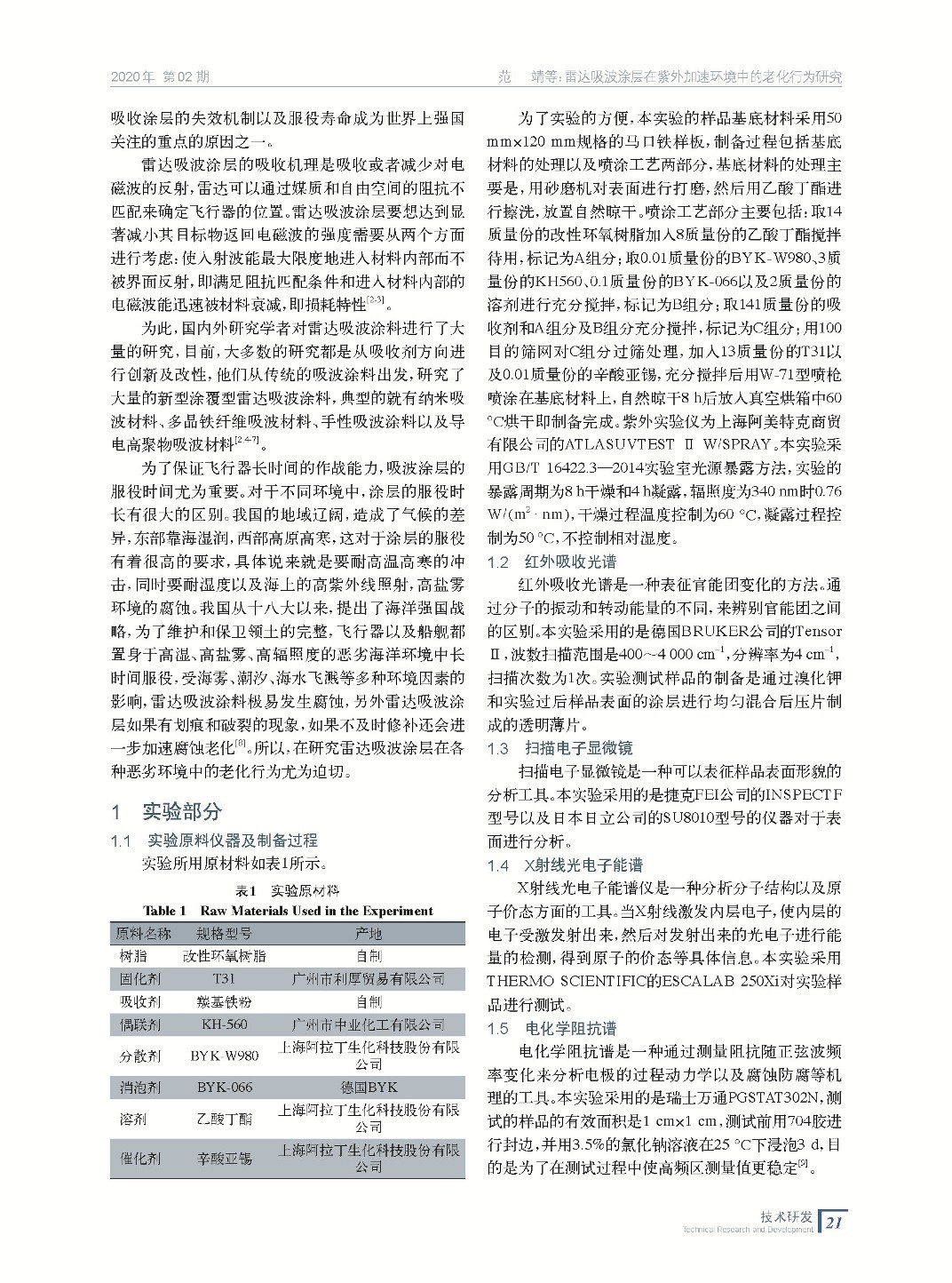

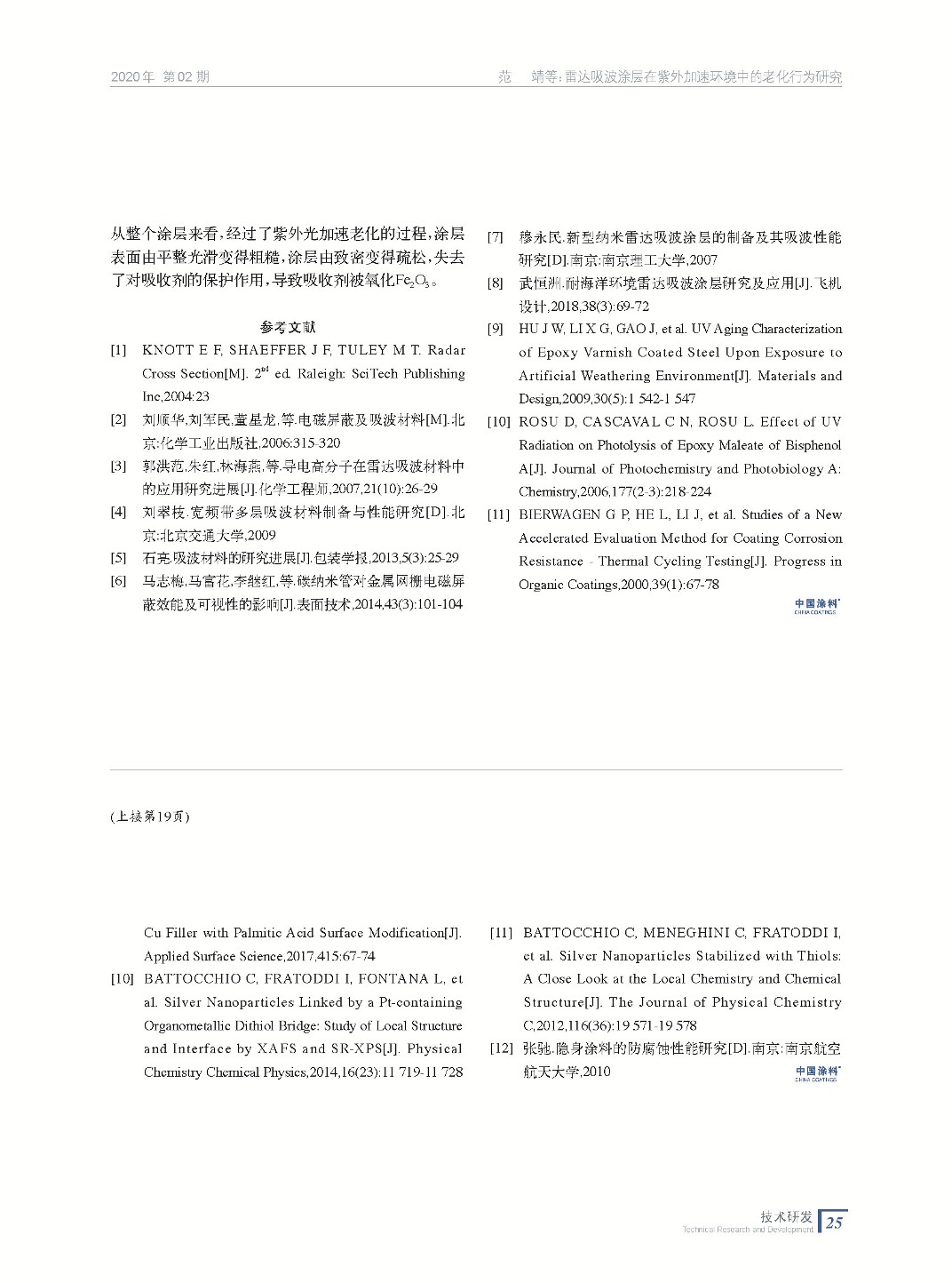

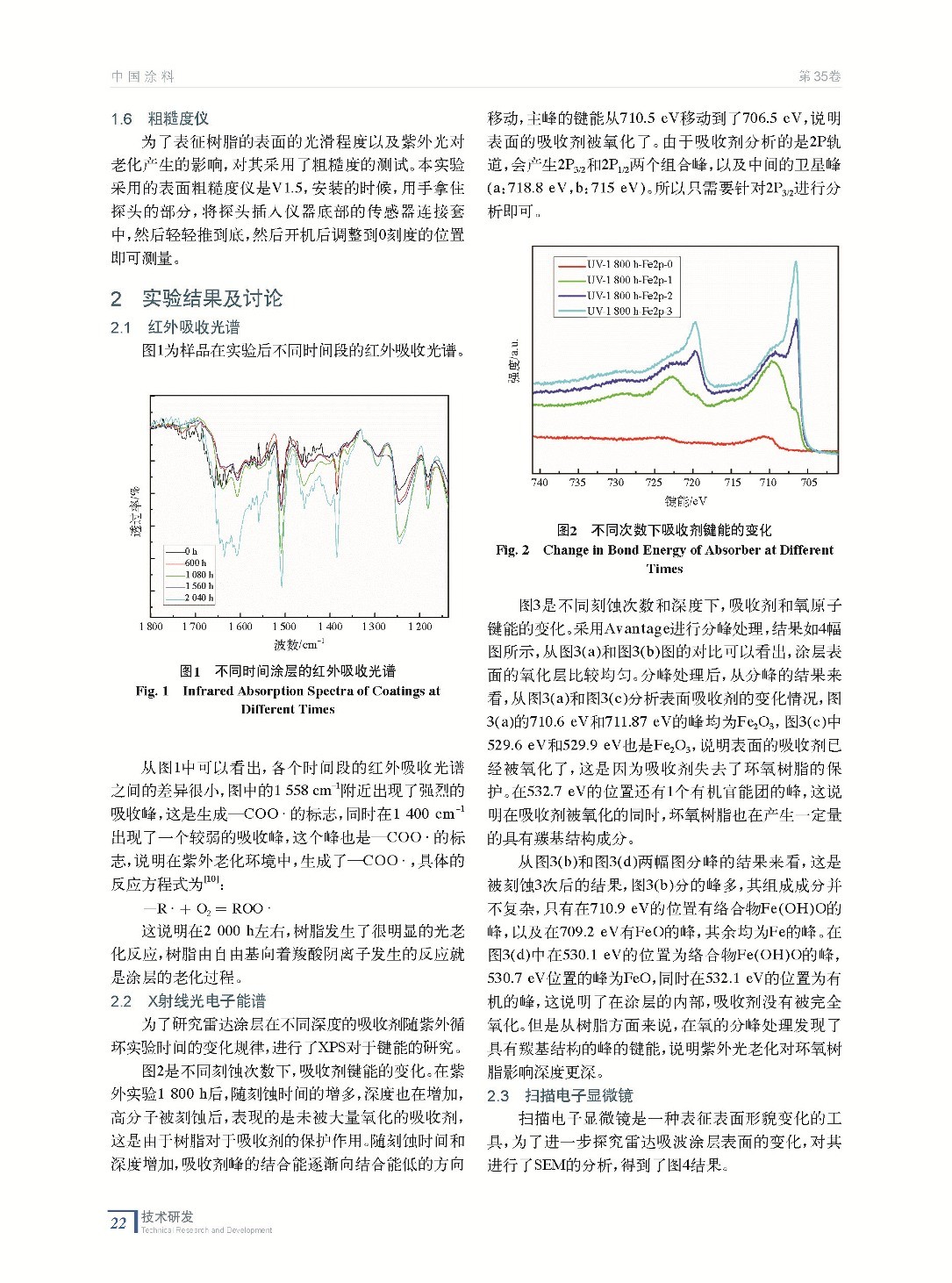

摘要：采用實驗室自制的雷達吸收涂層，探究雷達吸波涂層在紫外環境中的老化行為，開展了紫外光老化進行加速老化實驗。通過SEM和XPS分析表明，雷達吸波涂層吸收劑氧化產生了細小均勻的顆粒為Fe2O3，通過EIS分析表明，環氧樹脂老化過程中產生了羧基陰離子，經過了紫外光的加速老化實驗，雷達吸波涂層的表面粗糙度從0.84 μm上升到了1.17 μm。
