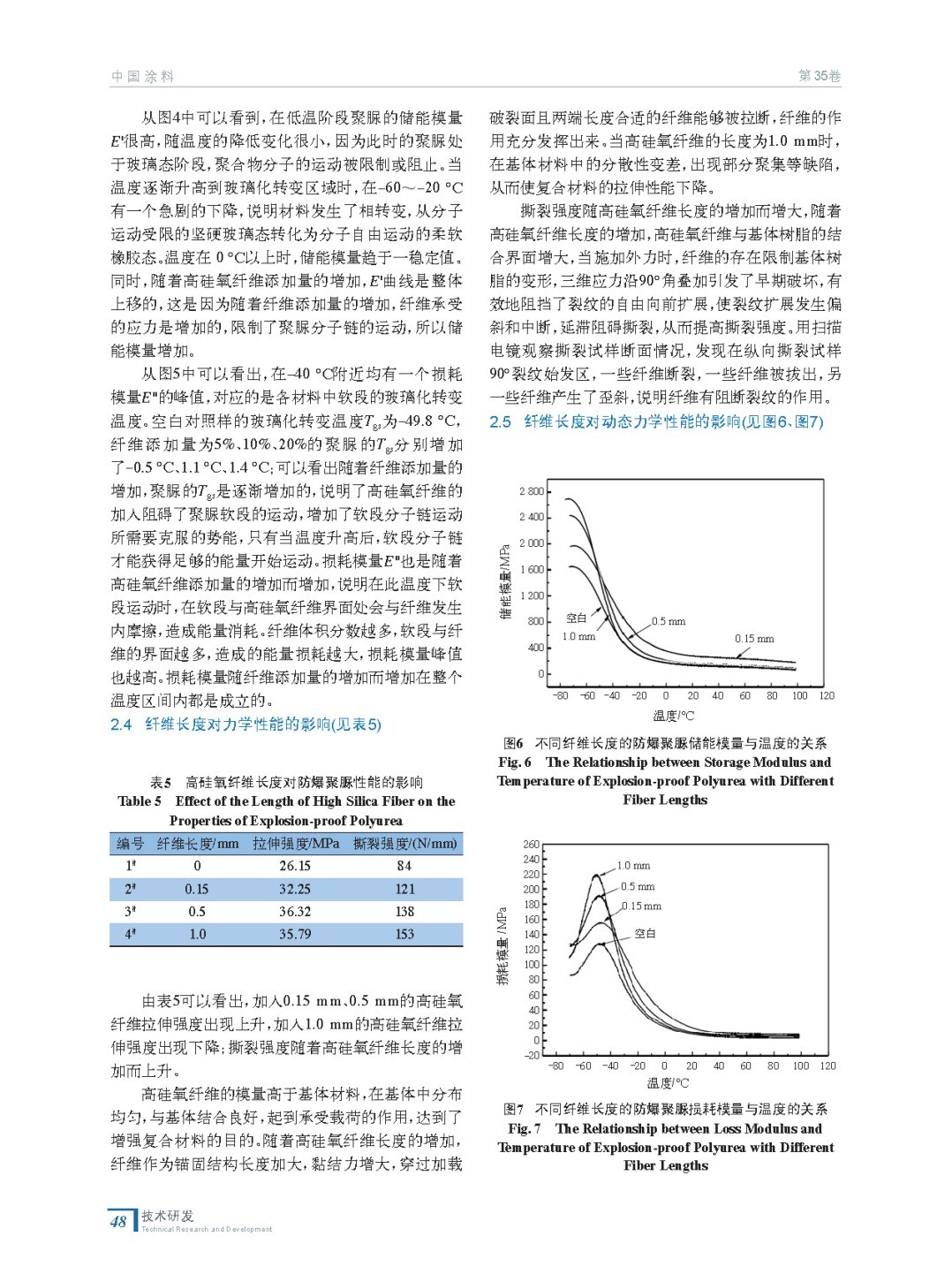

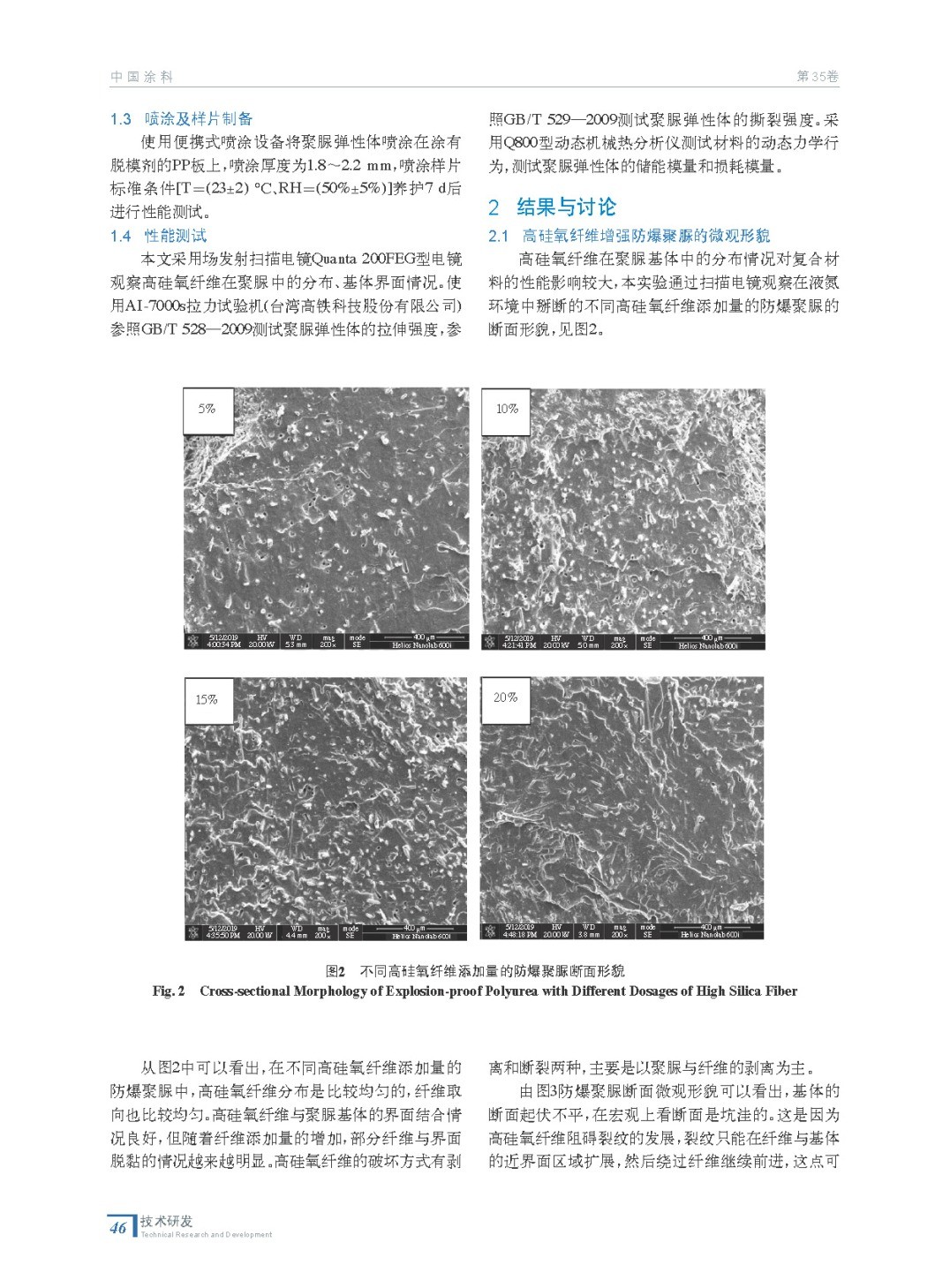

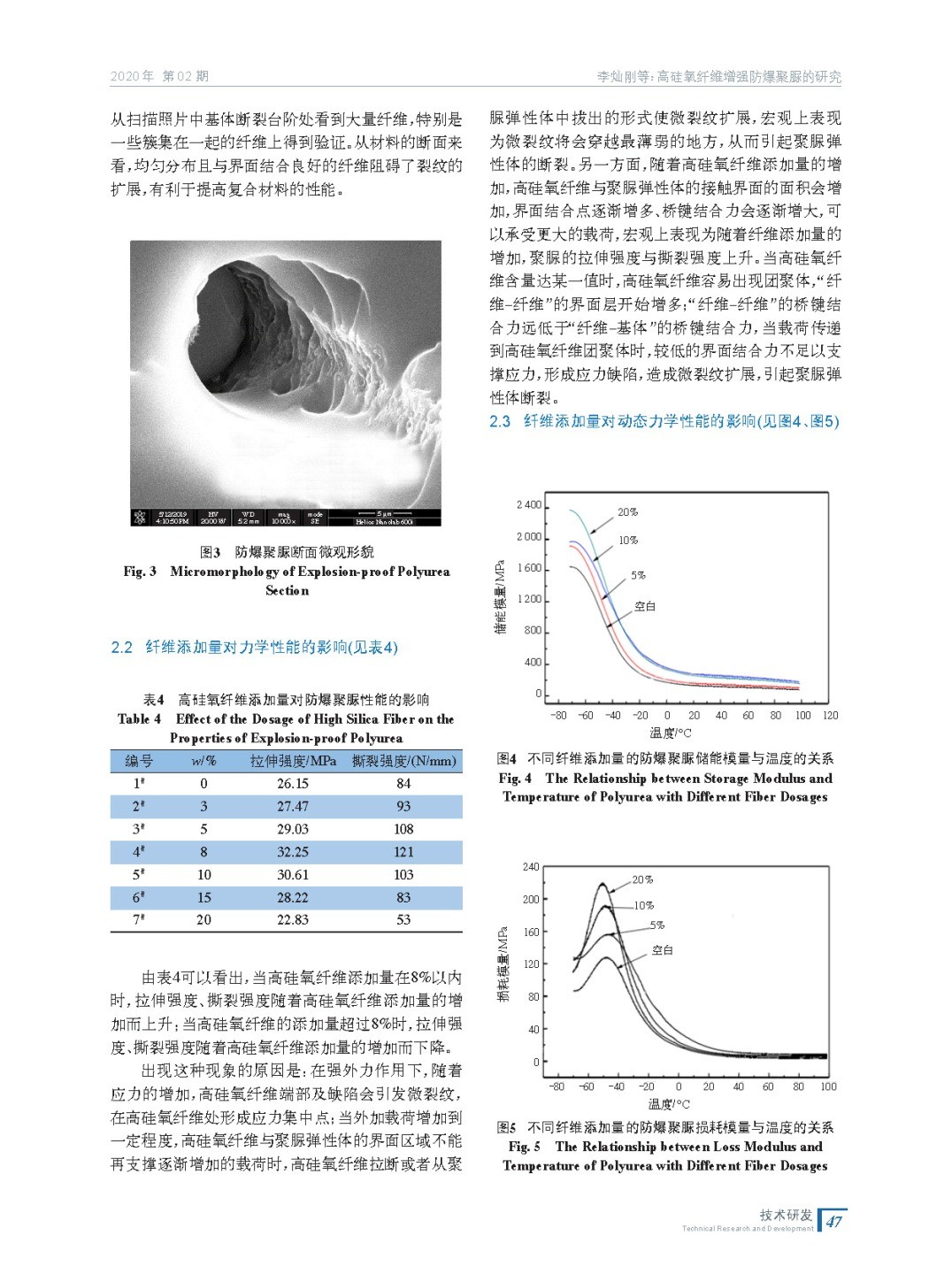

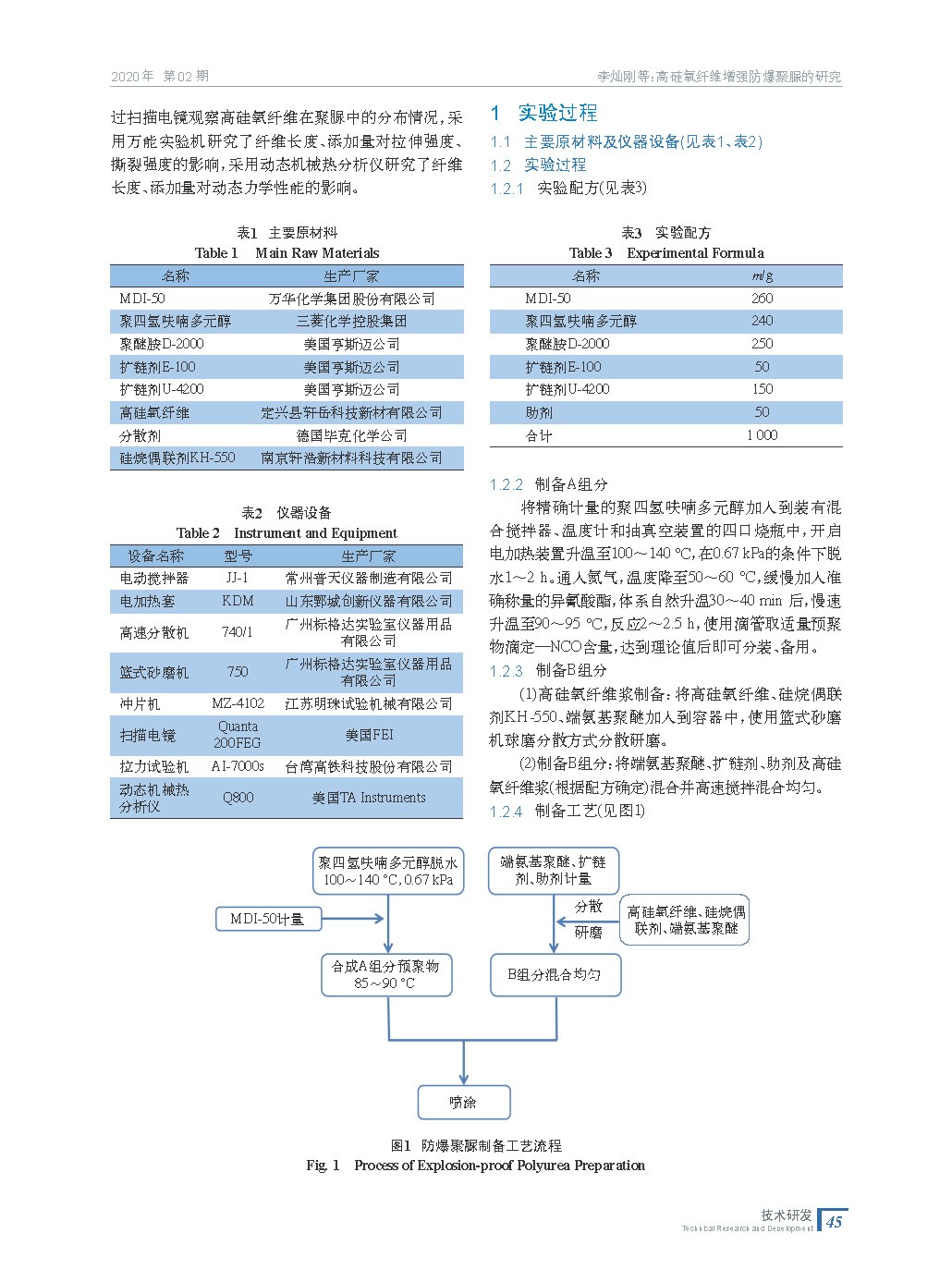

摘要：為了制備高硅氧纖維增強聚脲，采用聚四氫呋喃多元醇與異氰酸酯反應制備A組分；采用高硅氧纖維制備B組分。研究表明，采用硅烷偶聯劑KH-550進行表面處理的高硅氧纖維制備的聚脲界面結合良好；隨著高硅氧纖維添加量的增加，聚脲的拉伸強度、撕裂強度先上升后下降，儲能模量出現上升，損耗模量向高溫方向移動；隨著高硅氧纖維長度的增加，聚脲拉伸強度先上升后下降，撕裂強度、儲能模量出現上升，損耗模量向高溫方向移動。
