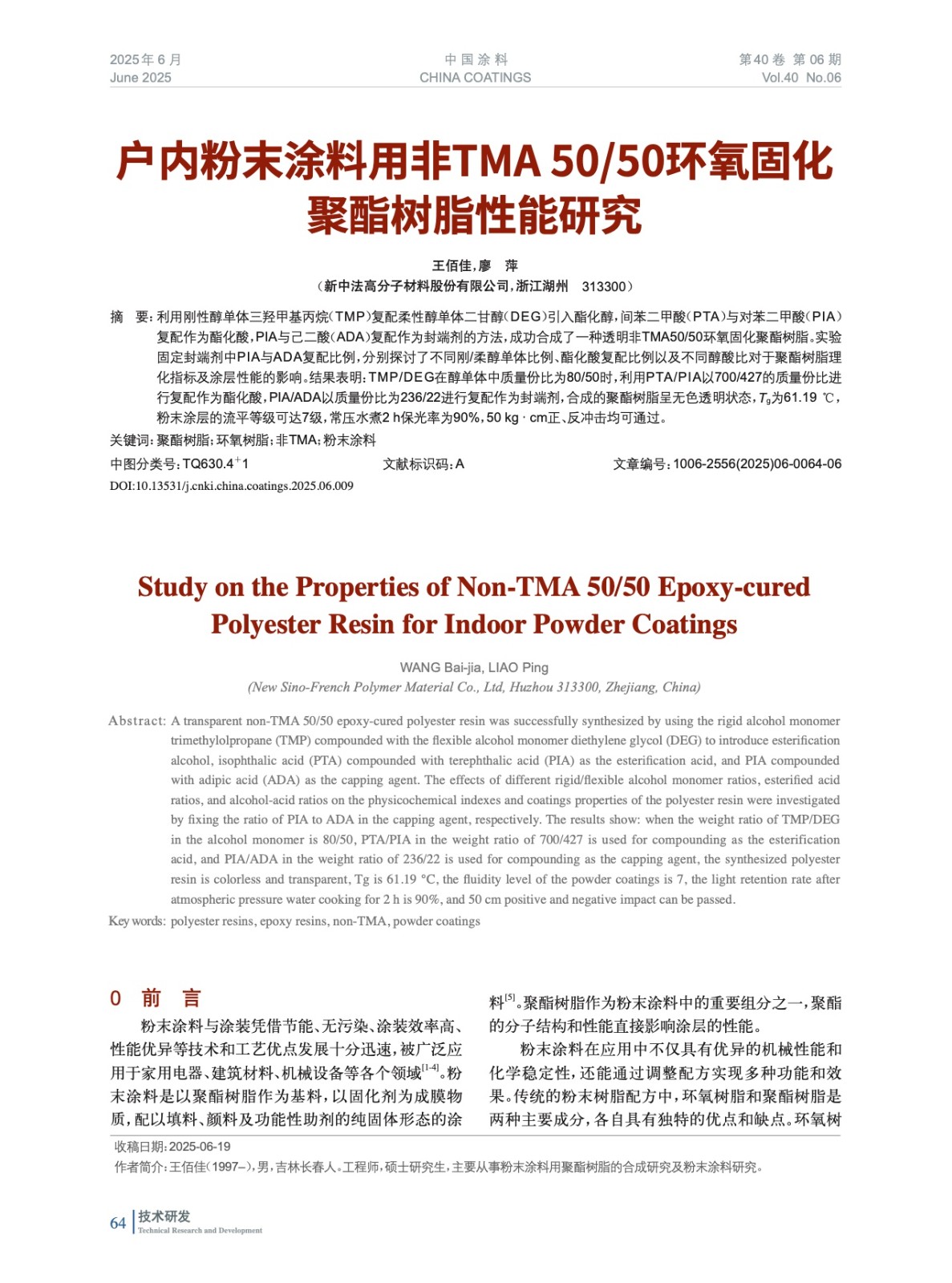

摘要：利用剛性醇單體三羥甲基丙烷（TMP）復配柔性醇單體二甘醇（DEG）引入酯化醇，間苯二甲酸（PTA）與對苯二甲酸（PIA）復配作為酯化酸，PIA與己二酸（ADA）復配作為封端劑的方法，成功合成了一種透明非TMA50/50環氧固化聚酯樹脂。實驗固定封端劑中PIA與ADA復配比例，分別探討了不同剛/柔醇單體比例、酯化酸復配比例以及不同醇酸比對于聚酯樹脂理化指標及涂層性能的影響。結果表明：TMP/DEG在醇單體中質量份比為80/50時，利用PTA/PIA以700/427的質量份比進行復配作為酯化酸，PIA/ADA以質量份比為236/22進行復配作為封端劑，合成的聚酯樹脂呈無色透明狀態，Tg為61.19 ℃，粉末涂層的流平等級可達7級，常壓水煮2 h保光率為90%，50 kg·cm正、反沖擊均可通過。
