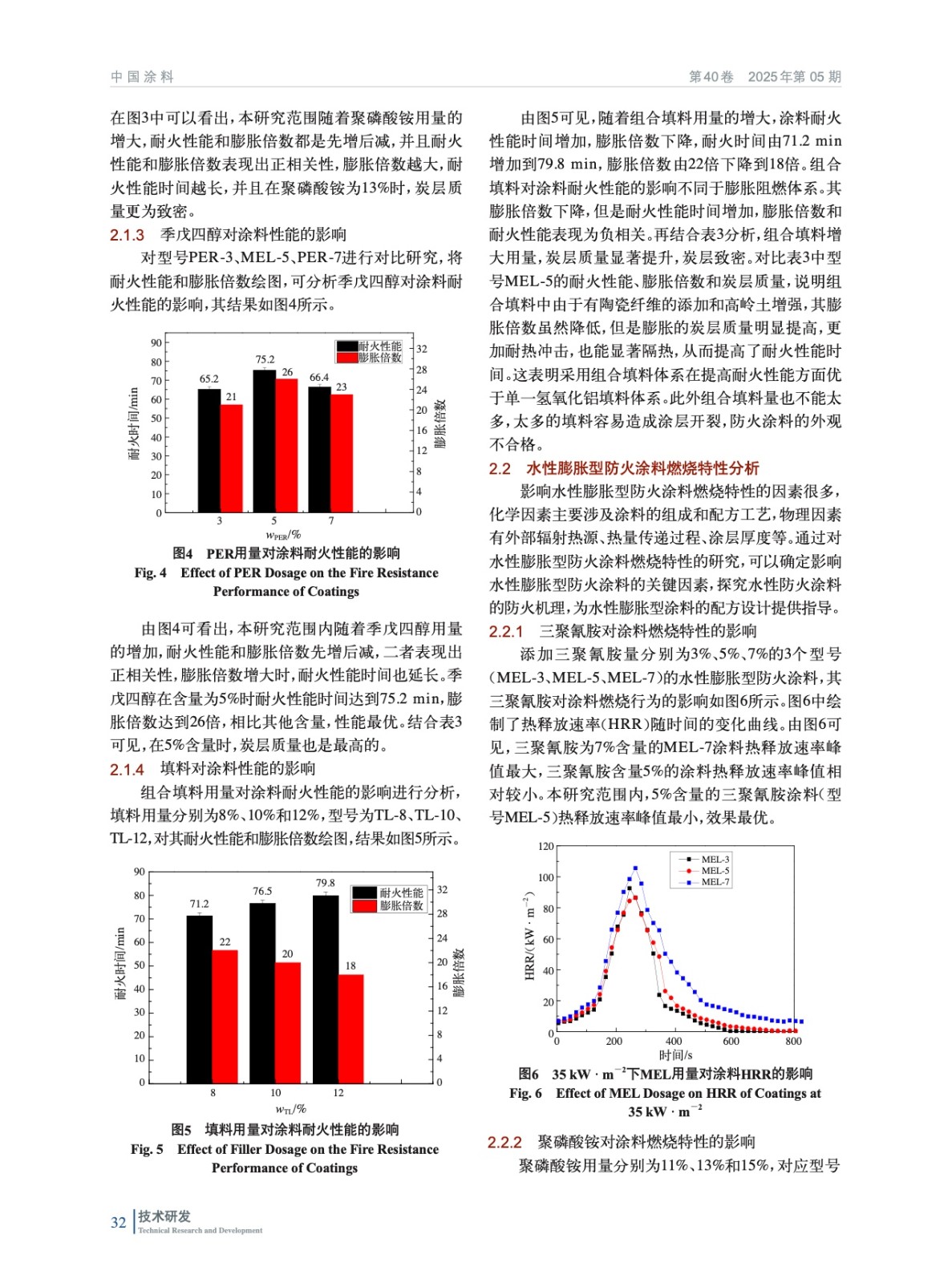

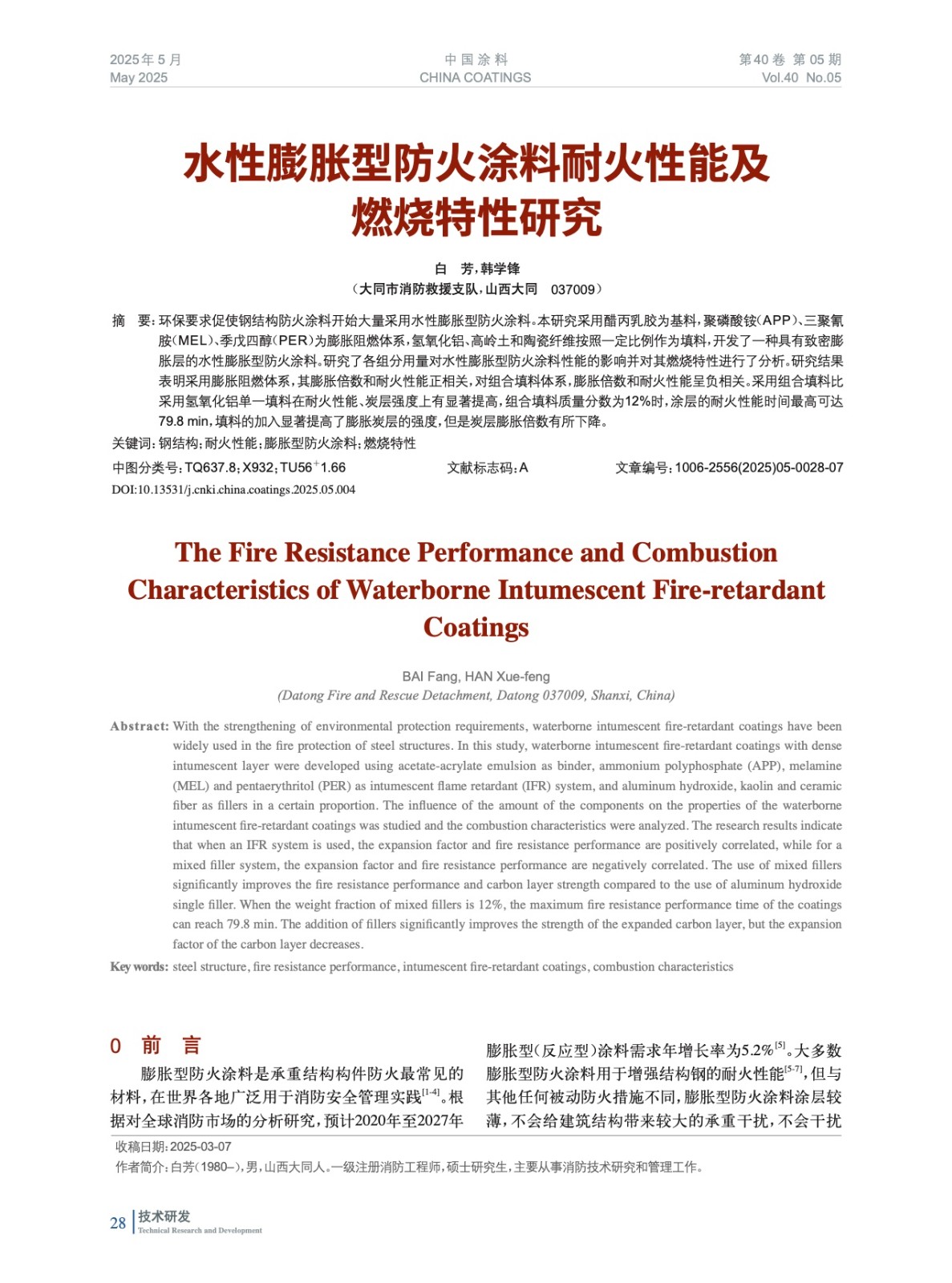

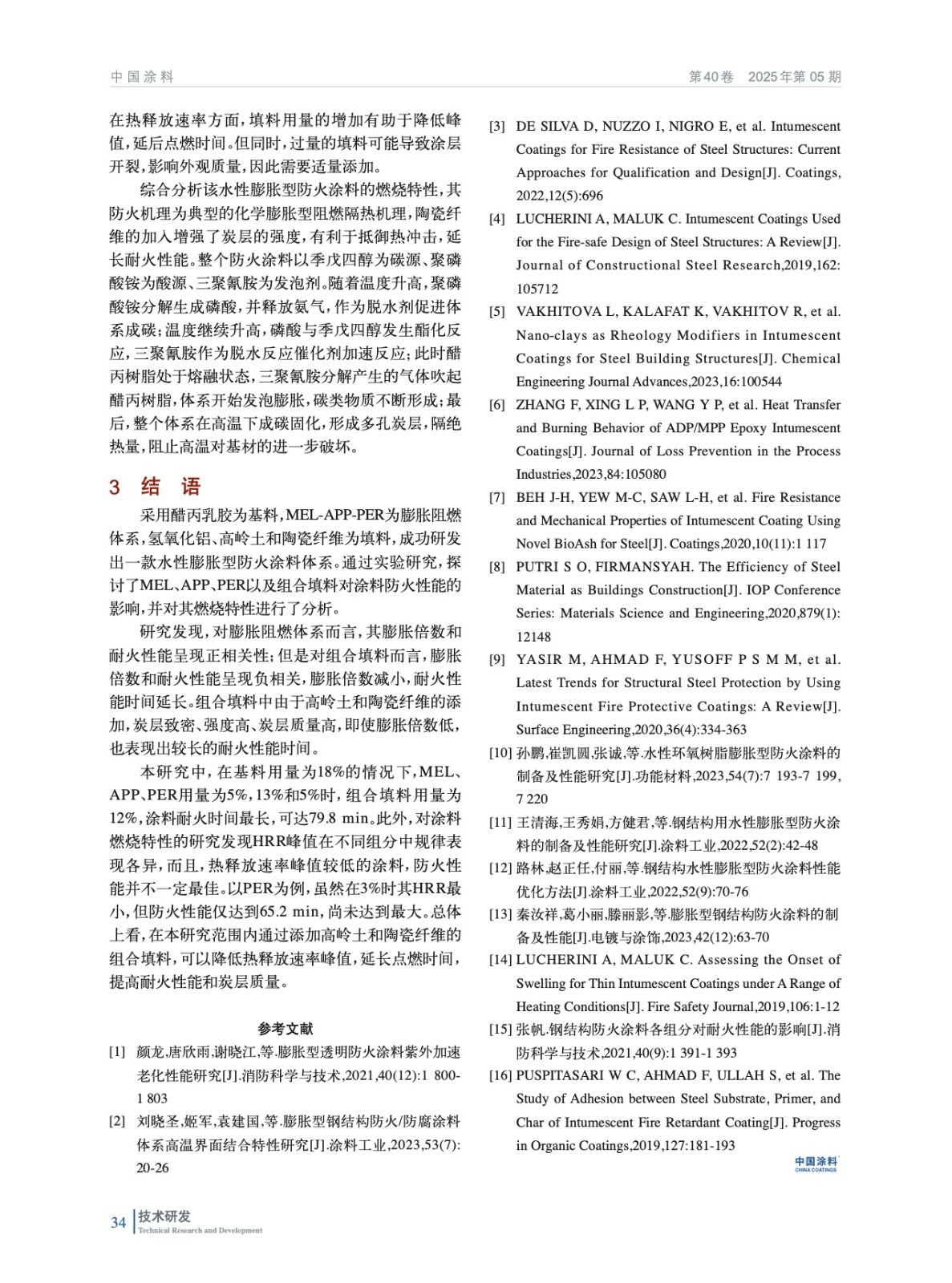

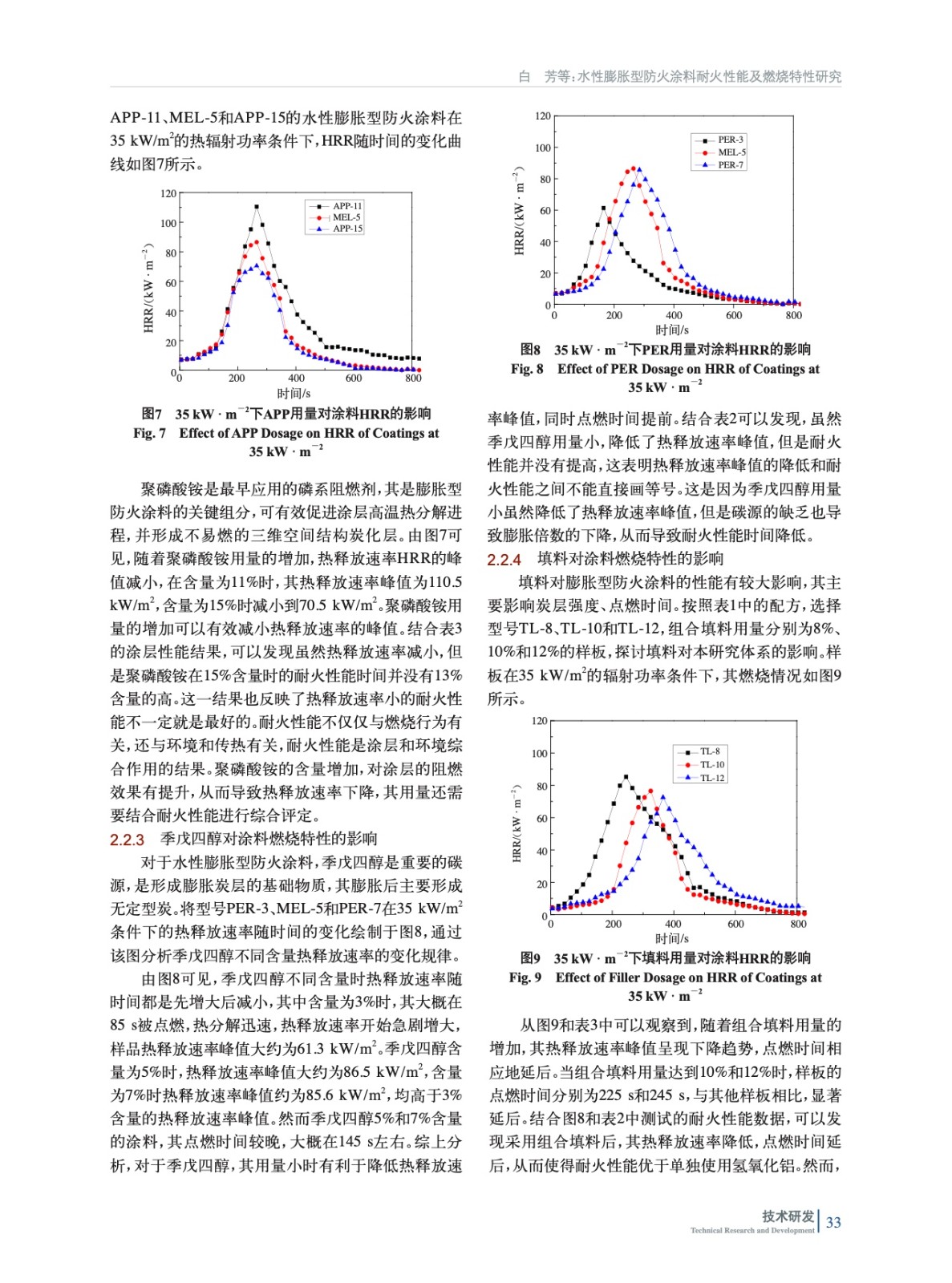

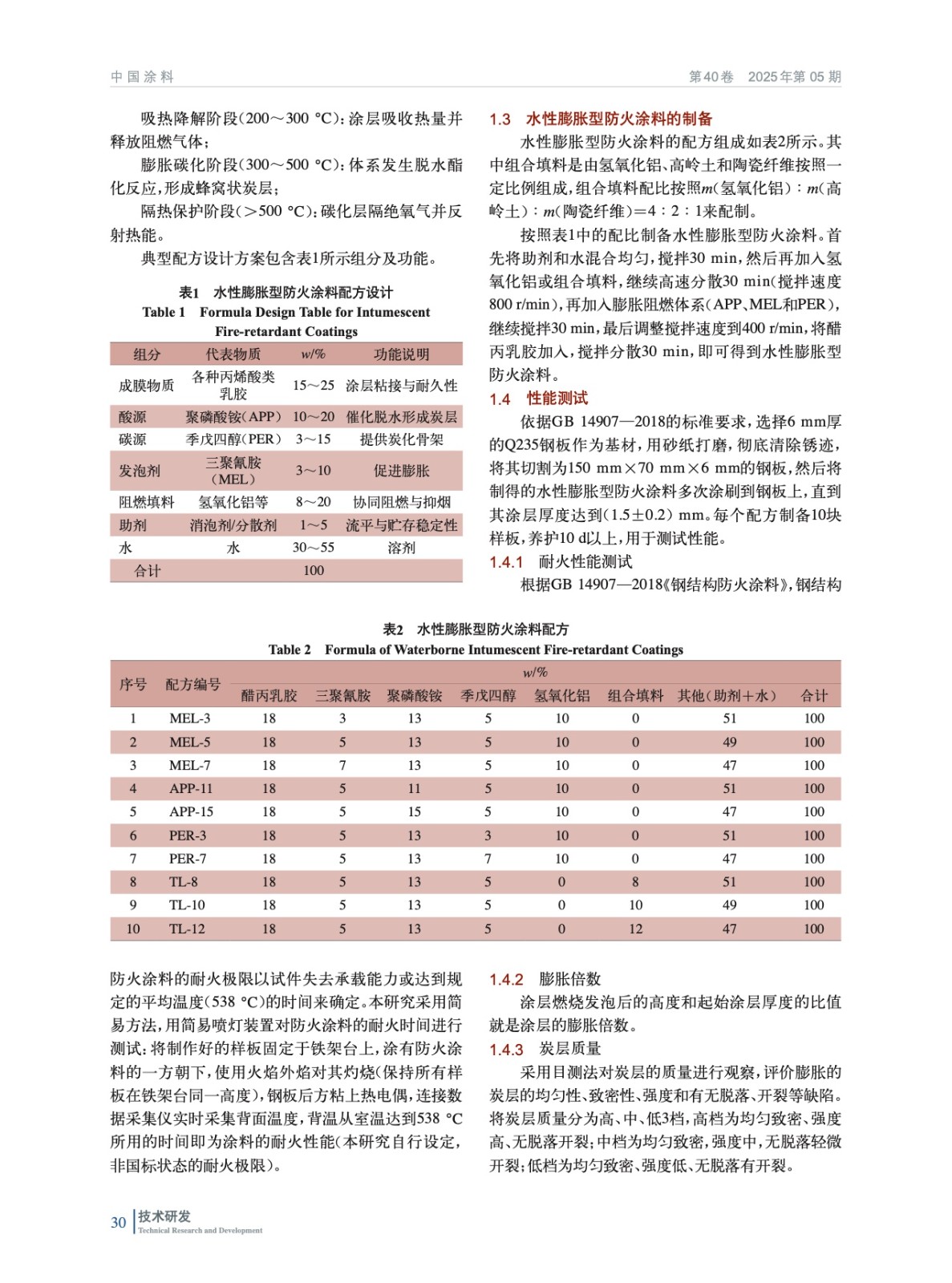

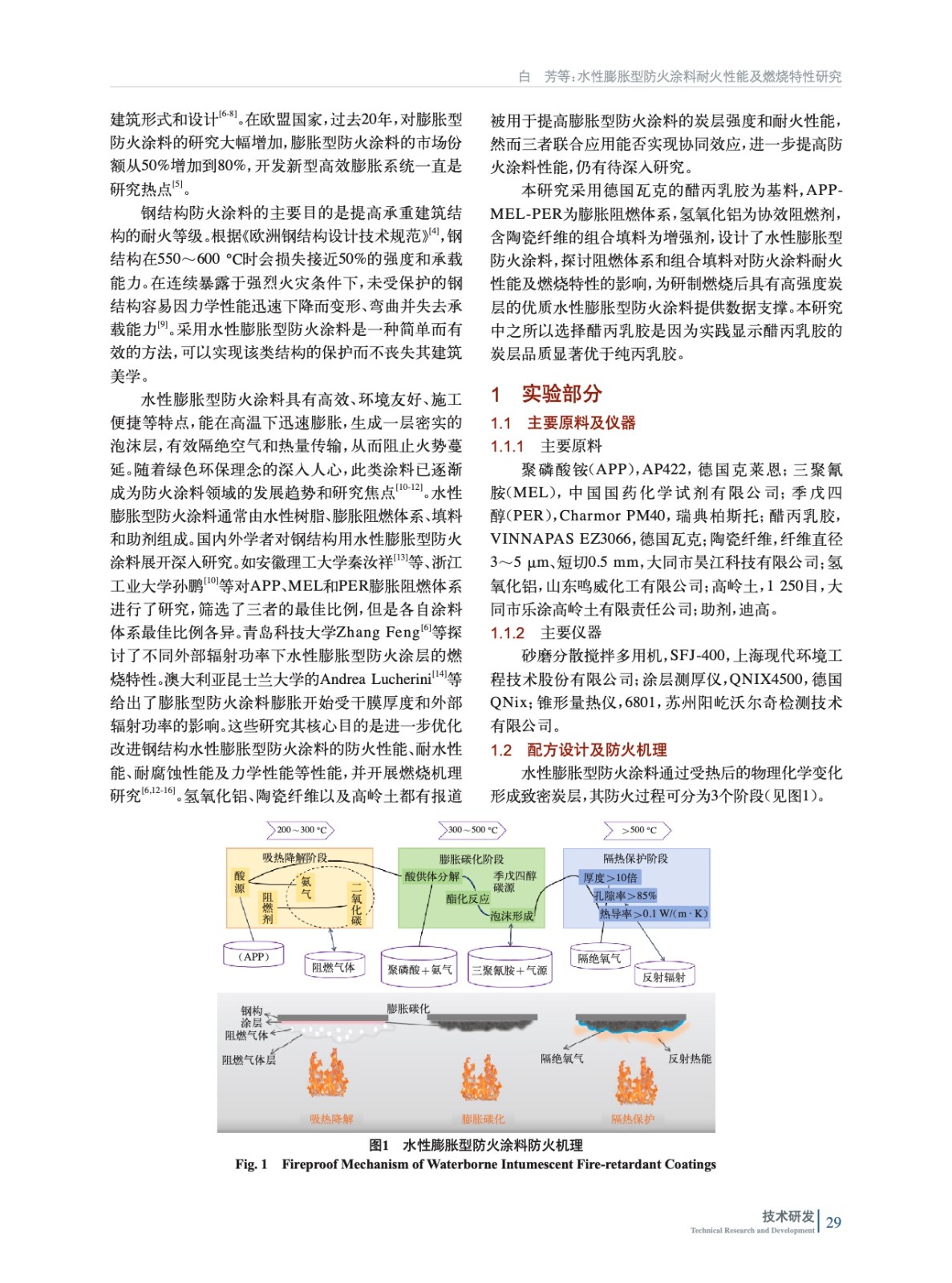

摘要：環(huán)保要求促使鋼結(jié)構(gòu)防火涂料開始大量采用水性膨脹型防火涂料。本研究采用醋丙乳膠為基料，聚磷酸銨（APP）、三聚氰胺（MEL）、季戊四醇（PER）為膨脹阻燃體系，氫氧化鋁、高嶺土和陶瓷纖維按照一定比例作為填料，開發(fā)了一種具有致密膨脹層的水性膨脹型防火涂料。研究了各組分用量對(duì)水性膨脹型防火涂料性能的影響并對(duì)其燃燒特性進(jìn)行了分析。研究結(jié)果表明采用膨脹阻燃體系，其膨脹倍數(shù)和耐火性能正相關(guān)，對(duì)組合填料體系，膨脹倍數(shù)和耐火性能呈負(fù)相關(guān)。采用組合填料比采用氫氧化鋁單一填料在耐火性能、炭層強(qiáng)度上有顯著提高，組合填料質(zhì)量分?jǐn)?shù)為12%時(shí)，涂層的耐火性能時(shí)間最高可達(dá)79.8 min，填料的加入顯著提高了膨脹炭層的強(qiáng)度，但是炭層膨脹倍數(shù)有所下降。
