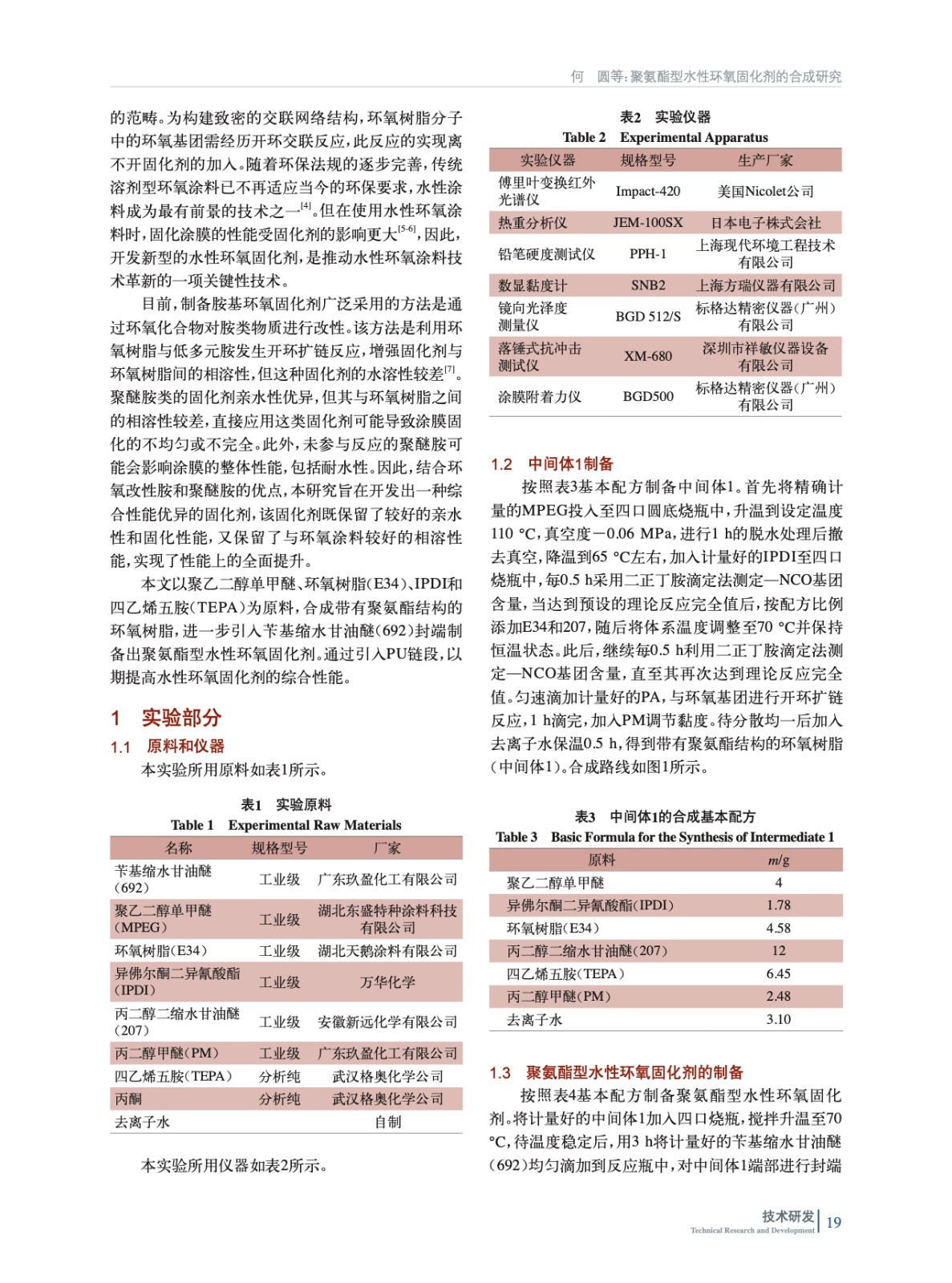

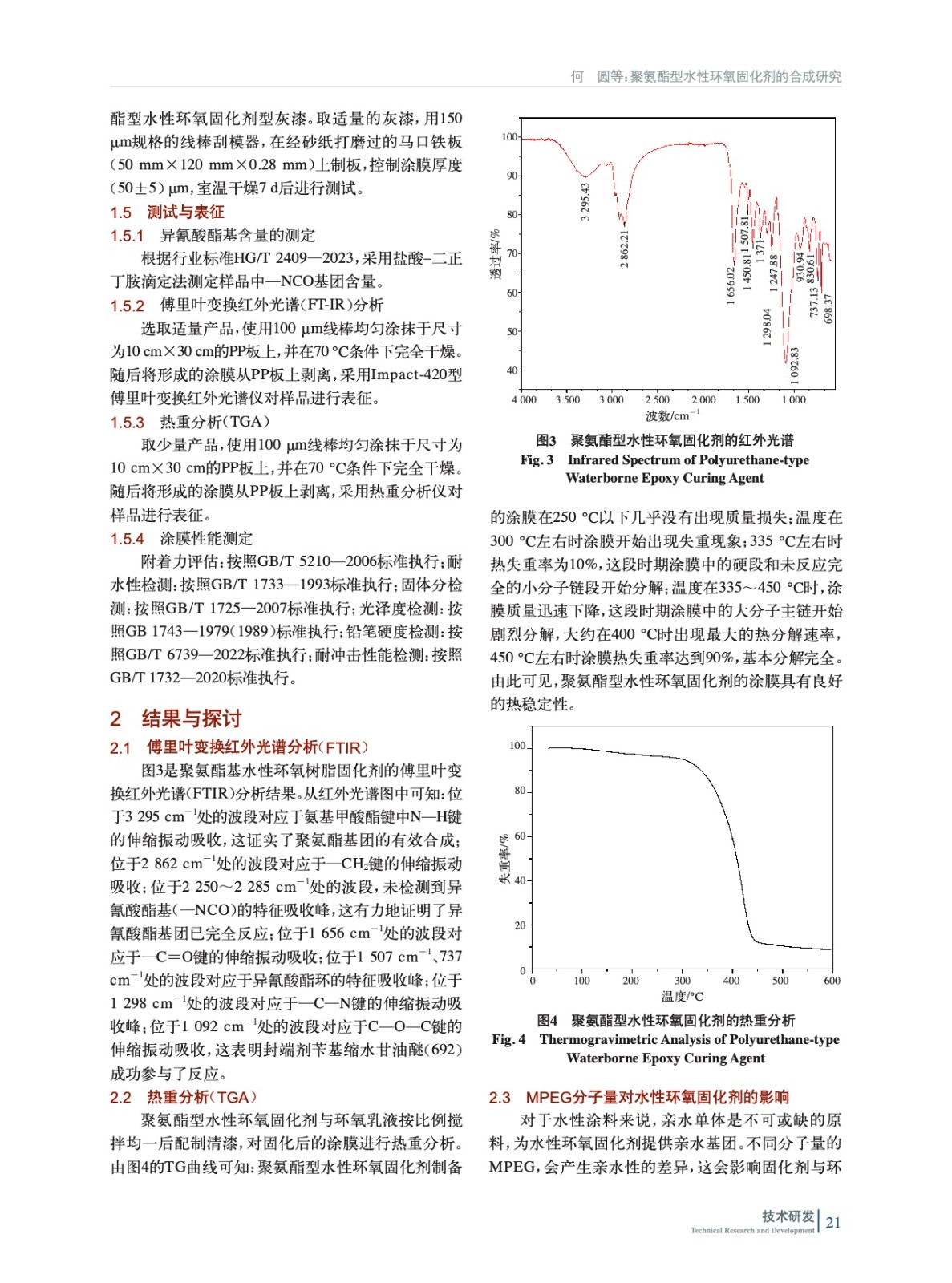

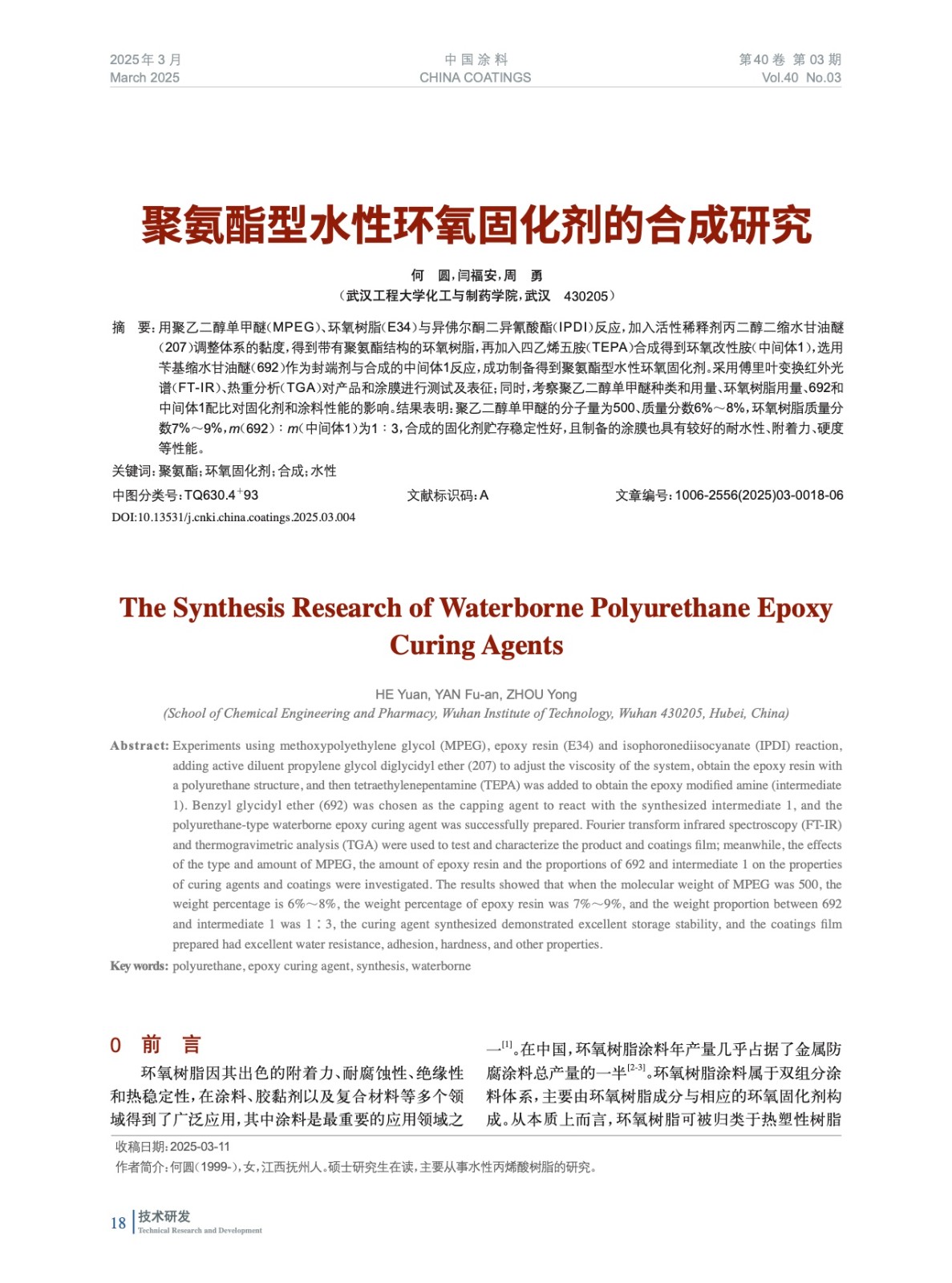

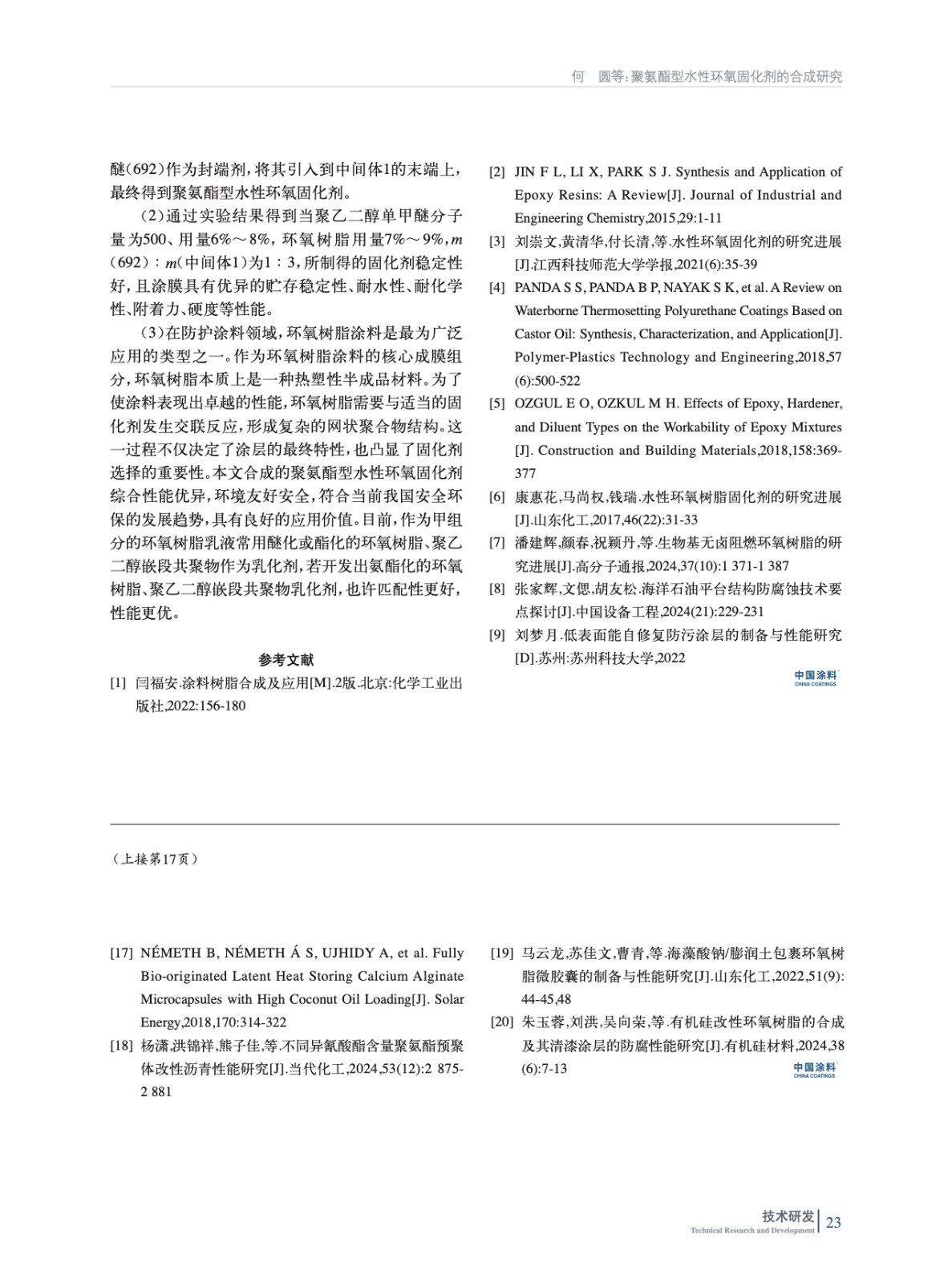

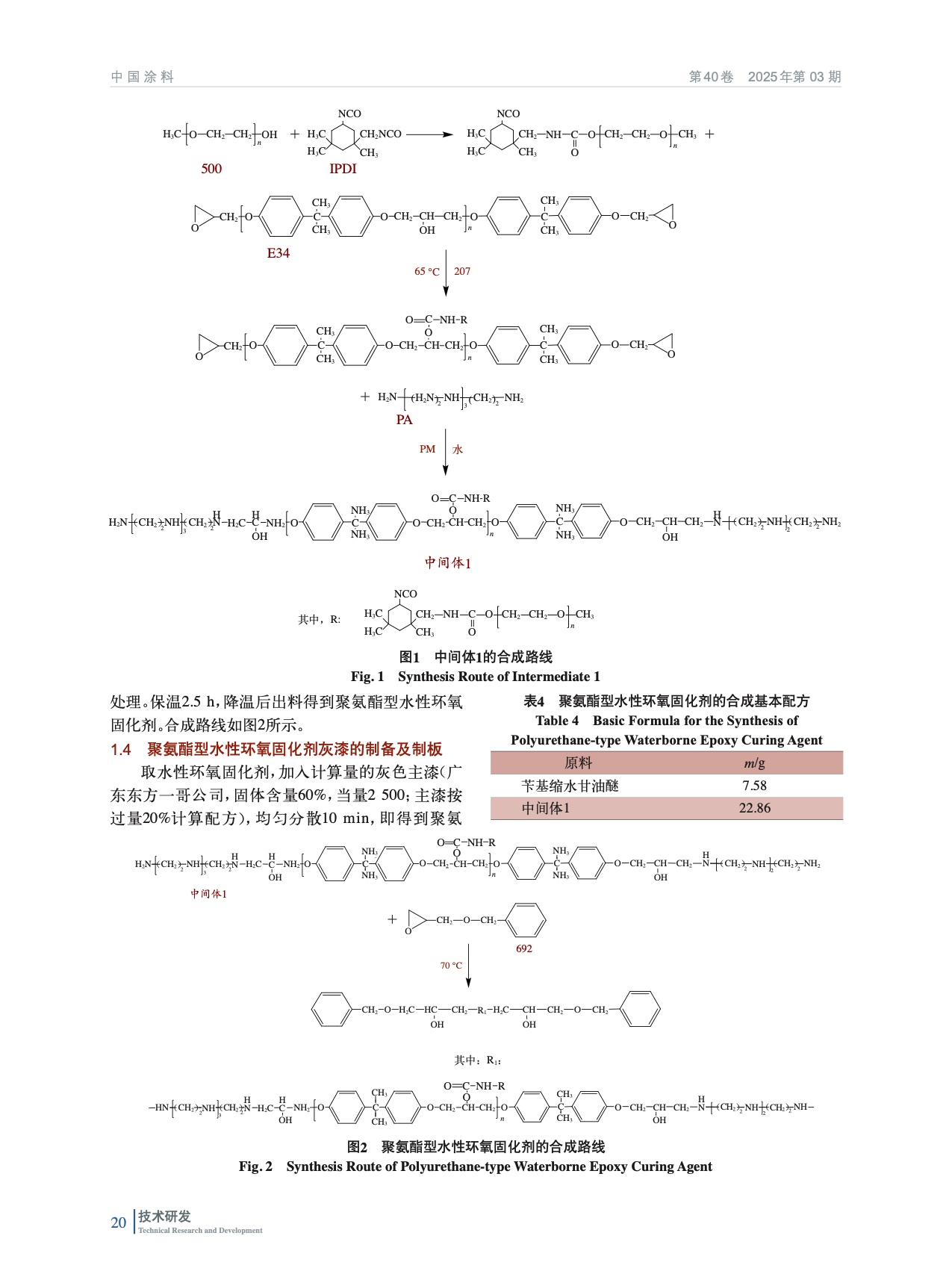

摘要：用聚乙二醇單甲醚（MPEG）、環氧樹脂（E34）與異佛爾酮二異氰酸酯（IPDI）反應，加入活性稀釋劑丙二醇二縮水甘油醚（207）調整體系的黏度，得到帶有聚氨酯結構的環氧樹脂，再加入四乙烯五胺（TEPA）合成得到環氧改性胺（中間體1），選用芐基縮水甘油醚（692）作為封端劑與合成的中間體1反應，成功制備得到聚氨酯型水性環氧固化劑。采用傅里葉變換紅外光譜（FT-IR）、熱重分析（TGA）對產品和涂膜進行測試及表征；同時，考察聚乙二醇單甲醚種類和用量、環氧樹脂用量、692和中間體1配比對固化劑和涂料性能的影響。結果表明：聚乙二醇單甲醚的分子量為500、質量分數6%～8%，環氧樹脂質量分數7%～9%，m（692）∶m（中間體1）為1∶3，合成的固化劑貯存穩定性好，且制備的涂膜也具有較好的耐水性、附著力、硬度等性能。
