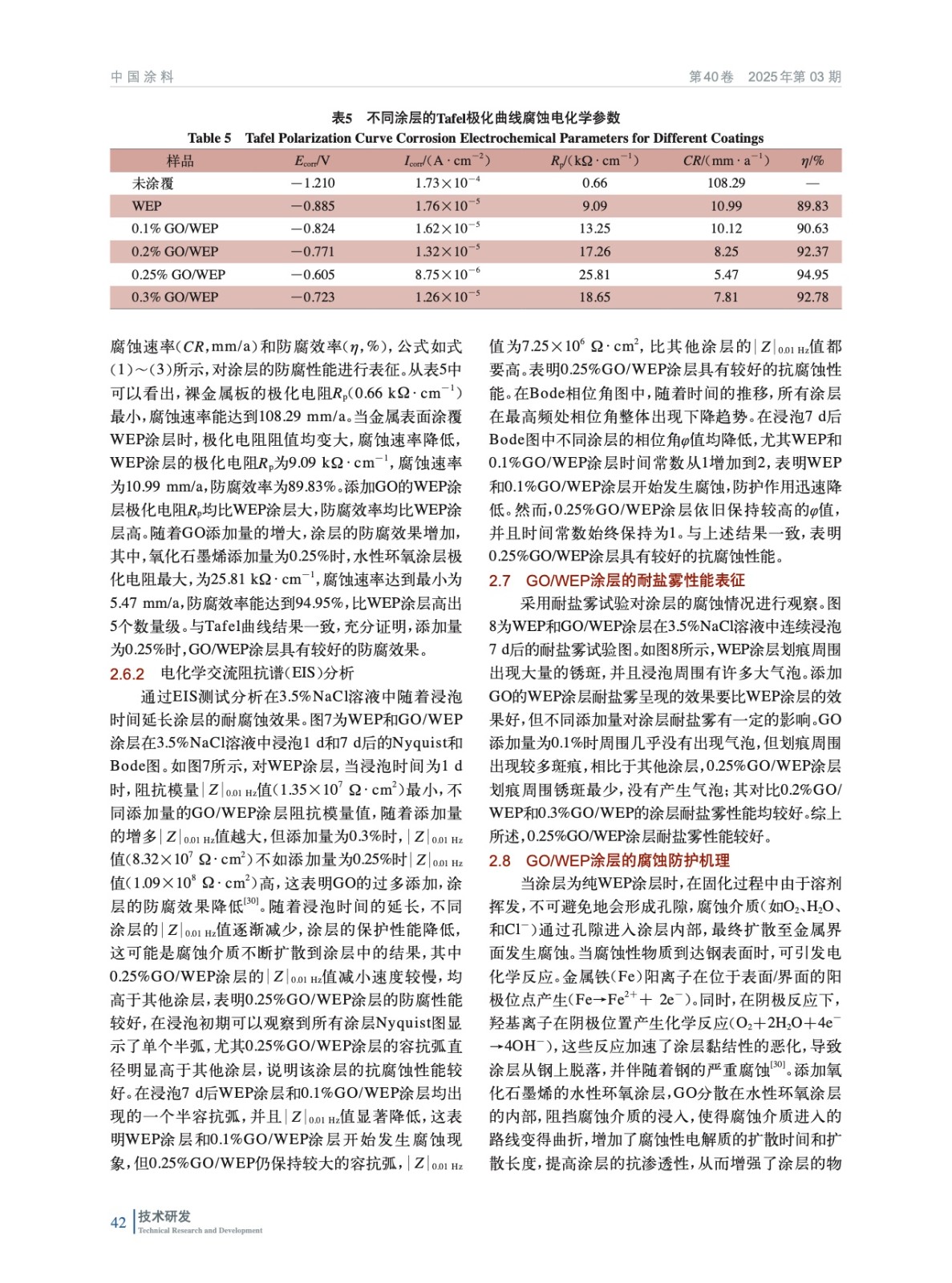

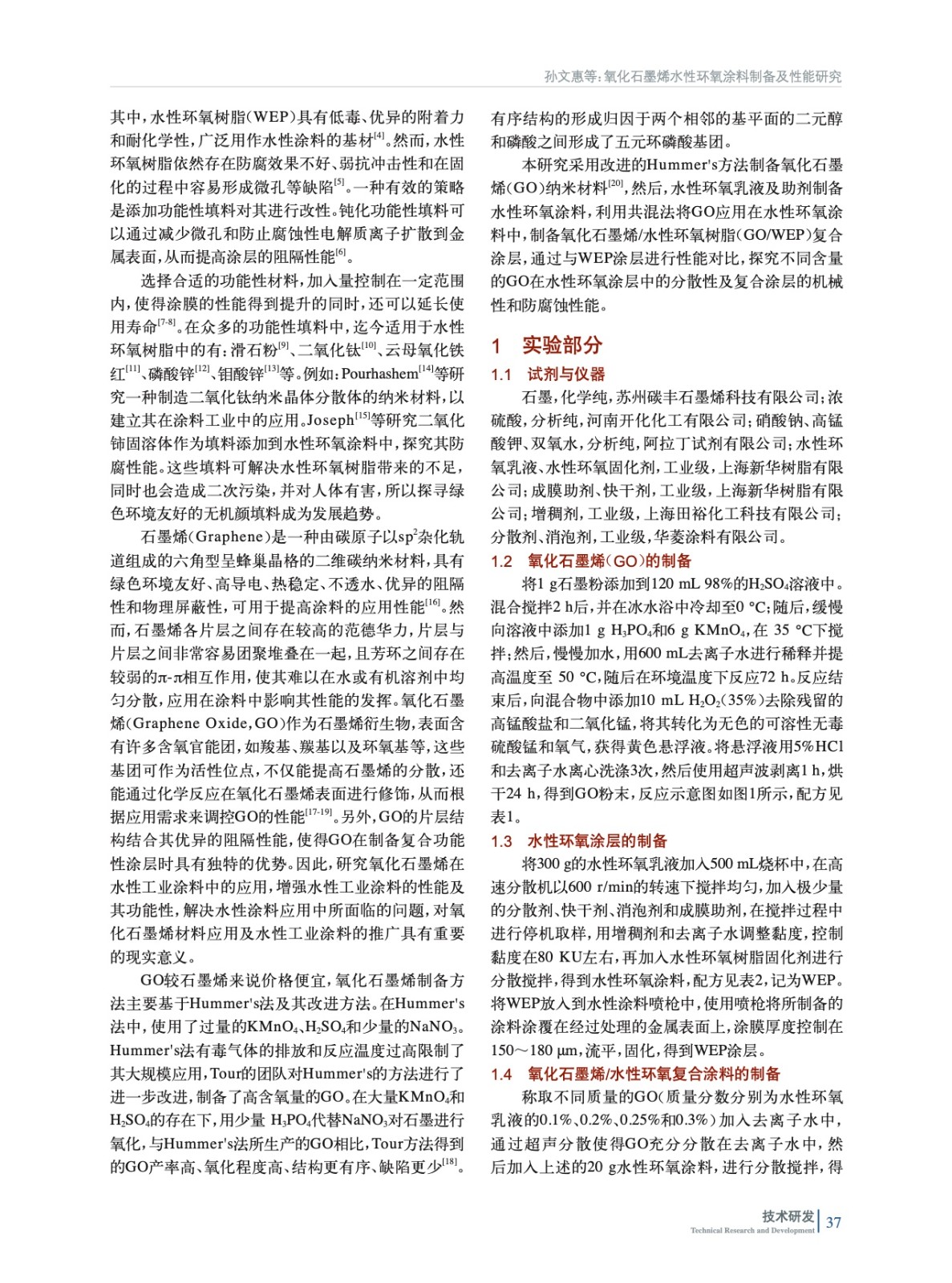

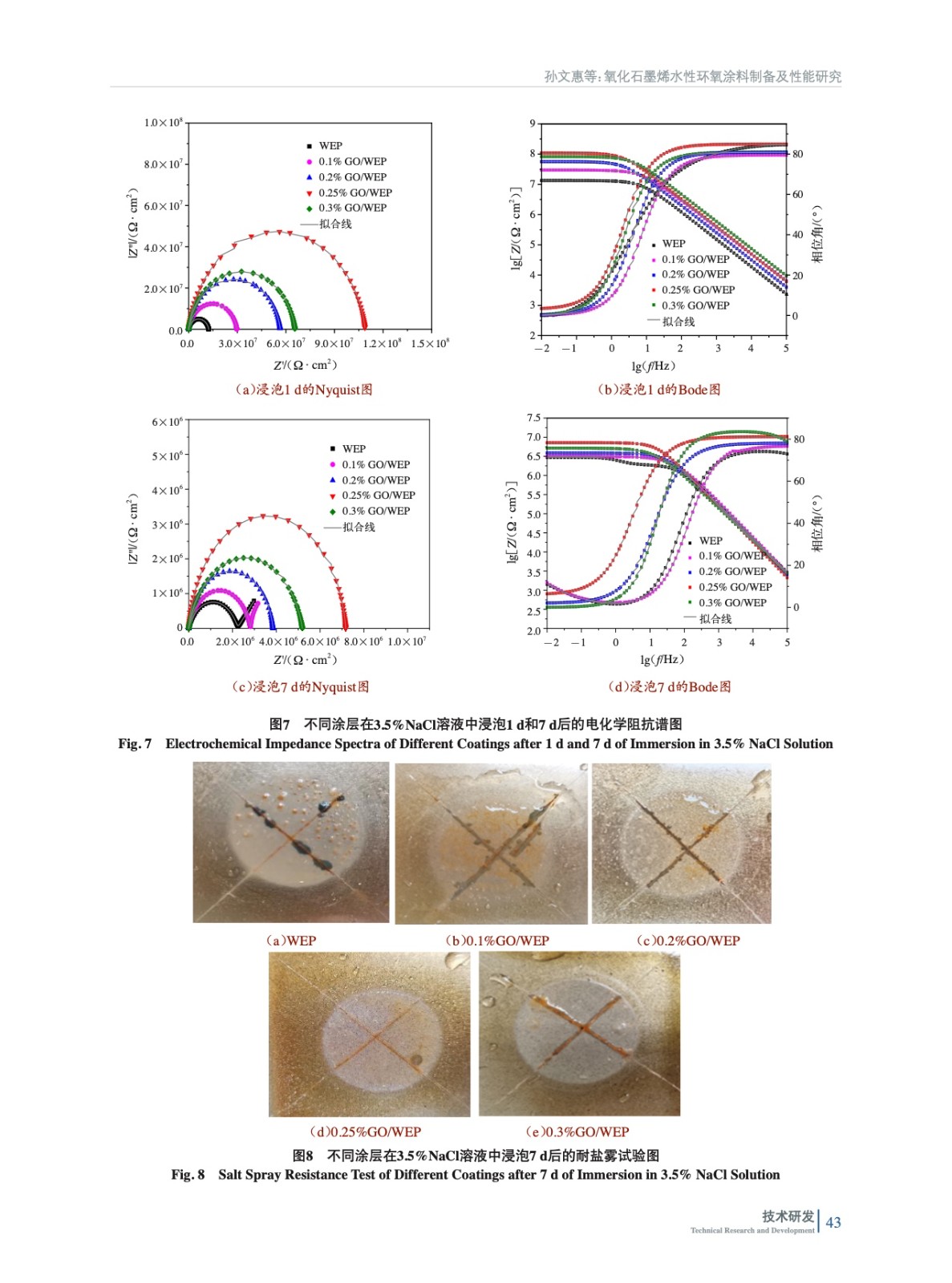

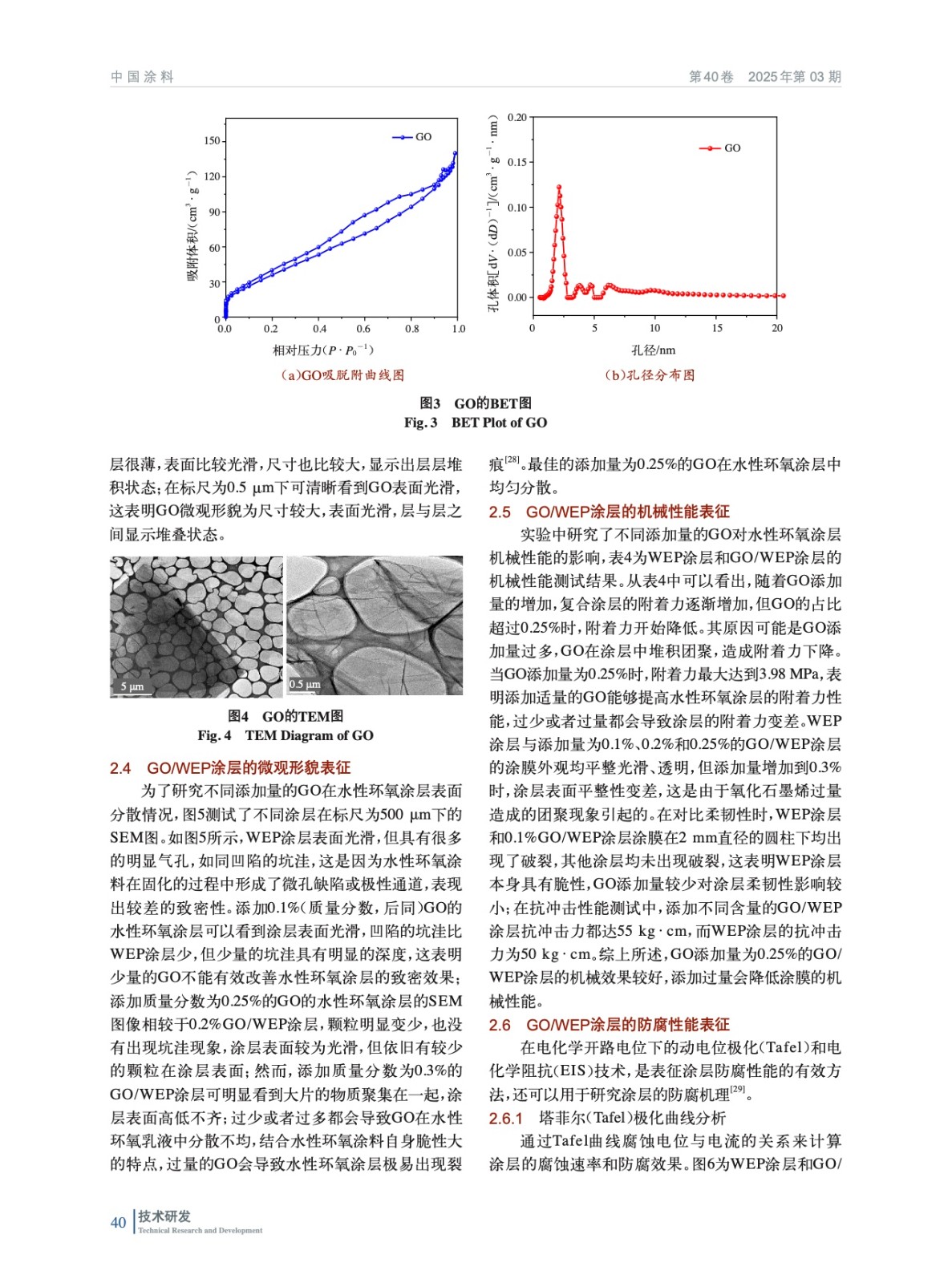

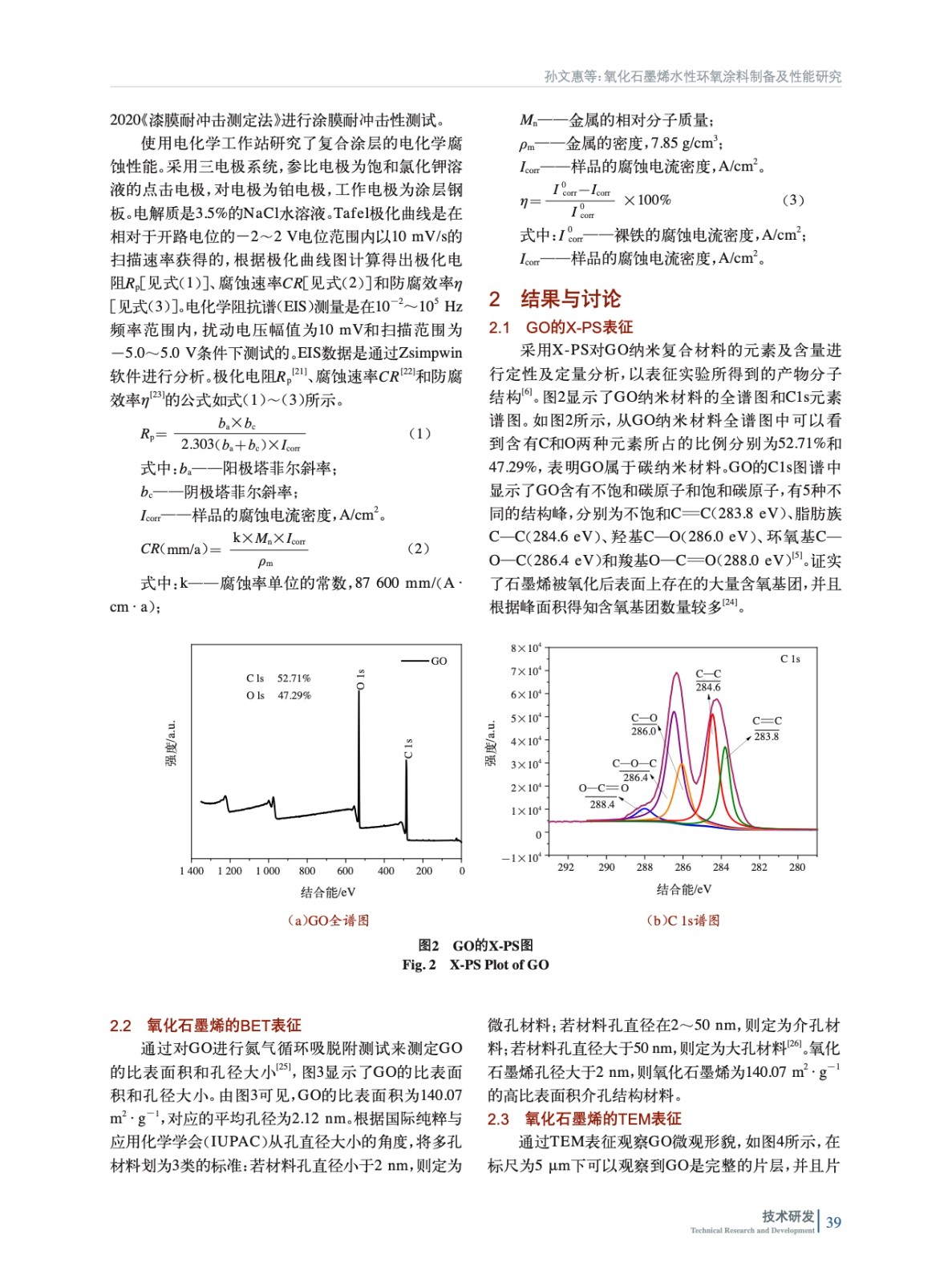

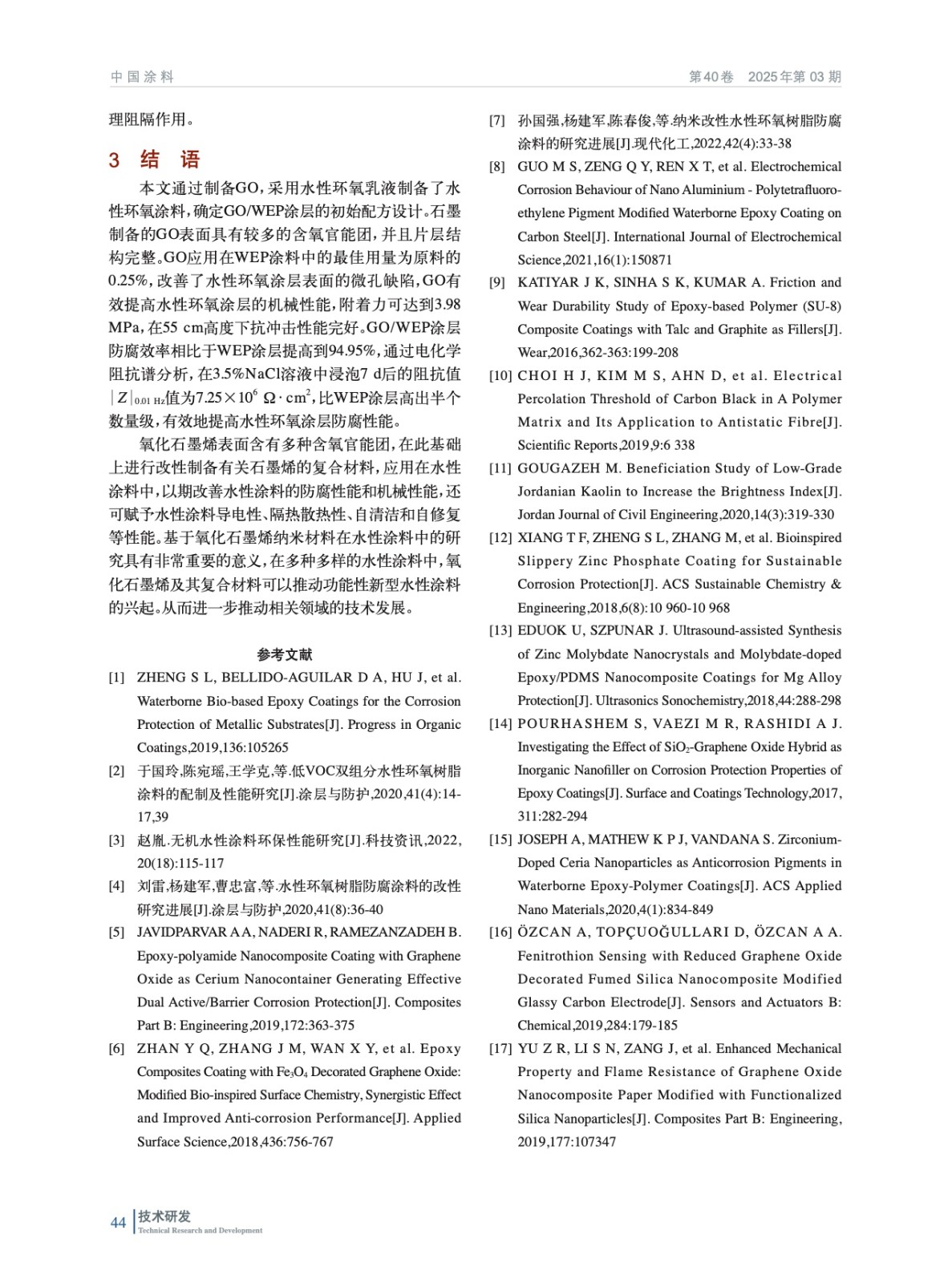

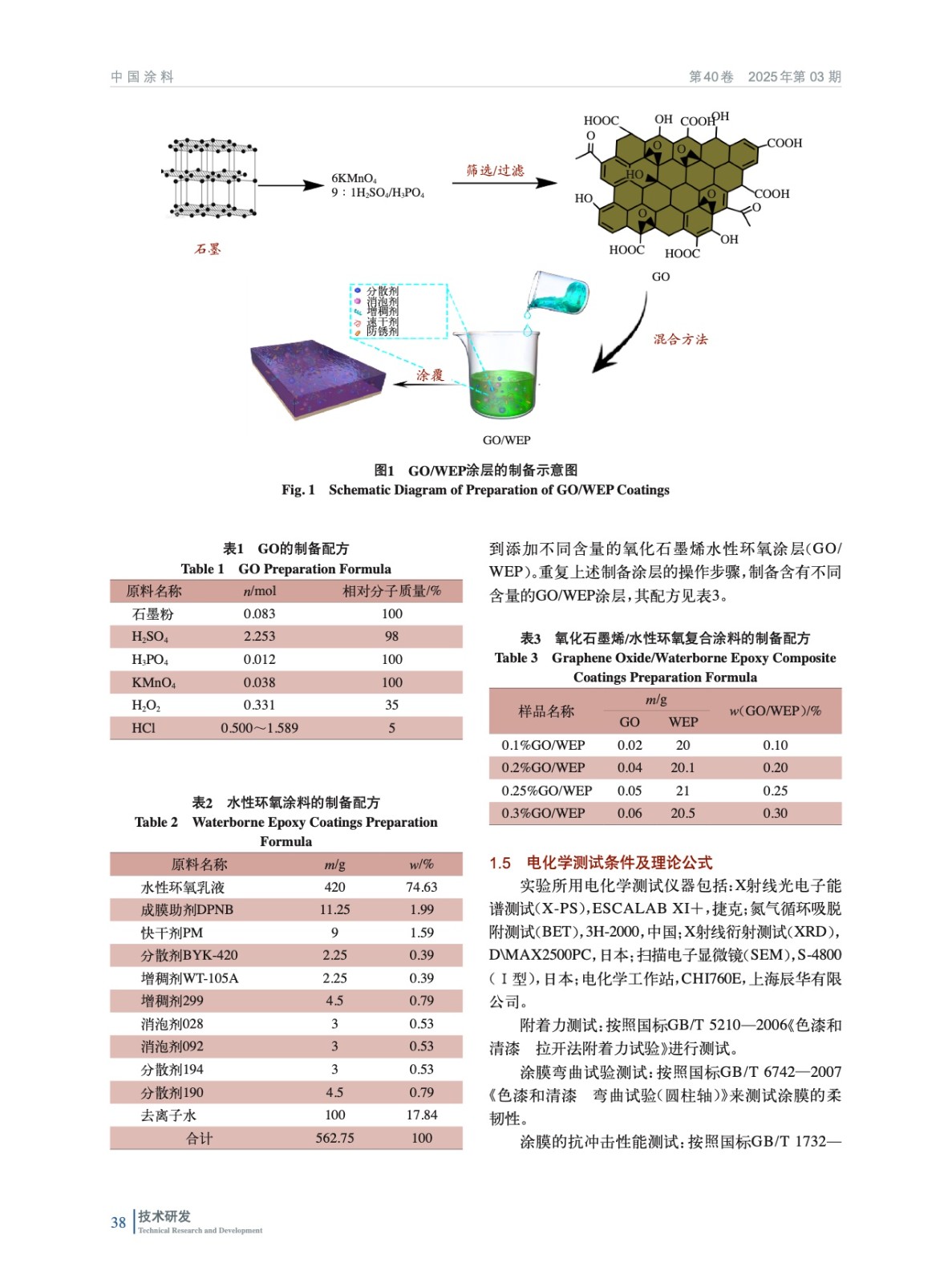

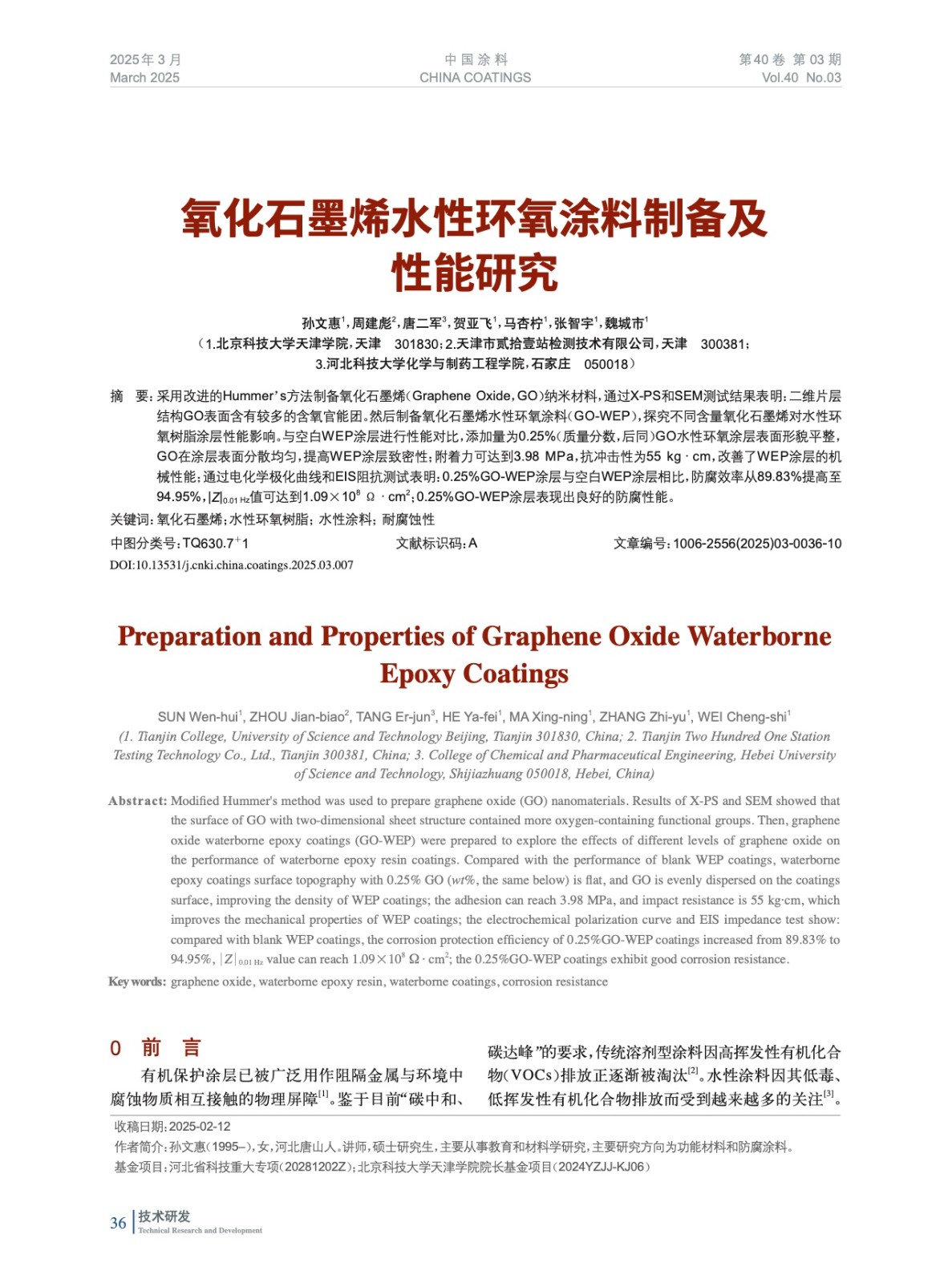

摘要：采用改進的Hummer’s方法制備氧化石墨烯（Graphene Oxide，GO）納米材料，通過X-PS和SEM測試結果表明：二維片層結構GO表面含有較多的含氧官能團。然后制備氧化石墨烯水性環氧涂料（GO-WEP），探究不同含量氧化石墨烯對水性環氧樹脂涂層性能影響。與空白WEP涂層進行性能對比，添加量為0.25%（質量分數，后同）GO水性環氧涂層表面形貌平整，GO在涂層表面分散均勻，提高WEP涂層致密性；附著力可達到3.98 MPa，抗沖擊性為55 kg·cm，改善了WEP涂層的機械性能；通過電化學極化曲線和EIS阻抗測試表明：0.25%GO-WEP涂層與空白WEP涂層相比，防腐效率從89.83%提高至94.95%，|Z|0.01 Hz值可達到1.09×108 Ω·cm2；0.25%GO-WEP涂層表現出良好的防腐性能。
