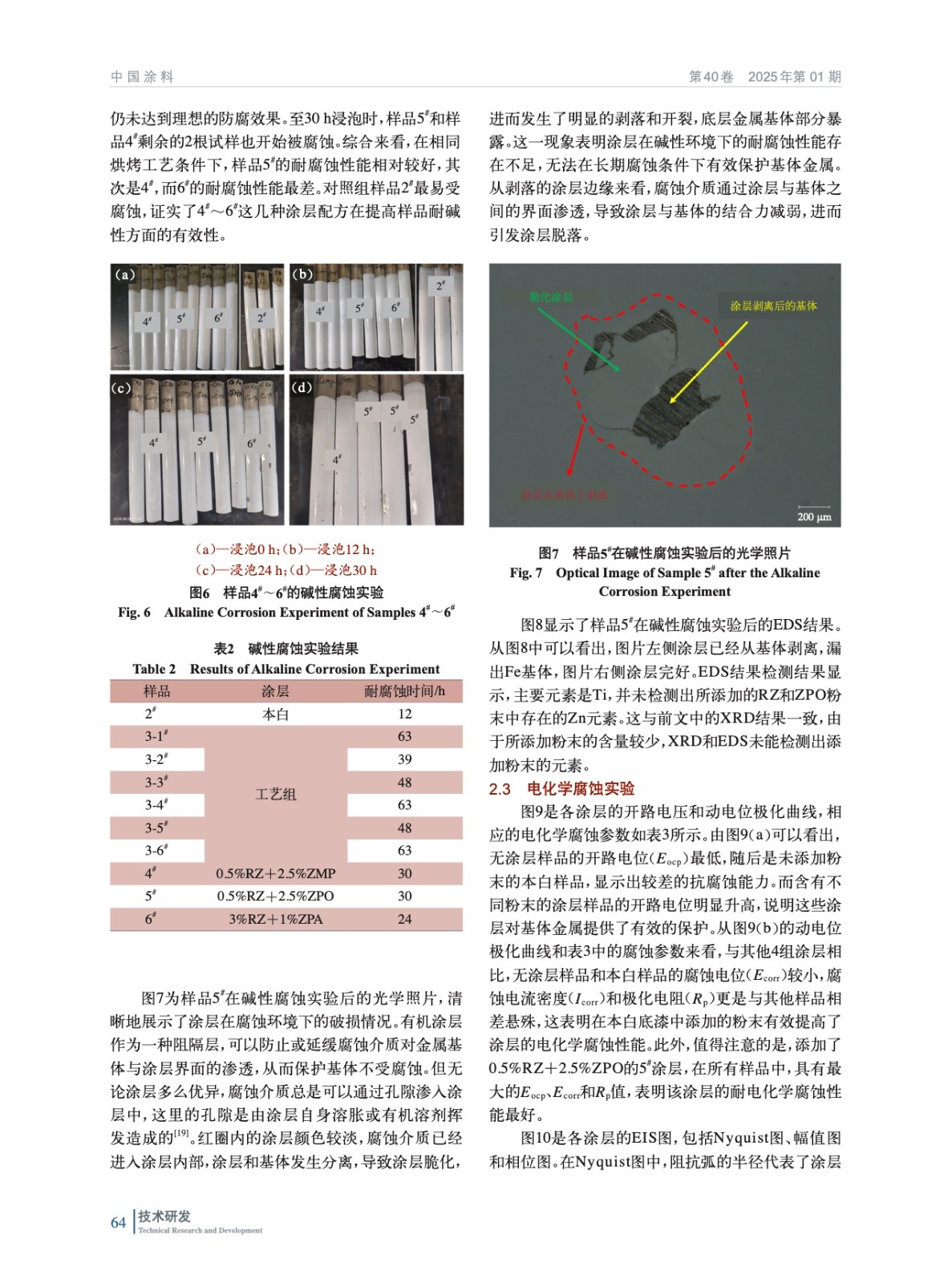

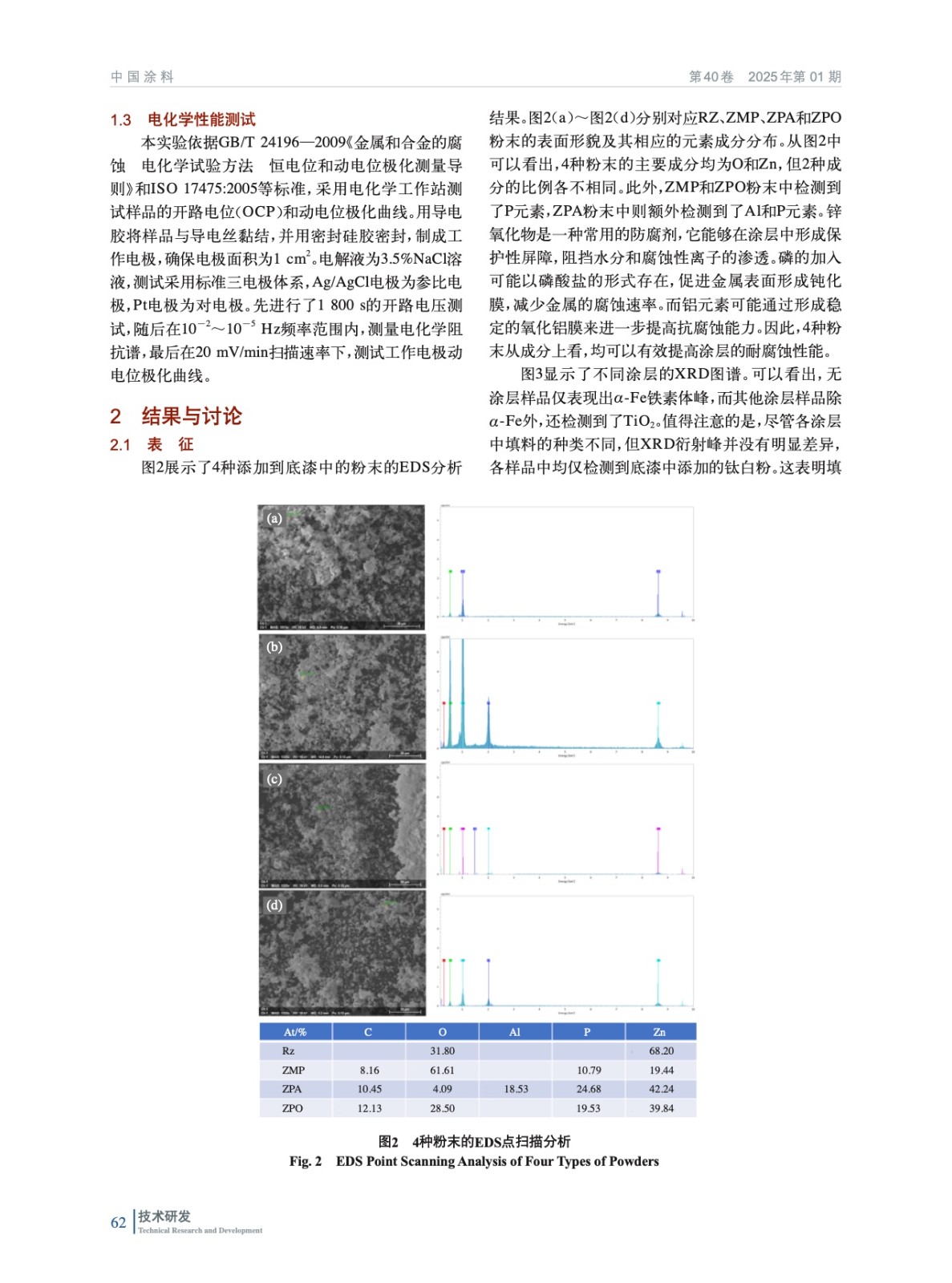

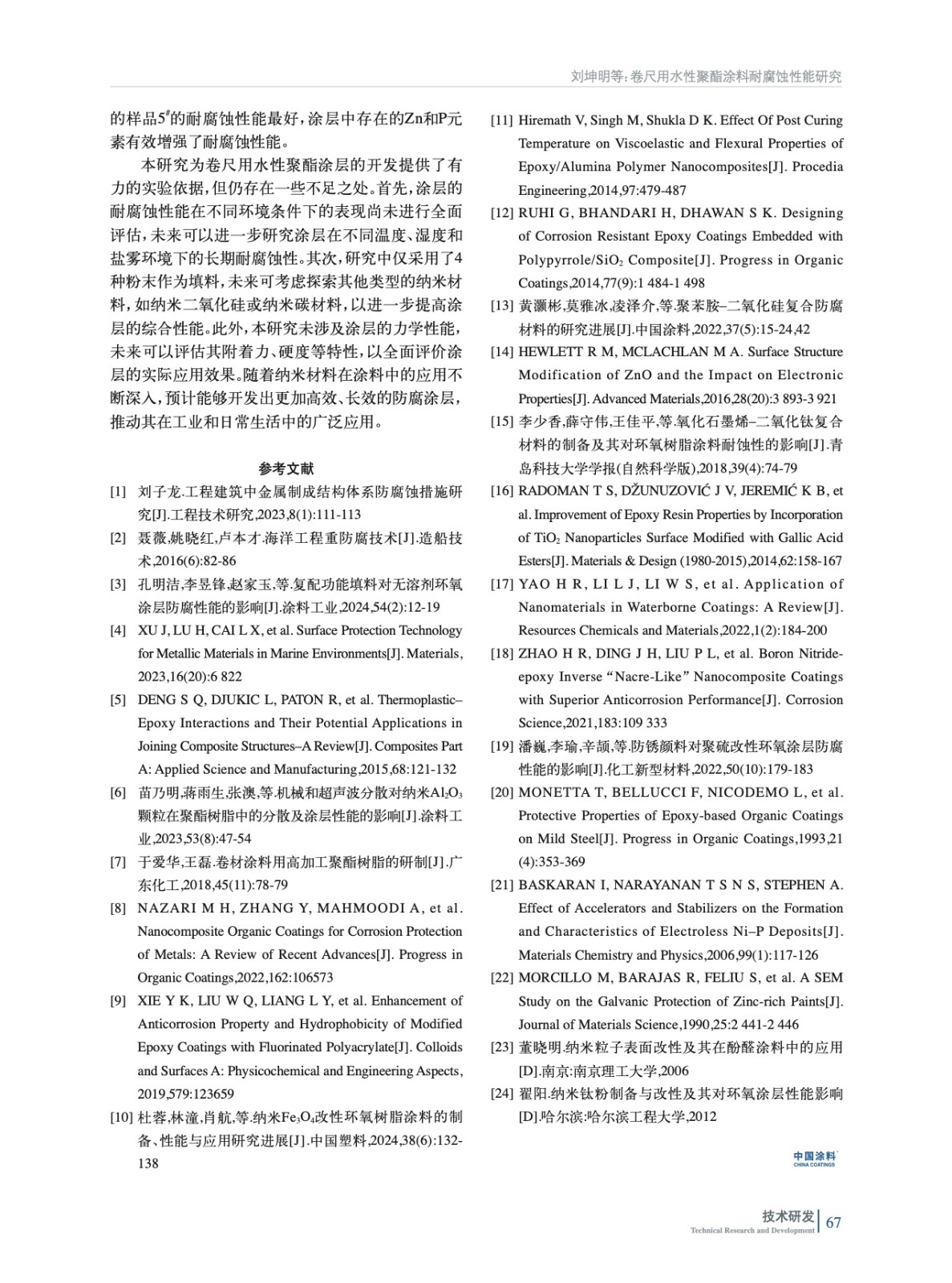

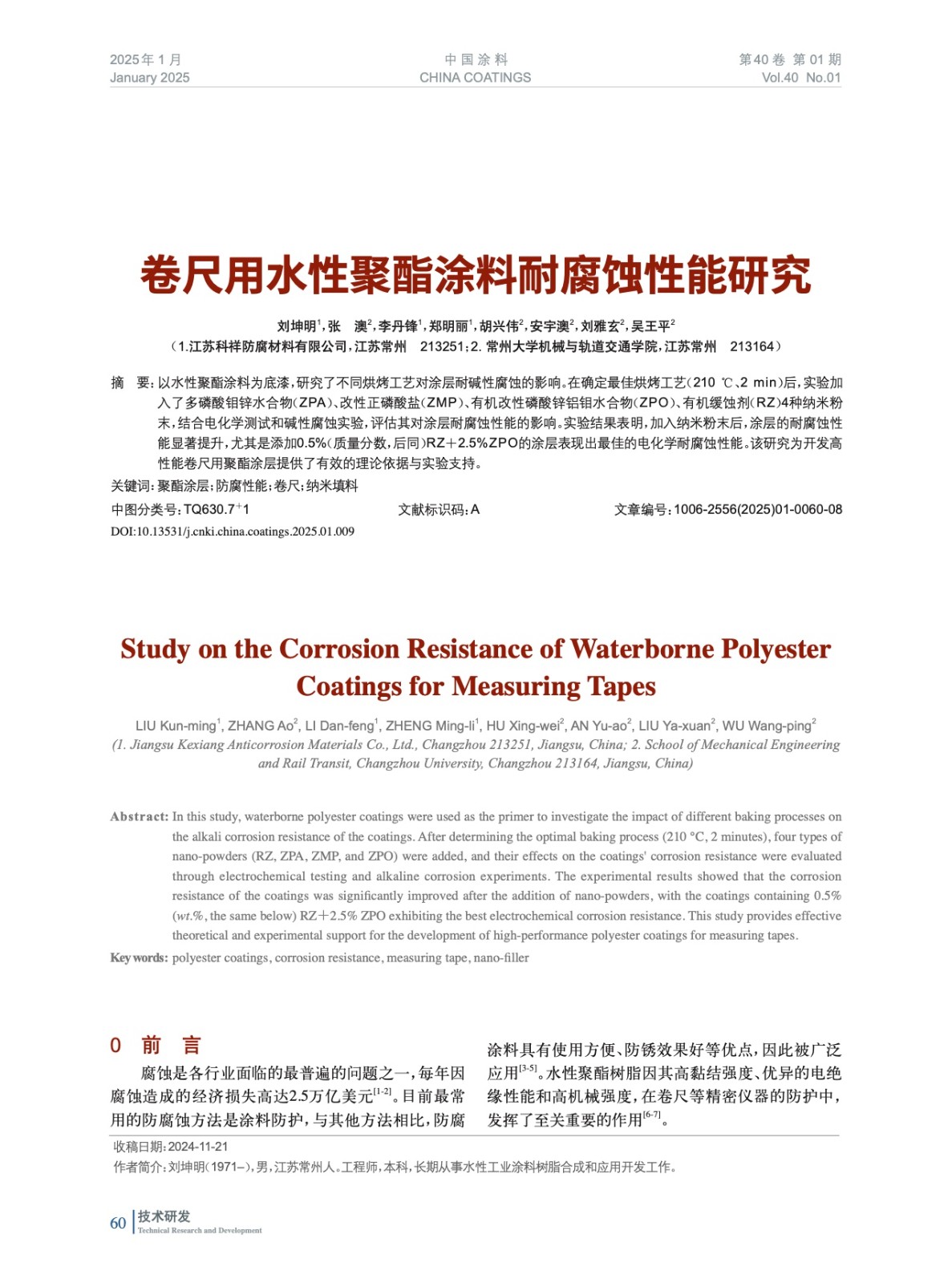

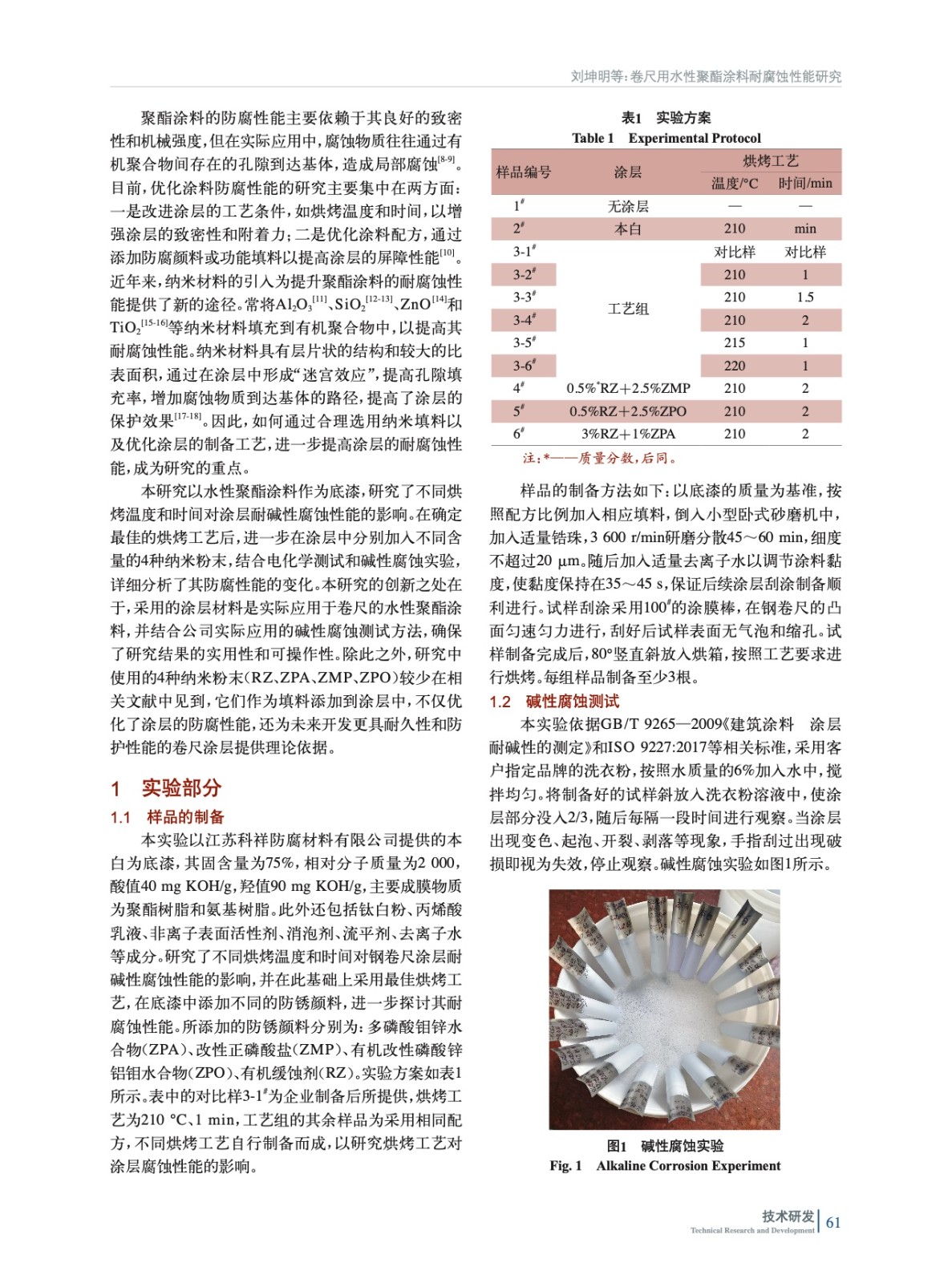

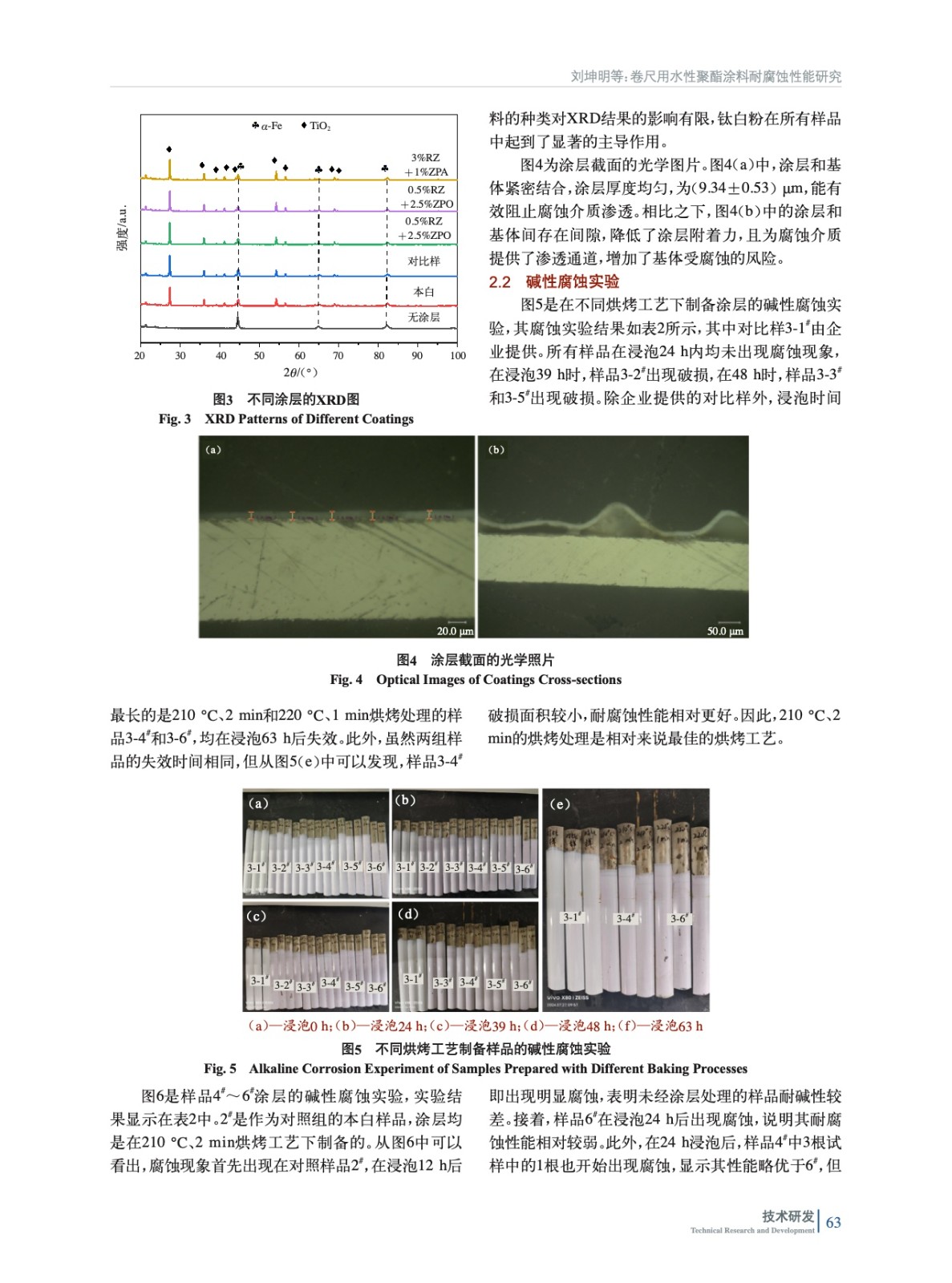

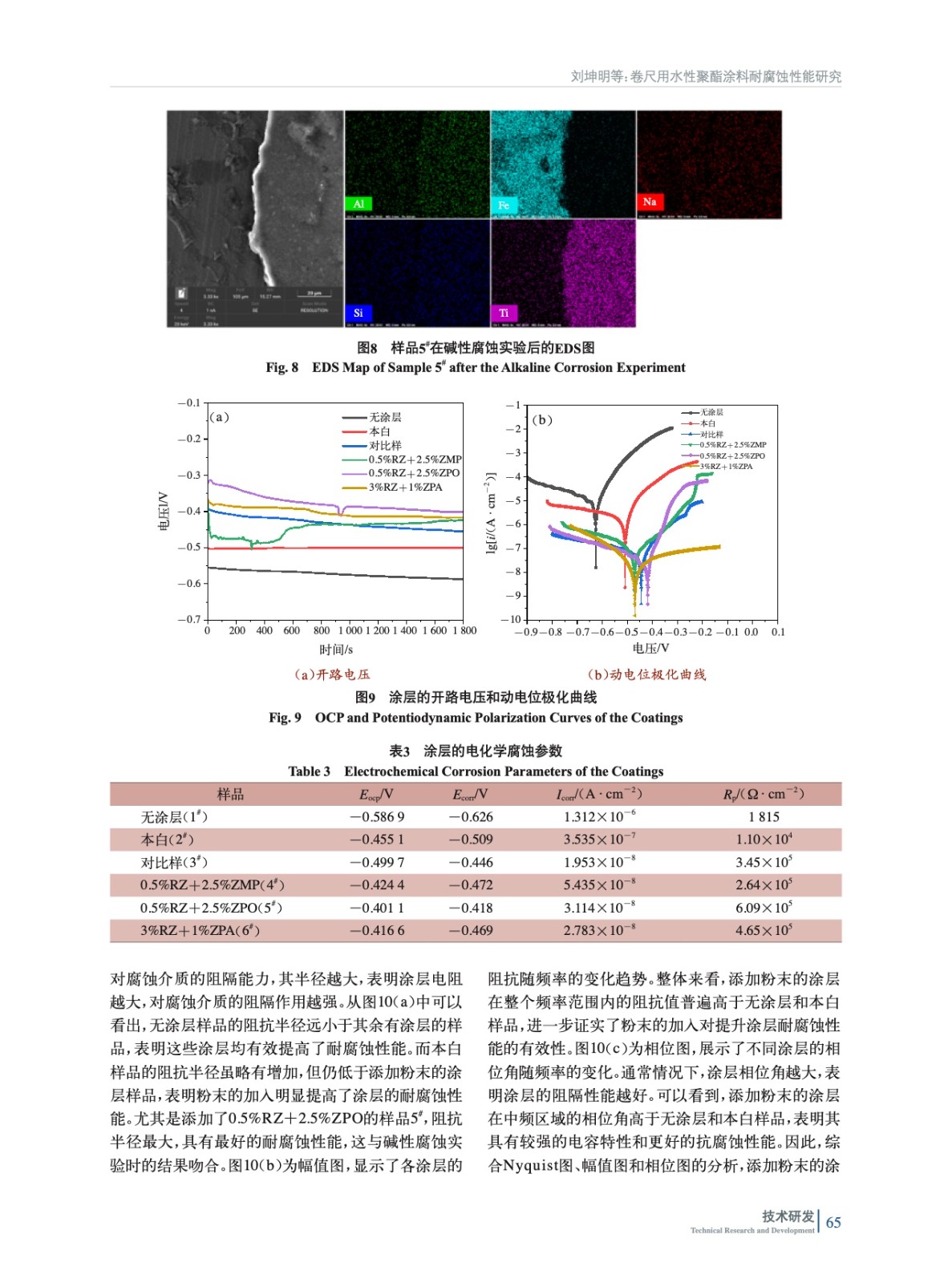

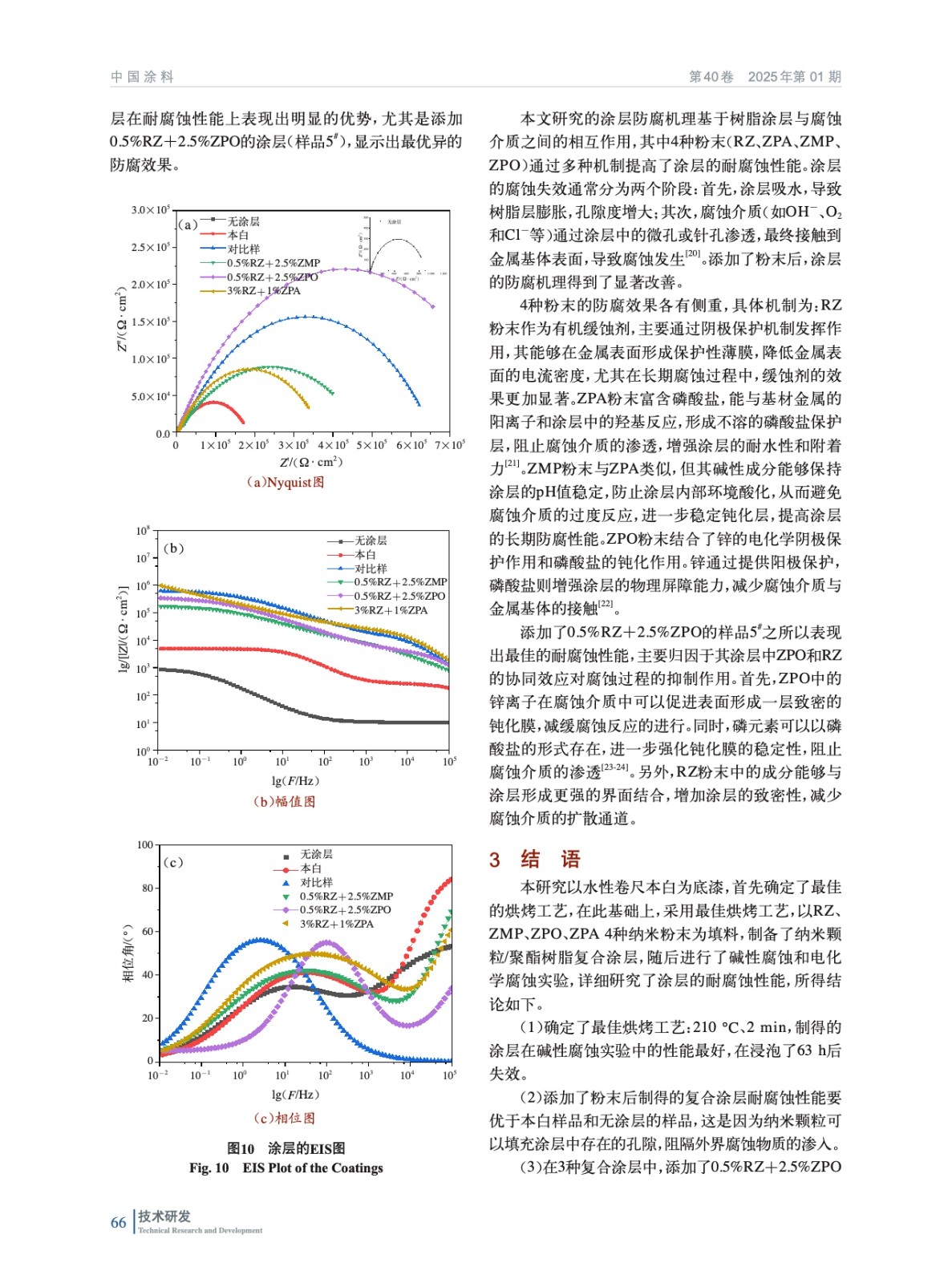

摘要：以水性聚酯涂料為底漆，研究了不同烘烤工藝對涂層耐堿性腐蝕的影響。在確定最佳烘烤工藝（210 ℃、2 min）后，實驗加入了多磷酸鉬鋅水合物（ZPA）、改性正磷酸鹽（ZMP）、有機改性磷酸鋅鋁鉬水合物（ZPO）、有機緩蝕劑（RZ）4種納米粉末，結合電化學測試和堿性腐蝕實驗，評估其對涂層耐腐蝕性能的影響。實驗結果表明，加入納米粉末后，涂層的耐腐蝕性能顯著提升，尤其是添加0.5%（質量分數，后同）RZ＋2.5%ZPO的涂層表現出最佳的電化學耐腐蝕性能。該研究為開發高性能卷尺用聚酯涂層提供了有效的理論依據與實驗支持。
