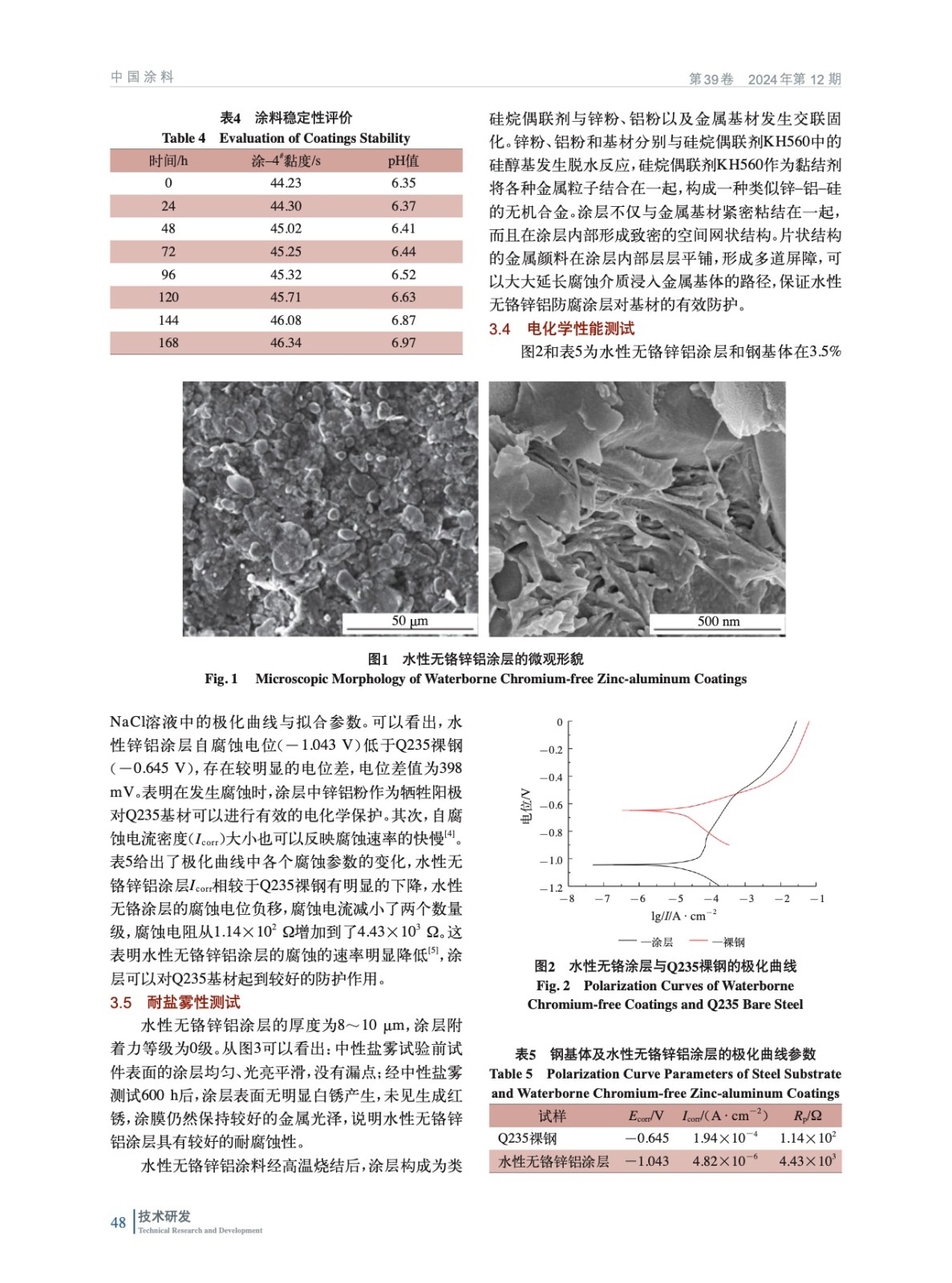

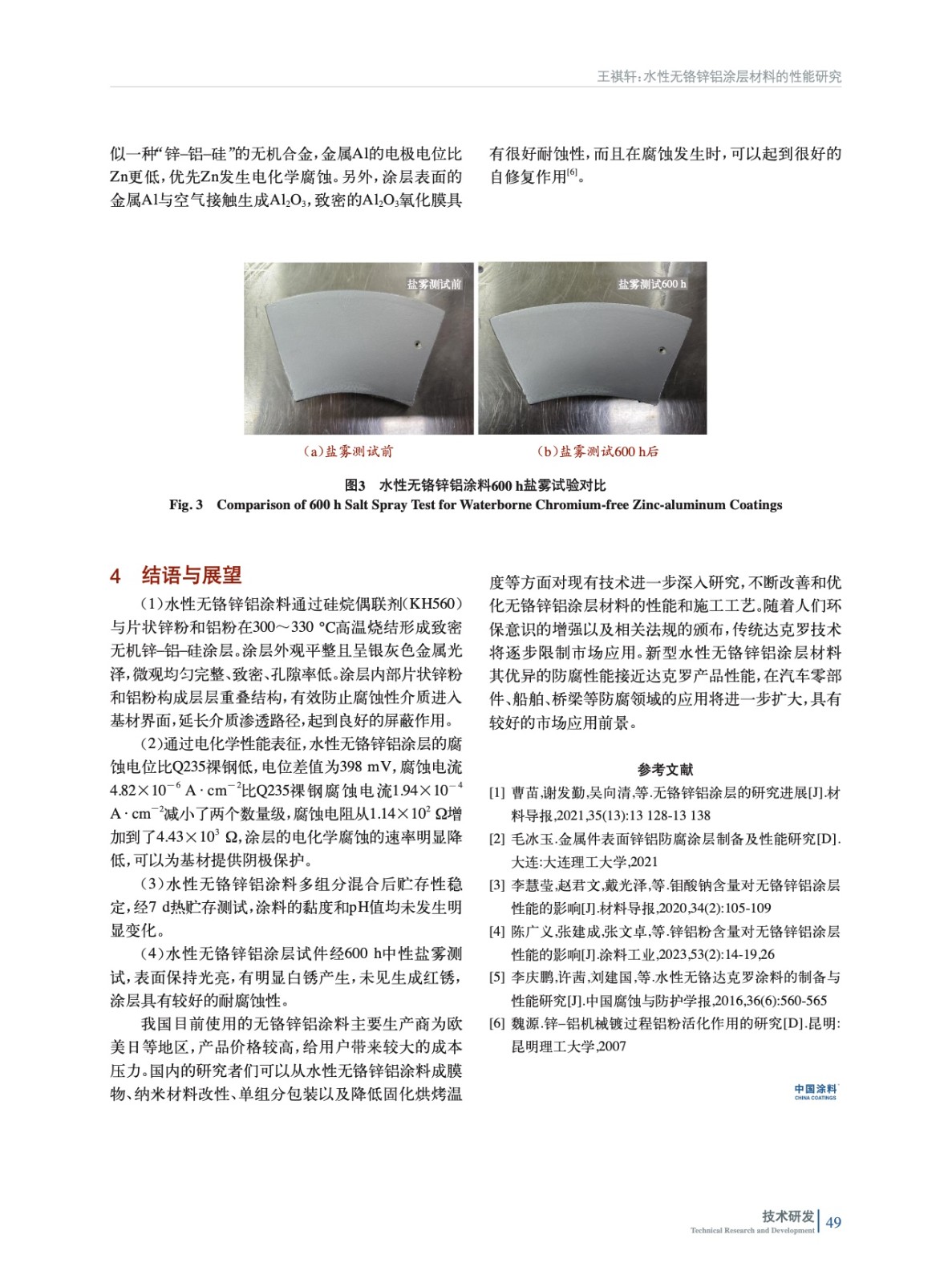

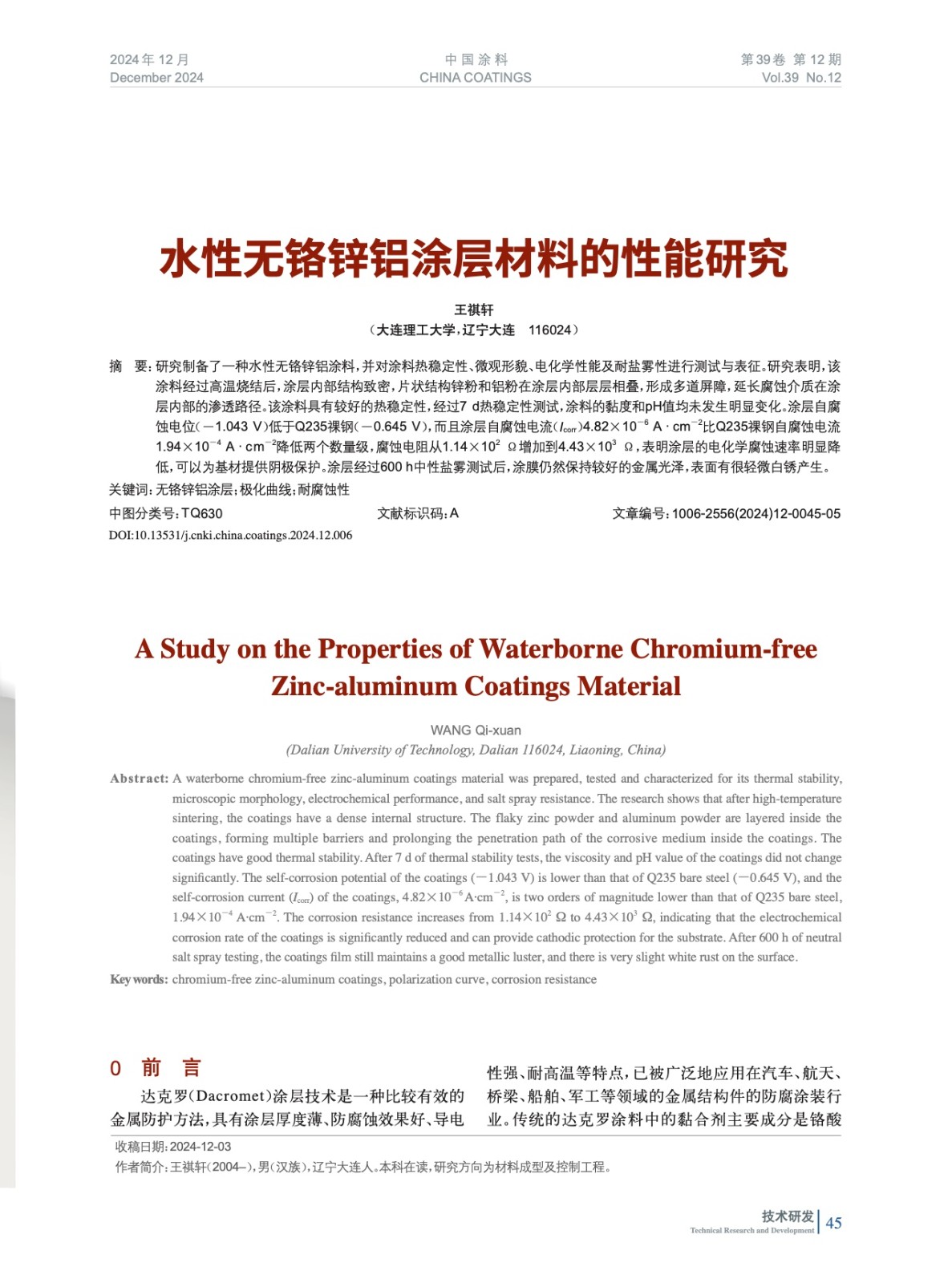

摘要：研究制備了一種水性無鉻鋅鋁涂料，并對涂料熱穩定性、微觀形貌、電化學性能及耐鹽霧性進行測試與表征。研究表明，該涂料經過高溫燒結后，涂層內部結構致密，片狀結構鋅粉和鋁粉在涂層內部層層相疊，形成多道屏障，延長腐蝕介質在涂層內部的滲透路徑。該涂料具有較好的熱穩定性，經過7 d熱穩定性測試，涂料的黏度和pH值均未發生明顯變化。涂層自腐蝕電位（－1.043 V）低于Q235祼鋼（－0.645 V），而且涂層自腐蝕電流（Icorr）4.82×10－6 A·cm－2比Q235祼鋼自腐蝕電流1.94×10－4 A·cm－2降低兩個數量級，腐蝕電阻從1.14×102 Ω增加到4.43×103 Ω，表明涂層的電化學腐蝕速率明顯降低，可以為基材提供陰極保護。涂層經過600 h中性鹽霧測試后，涂膜仍然保持較好的金屬光澤，表面有很輕微白銹產生。
