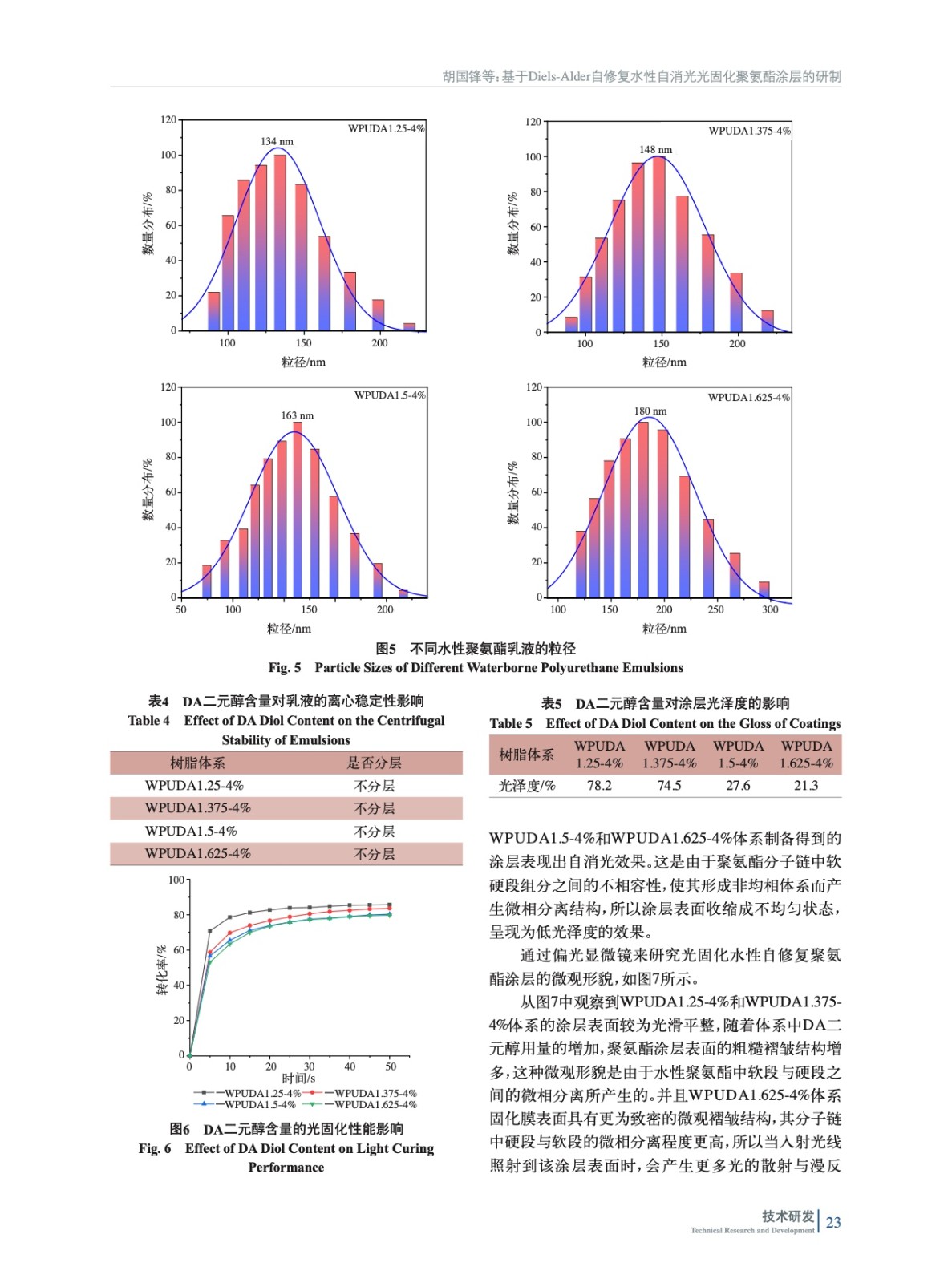

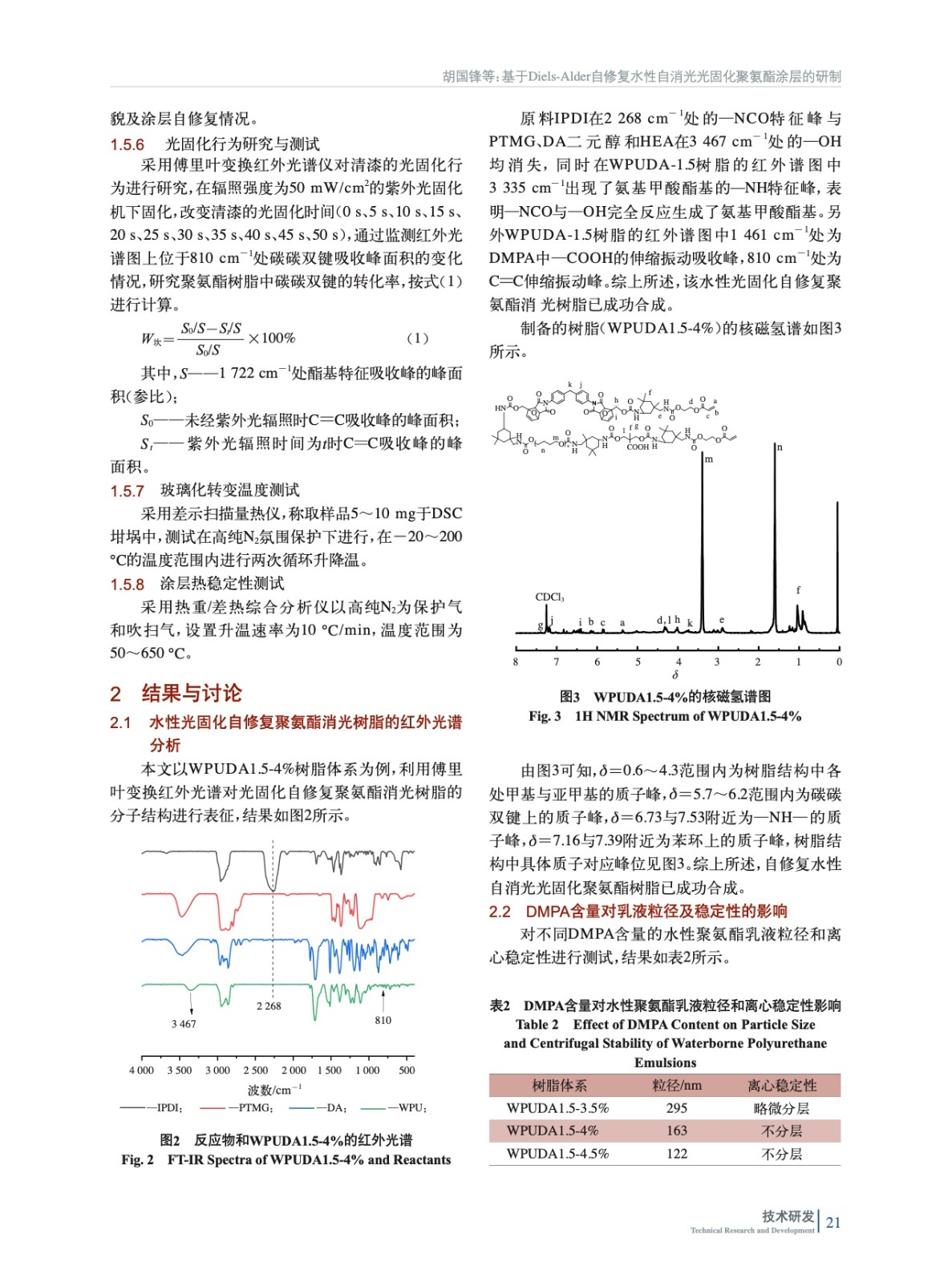

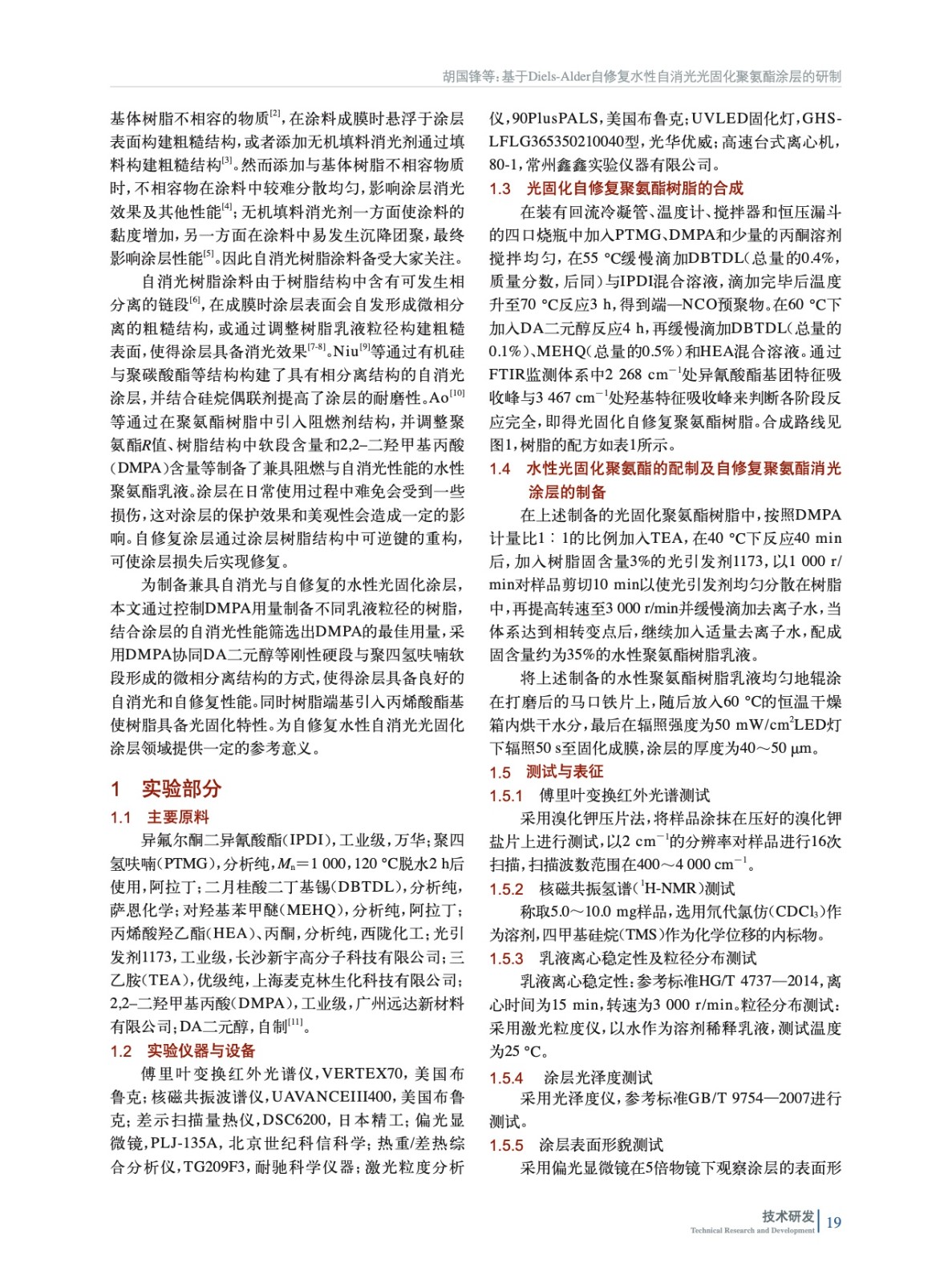

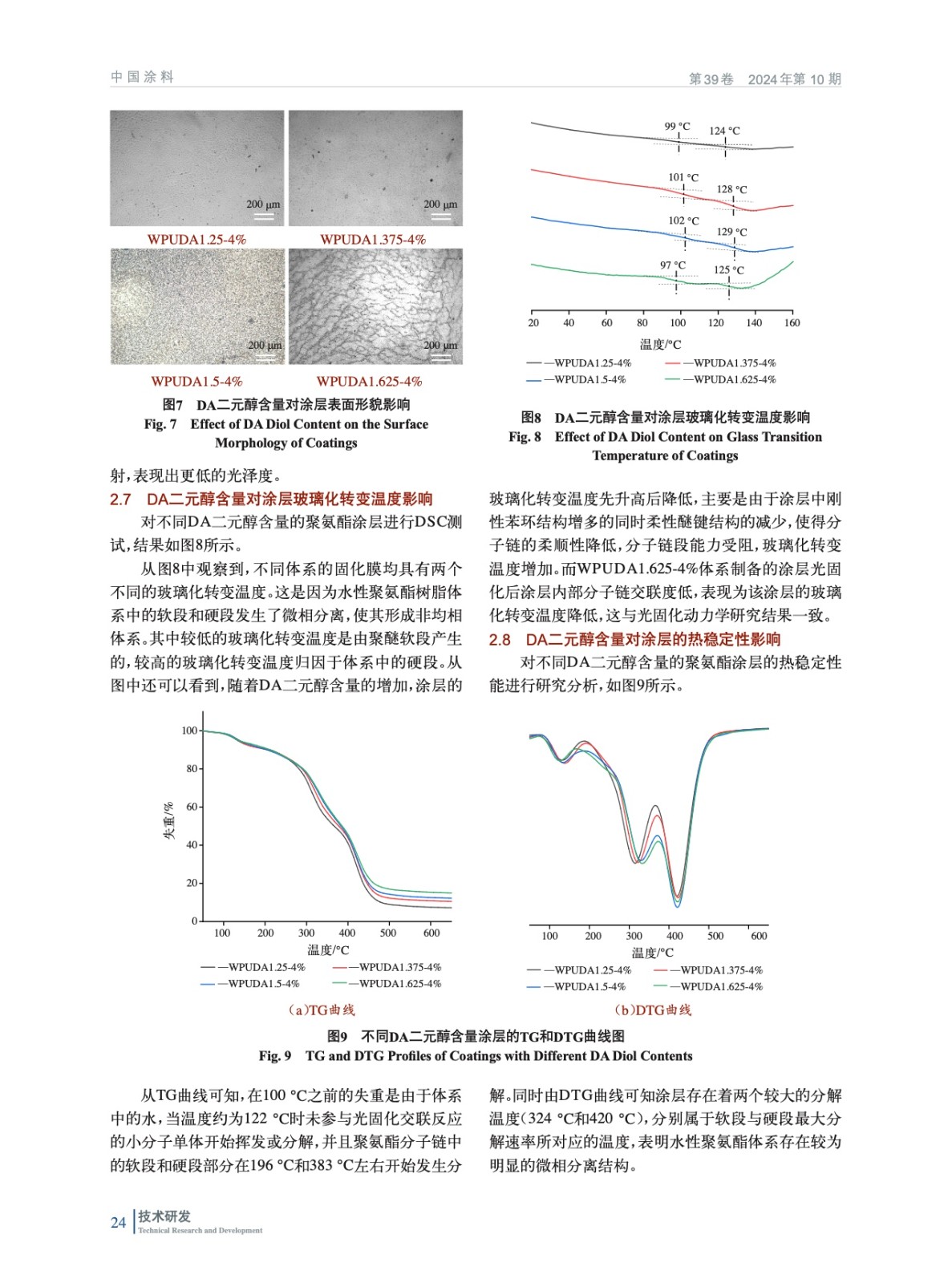

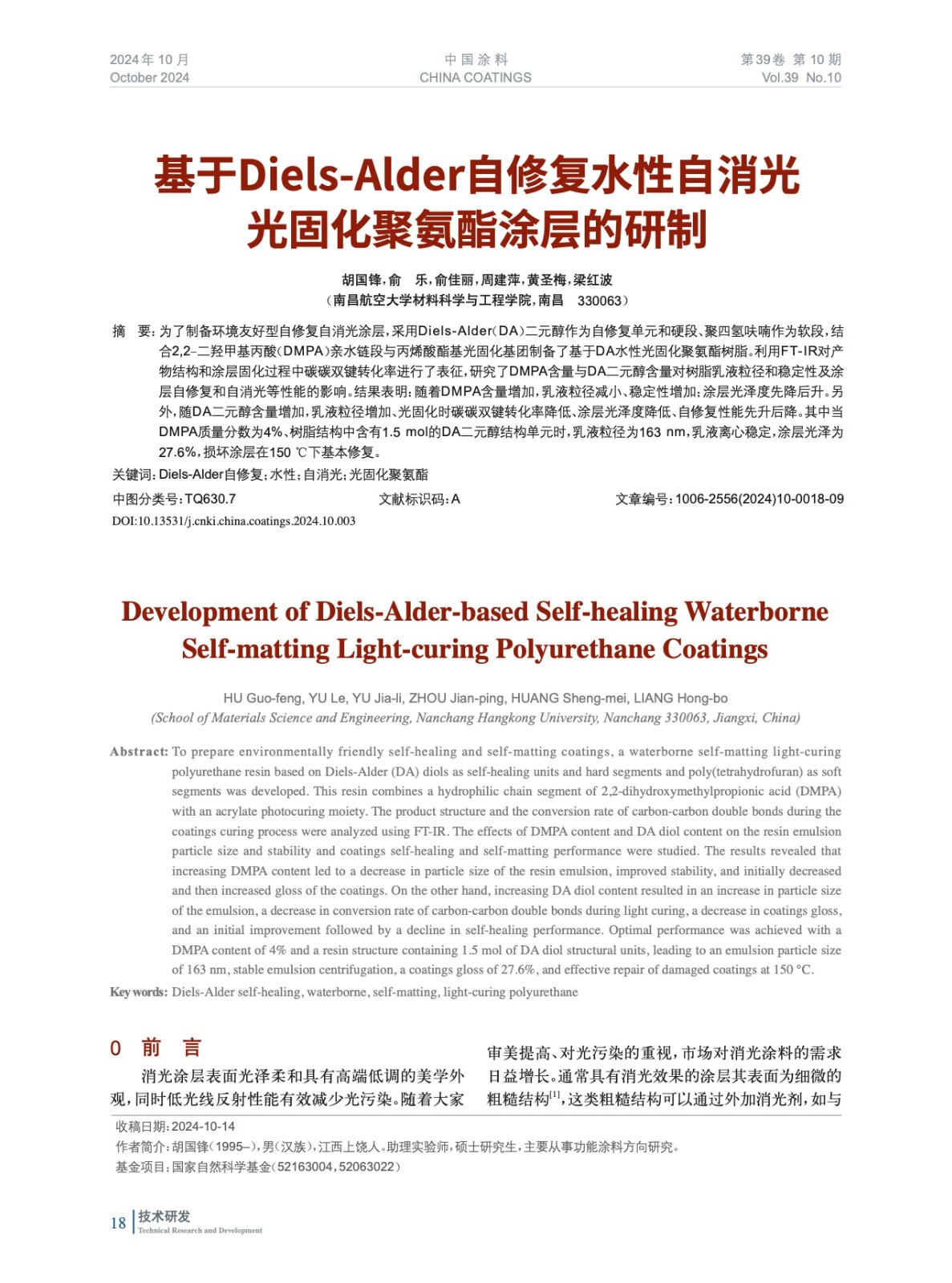

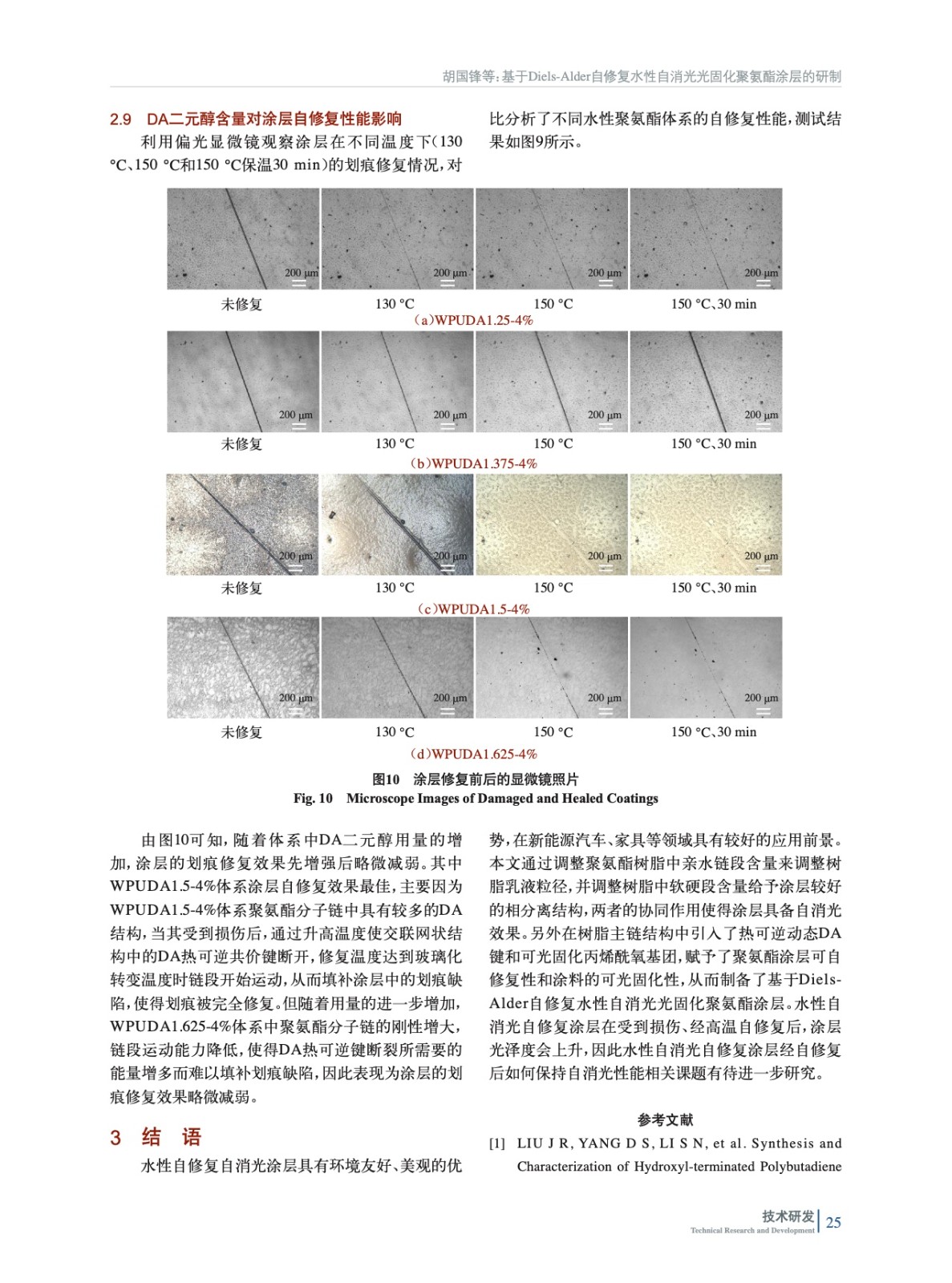

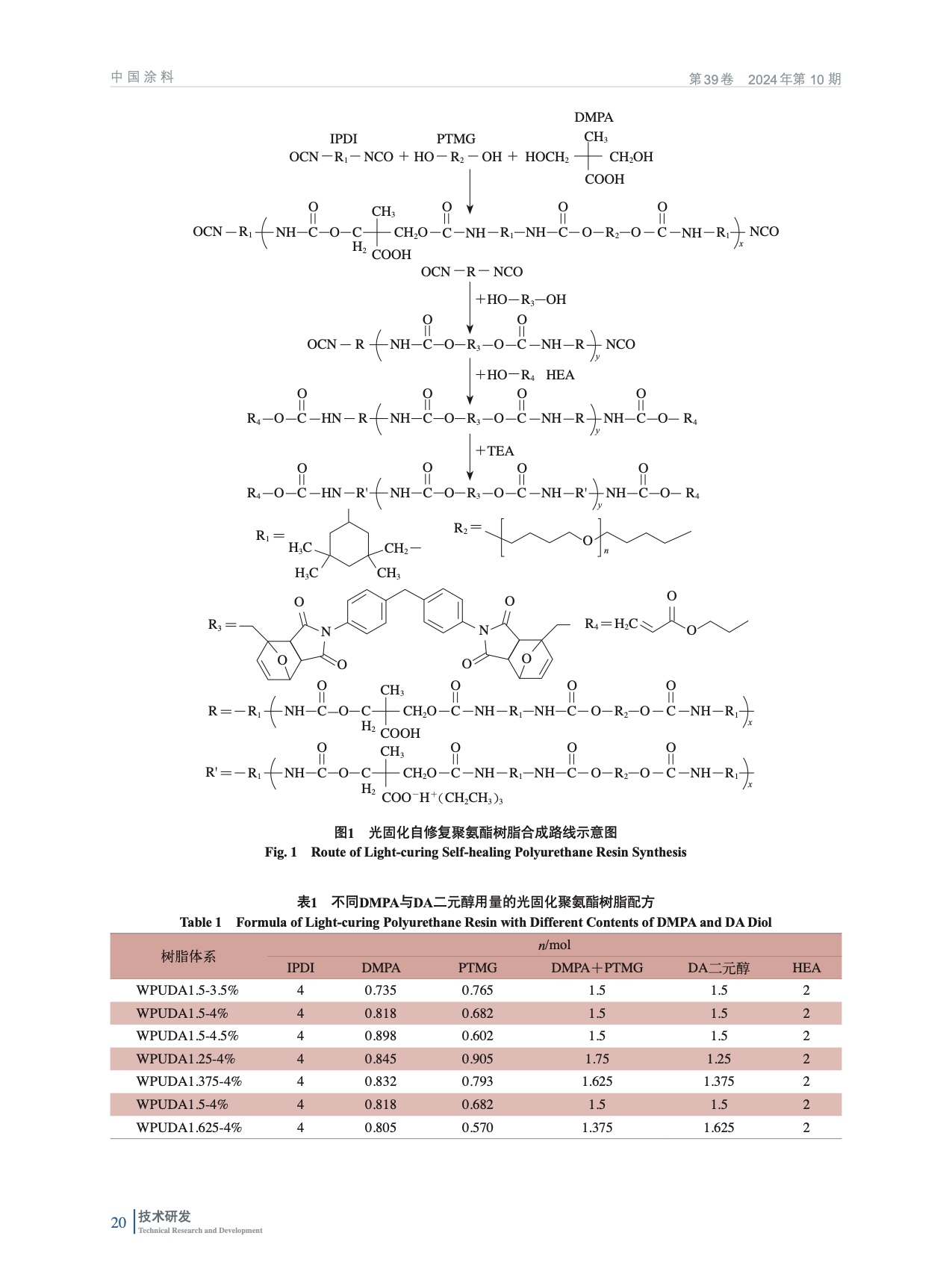

摘要：為了制備環境友好型自修復自消光涂層，采用Diels-Alder （DA）二元醇作為自修復單元和硬段、聚四氫呋喃作為軟段，結合2,2-二羥甲基丙酸（DMPA）親水鏈段與丙烯酸酯基光固化基團制備了基于DA水性光固化聚氨酯樹脂。利用FT-IR對產物結構和涂層固化過程中碳碳雙鍵轉化率進行了表征，研究了DMPA含量與DA二元醇含量對樹脂乳液粒徑和穩定性及涂層自修復和自消光等性能的影響。結果表明：隨著DMPA含量增加，乳液粒徑減小、穩定性增加；涂層光澤度先降后升。另外，隨DA二元醇含量增加，乳液粒徑增加、光固化時碳碳雙鍵轉化率降低、涂層光澤度降低、自修復性能先升后降。其中當DMPA質量分數為4%、樹脂結構中含有1.5 mol的DA二元醇結構單元時，乳液粒徑為163 nm，乳液離心穩定，涂層光澤為27.6%，損壞涂層在150 ℃下基本修復。
