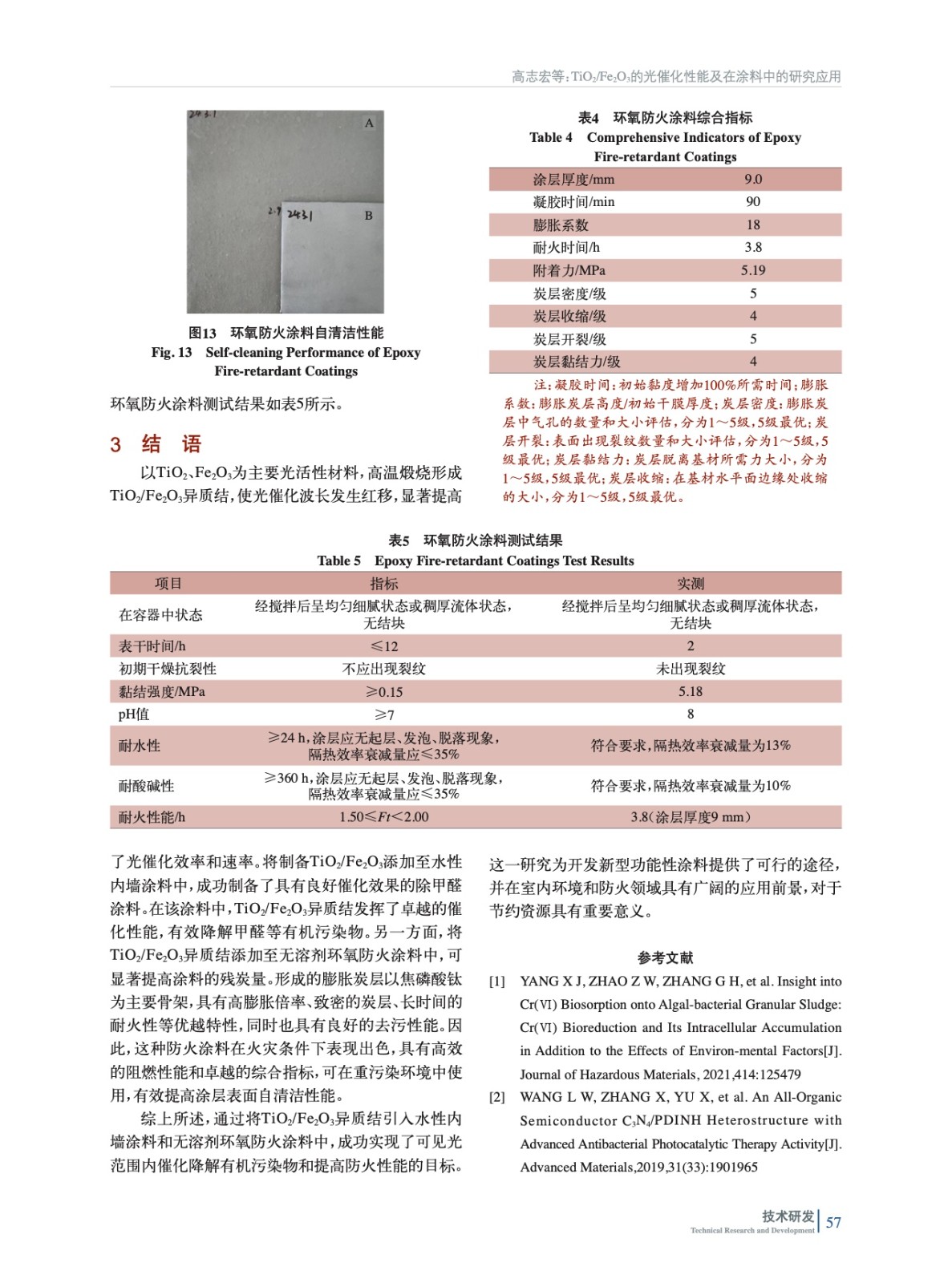

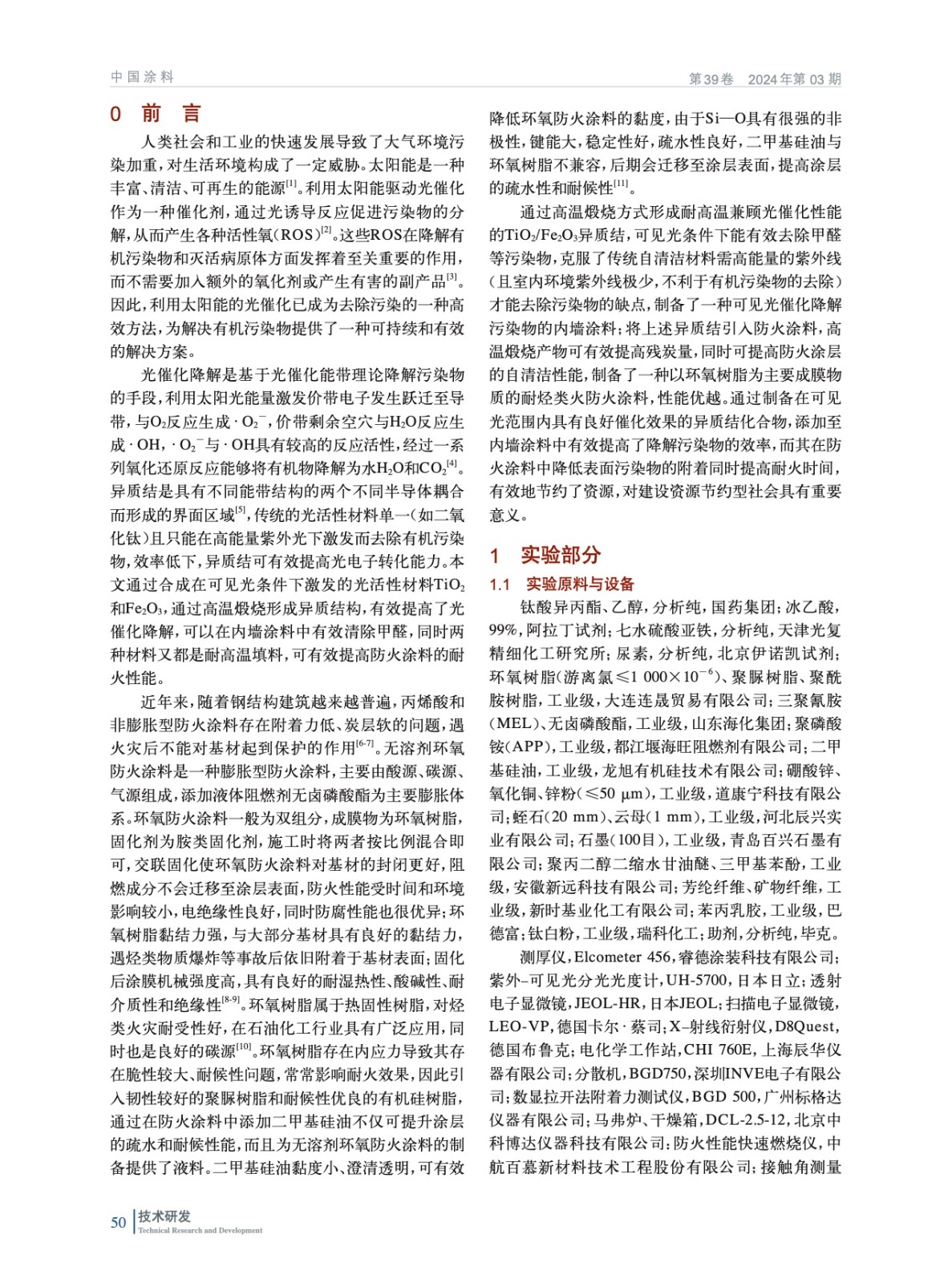

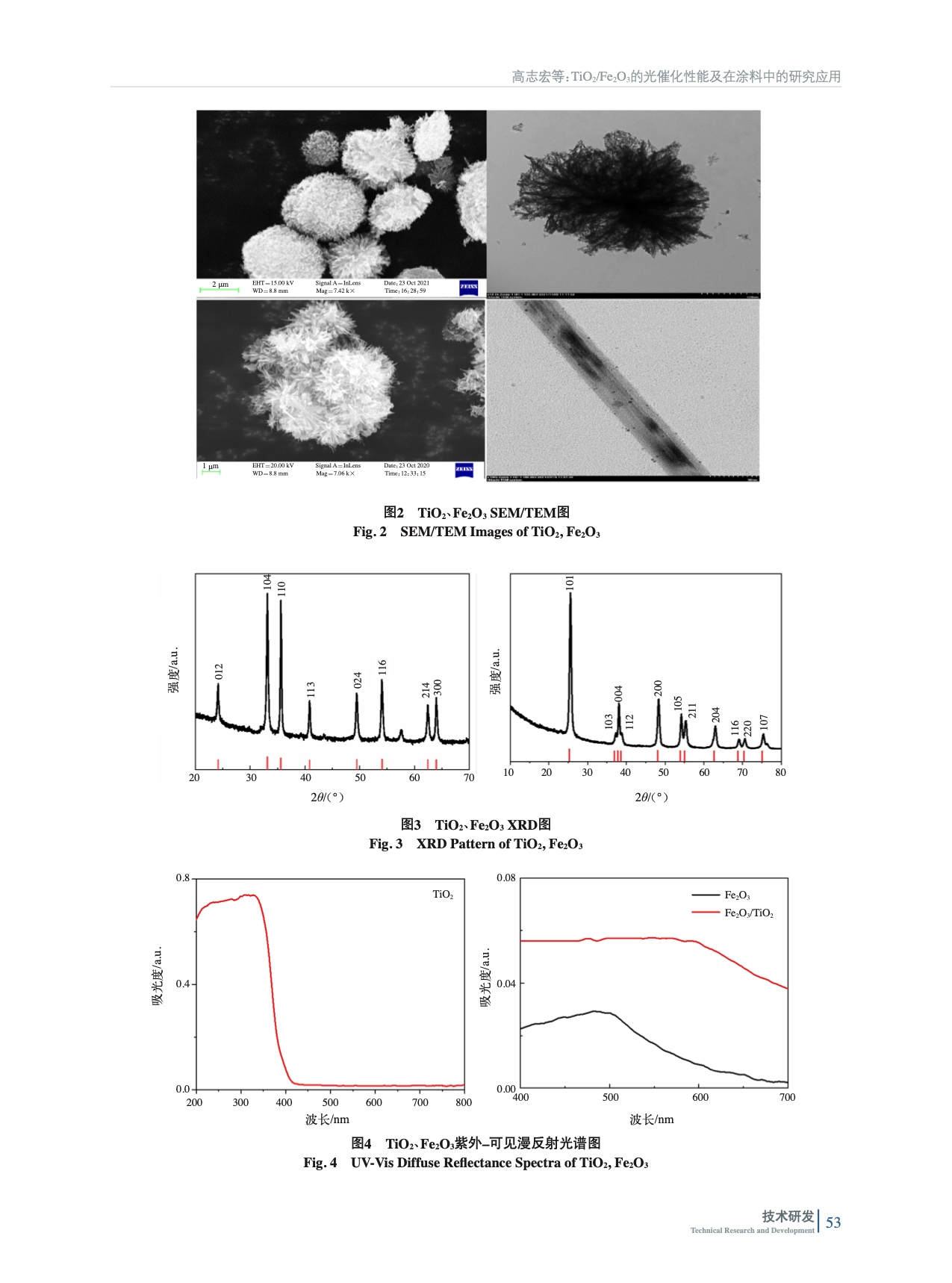

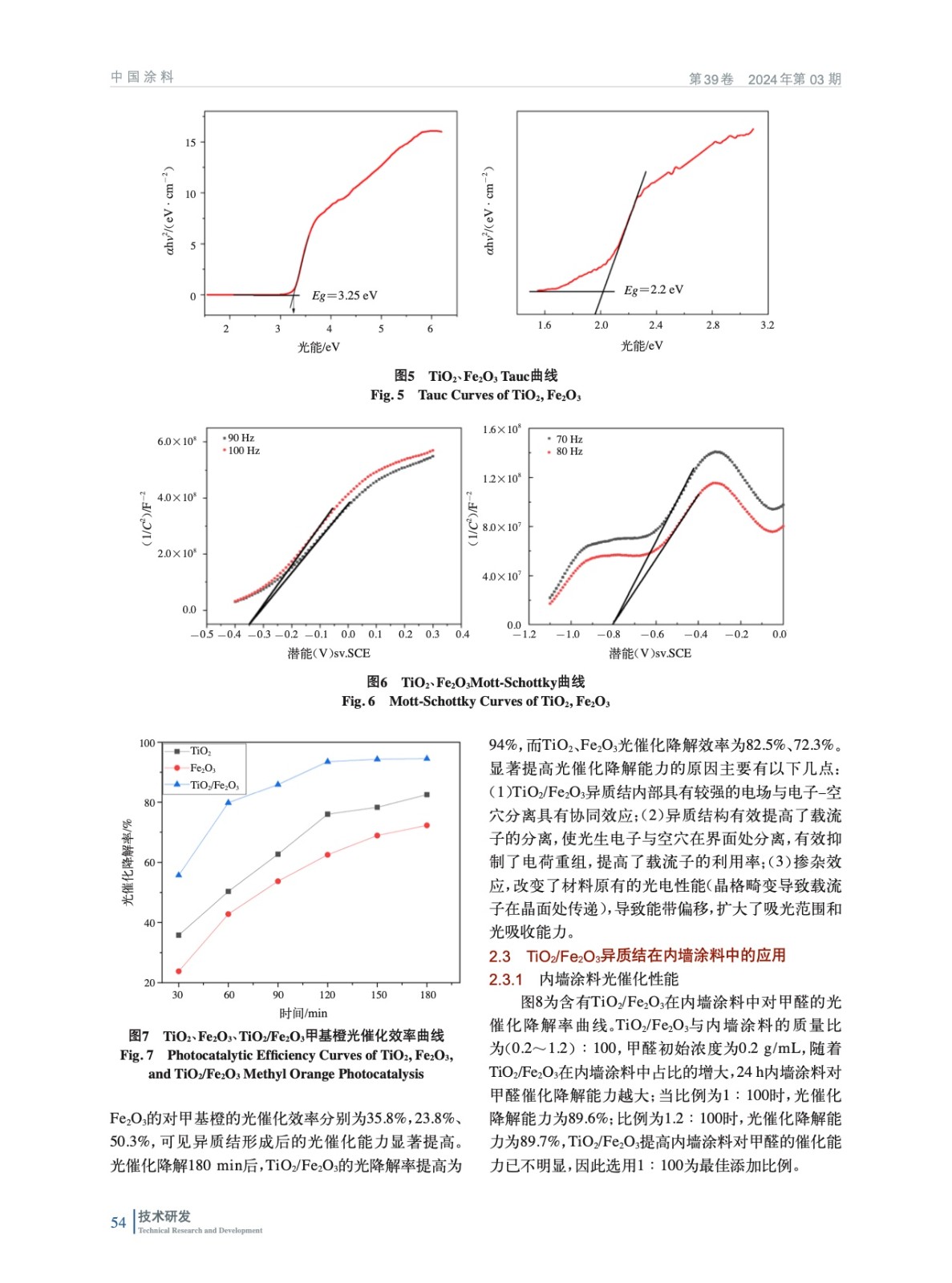

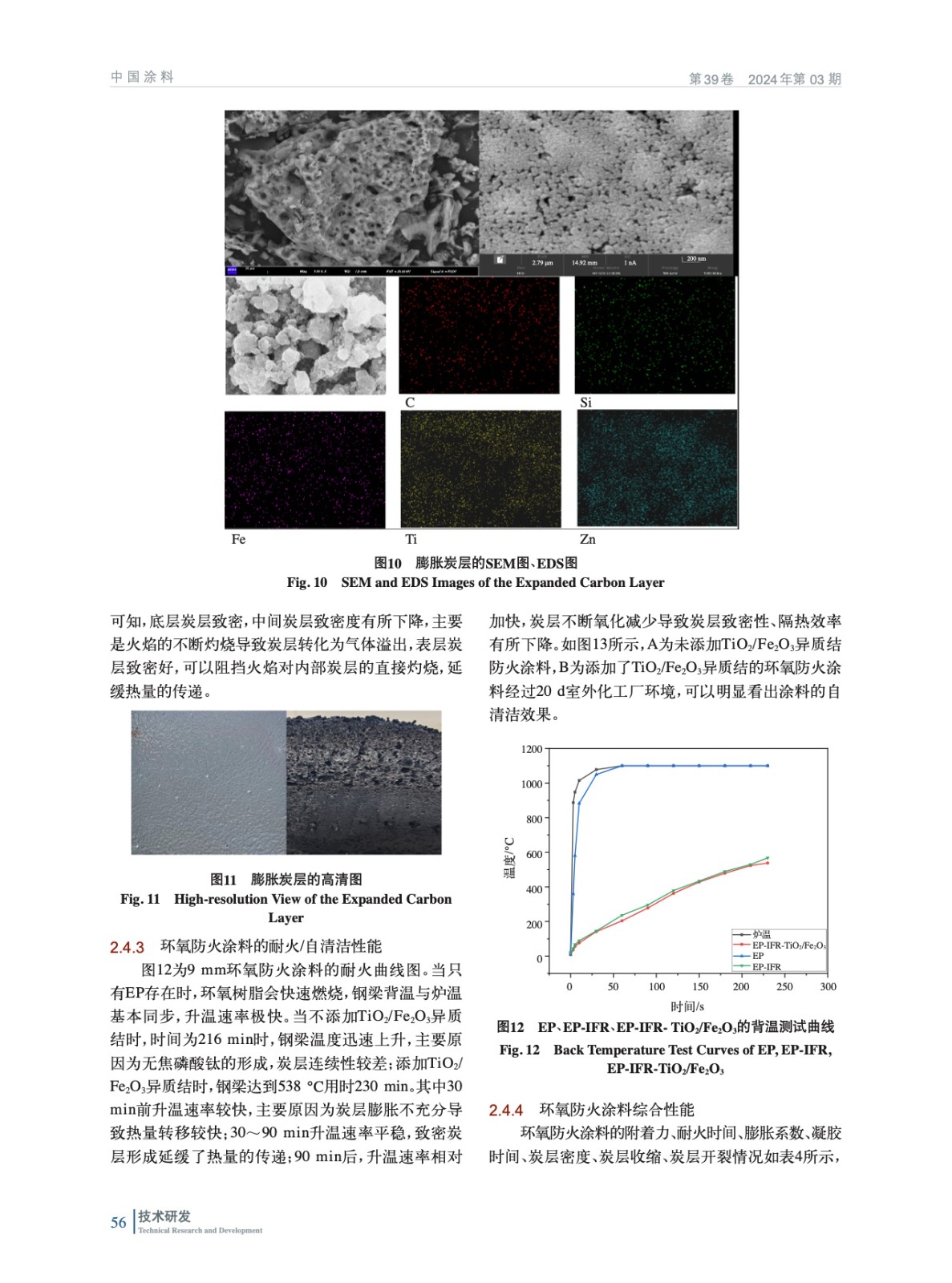

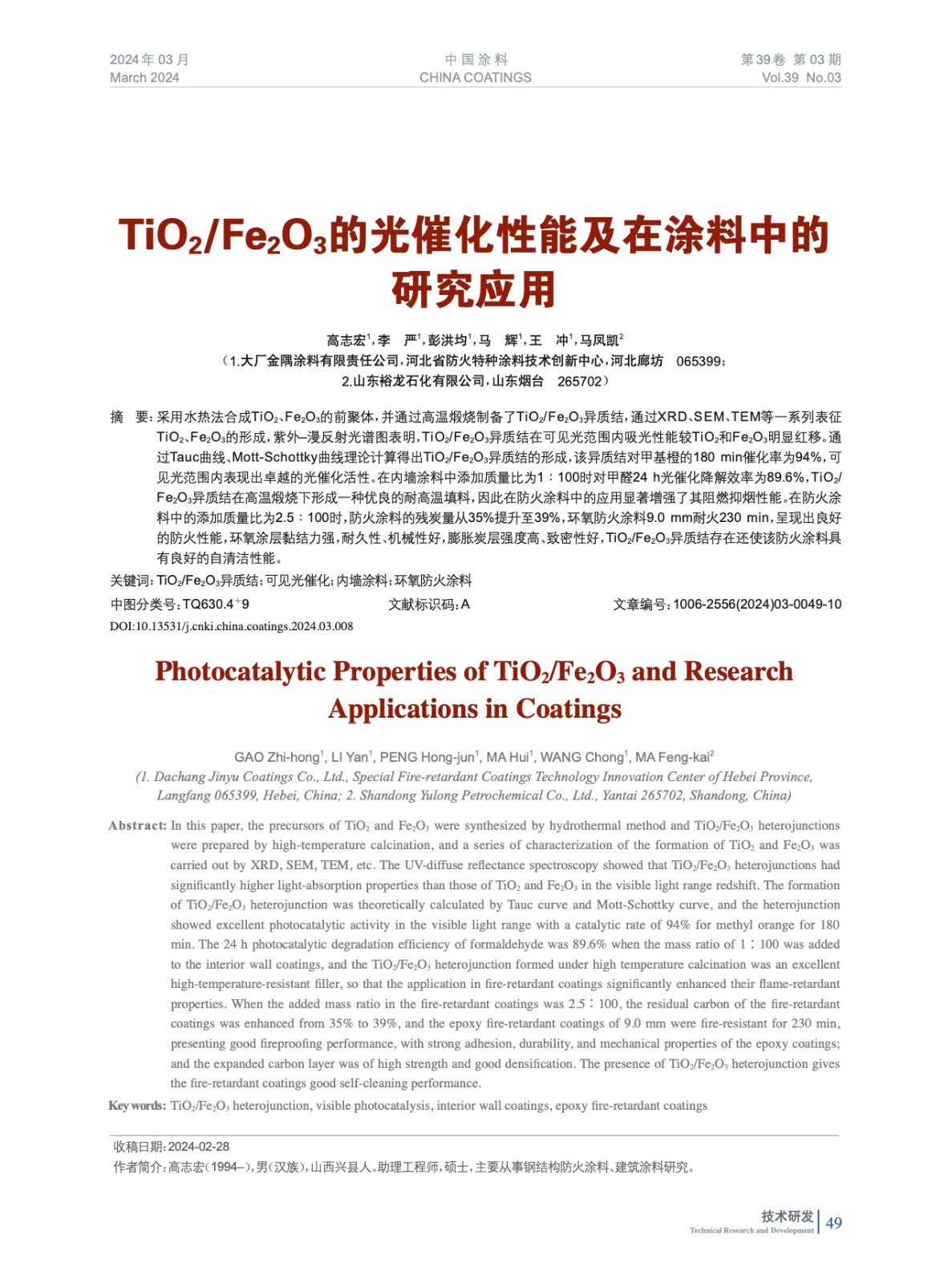

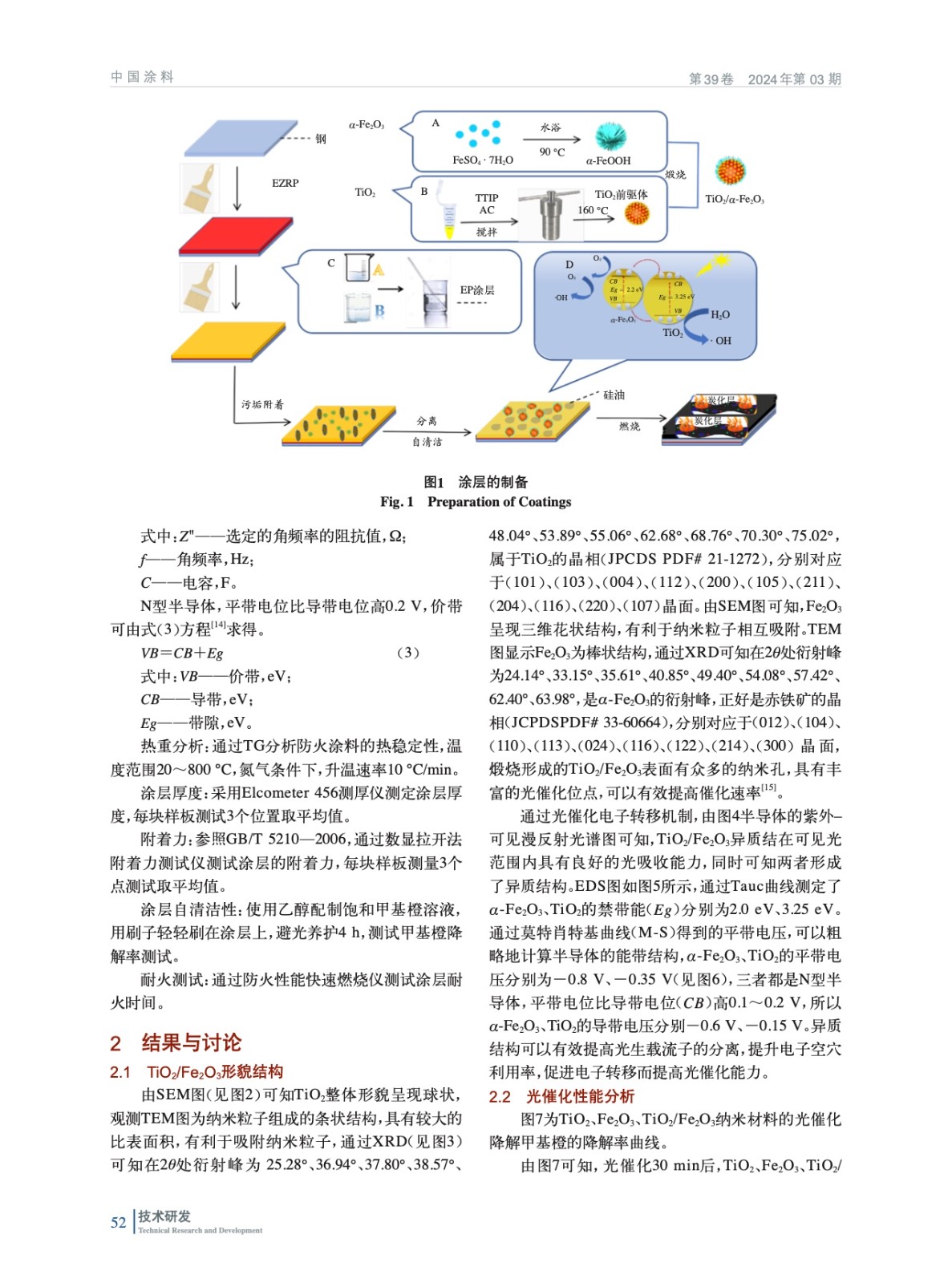

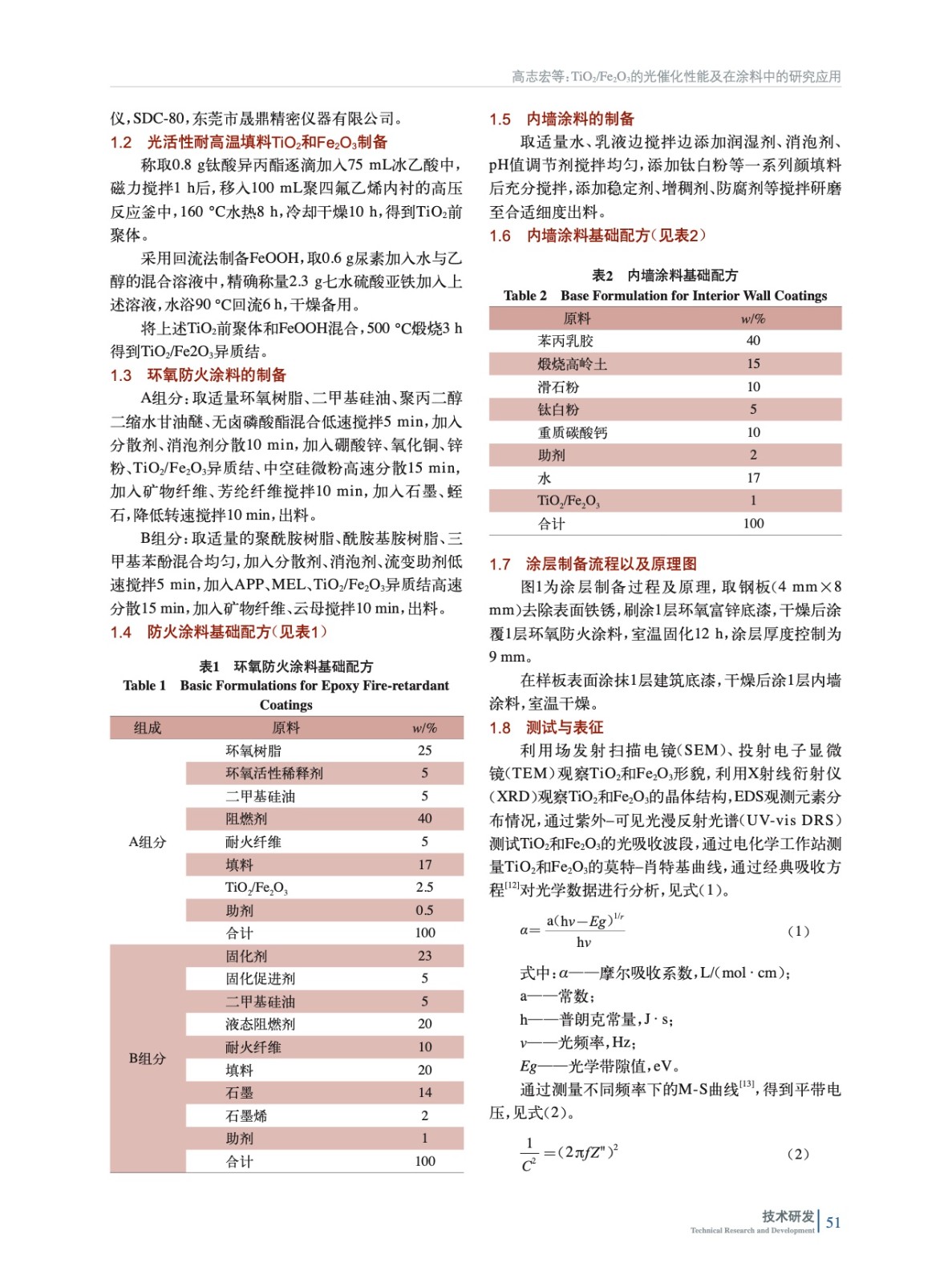

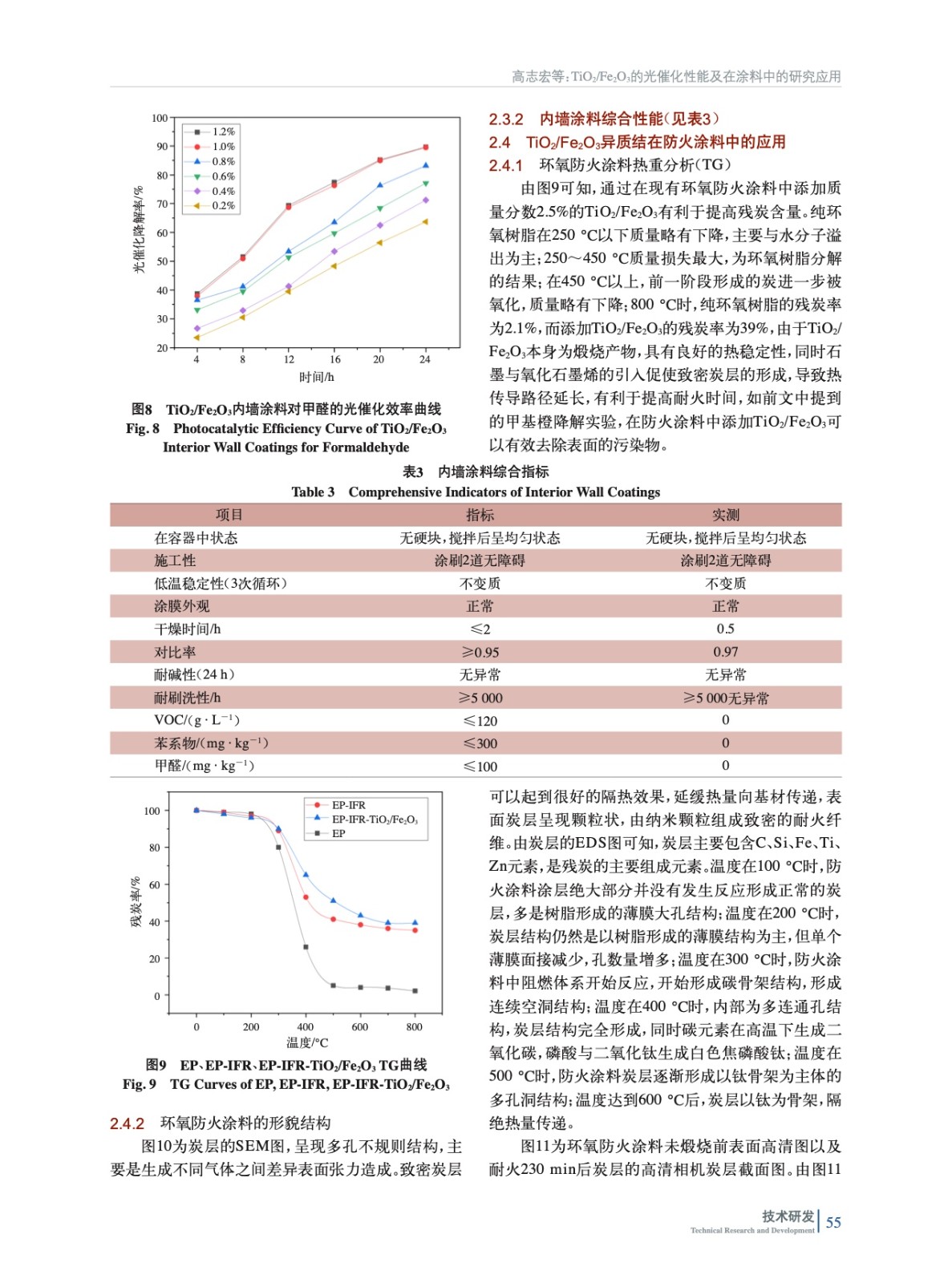

摘要：采用水熱法合成TiO2、Fe2O3的前聚體，并通過高溫煅燒制備了TiO2/Fe2O3異質結，通過XRD、SEM、TEM等一系列表征TiO2、Fe2O3的形成，紫外–漫反射光譜圖表明，TiO2/Fe2O3異質結在可見光范圍內吸光性能較TiO2和Fe2O3明顯紅移。通過Tauc曲線、Mott-Schottky曲線理論計算得出TiO2/Fe2O3異質結的形成，該異質結對甲基橙的180 min催化率為94%，可見光范圍內表現出卓越的光催化活性。在內墻涂料中添加質量比為1∶100時對甲醛24 h 光催化降解效率為89.6%，TiO2/Fe2O3異質結在高溫煅燒下形成一種優良的耐高溫填料，因此在防火涂料中的應用顯著增強了其阻燃抑煙性能。在防火涂料中的添加質量比為2.5∶100時，防火涂料的殘炭量從35%提升至39%，環氧防火涂料9.0 mm耐火230 min，呈現出良好的防火性能，環氧涂層黏結力強，耐久性、機械性好，膨脹炭層強度高、致密性好，TiO2/Fe2O3異質結存在還使該防火涂料具有良好的自清潔性能。
