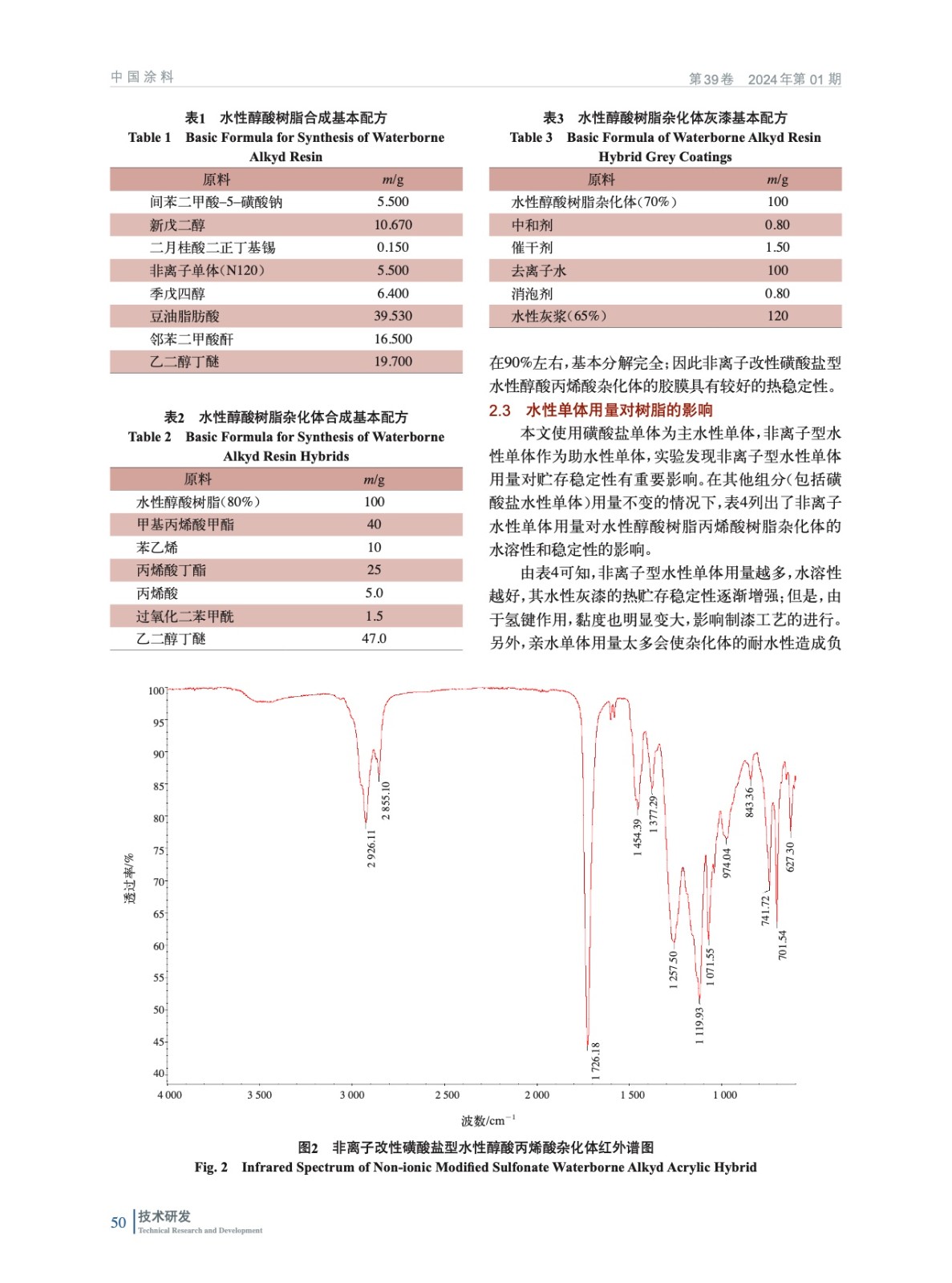

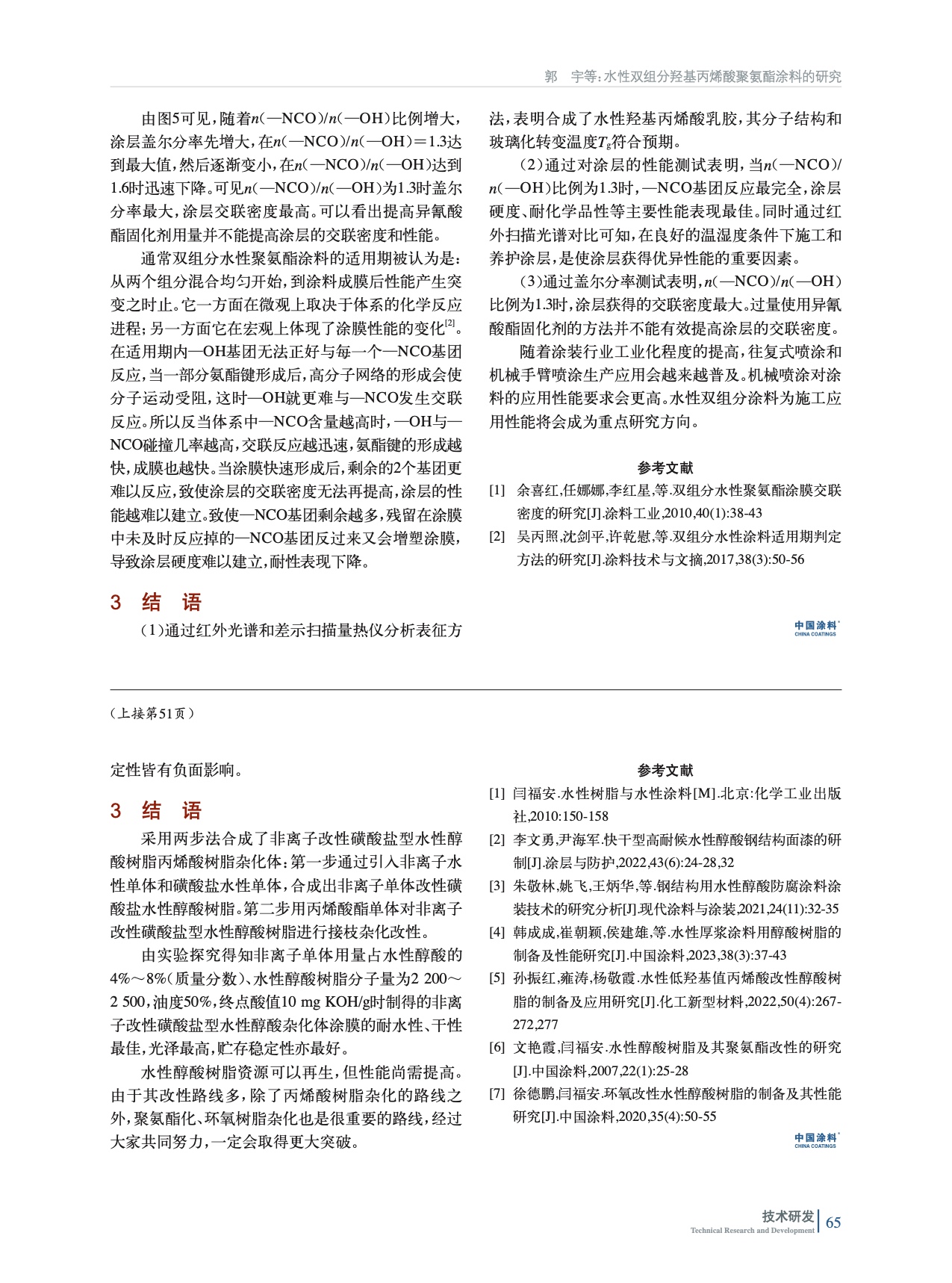

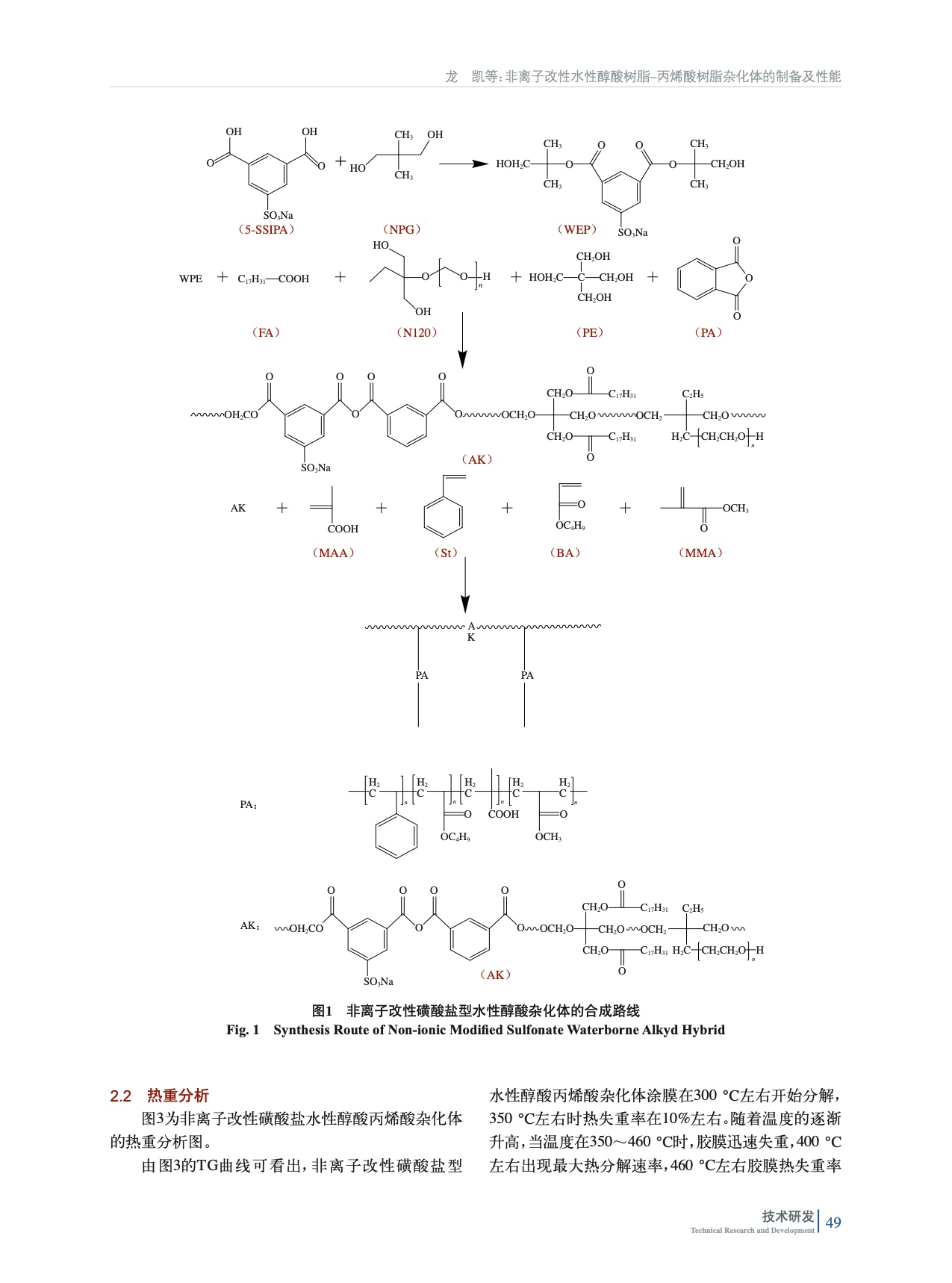

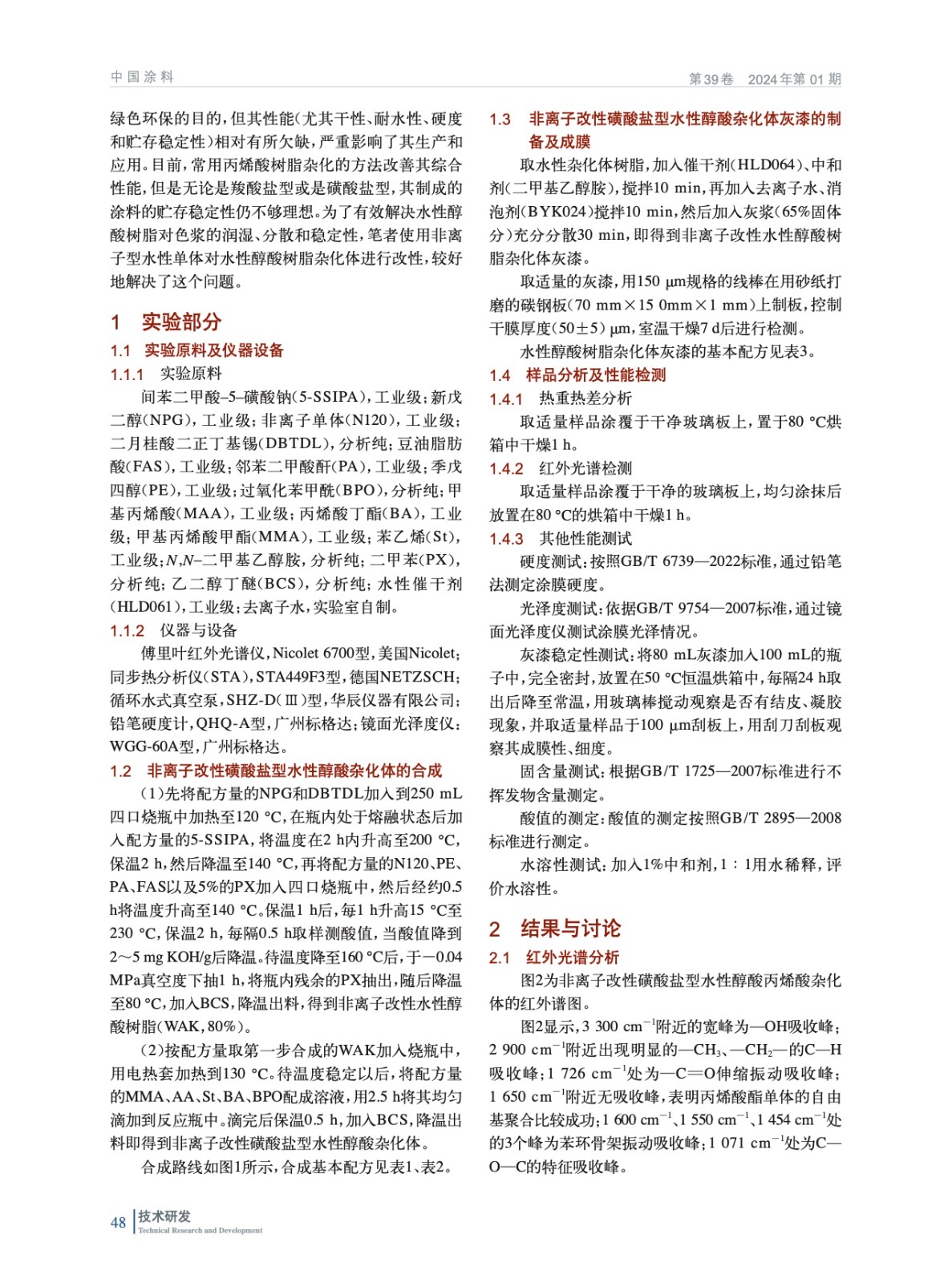

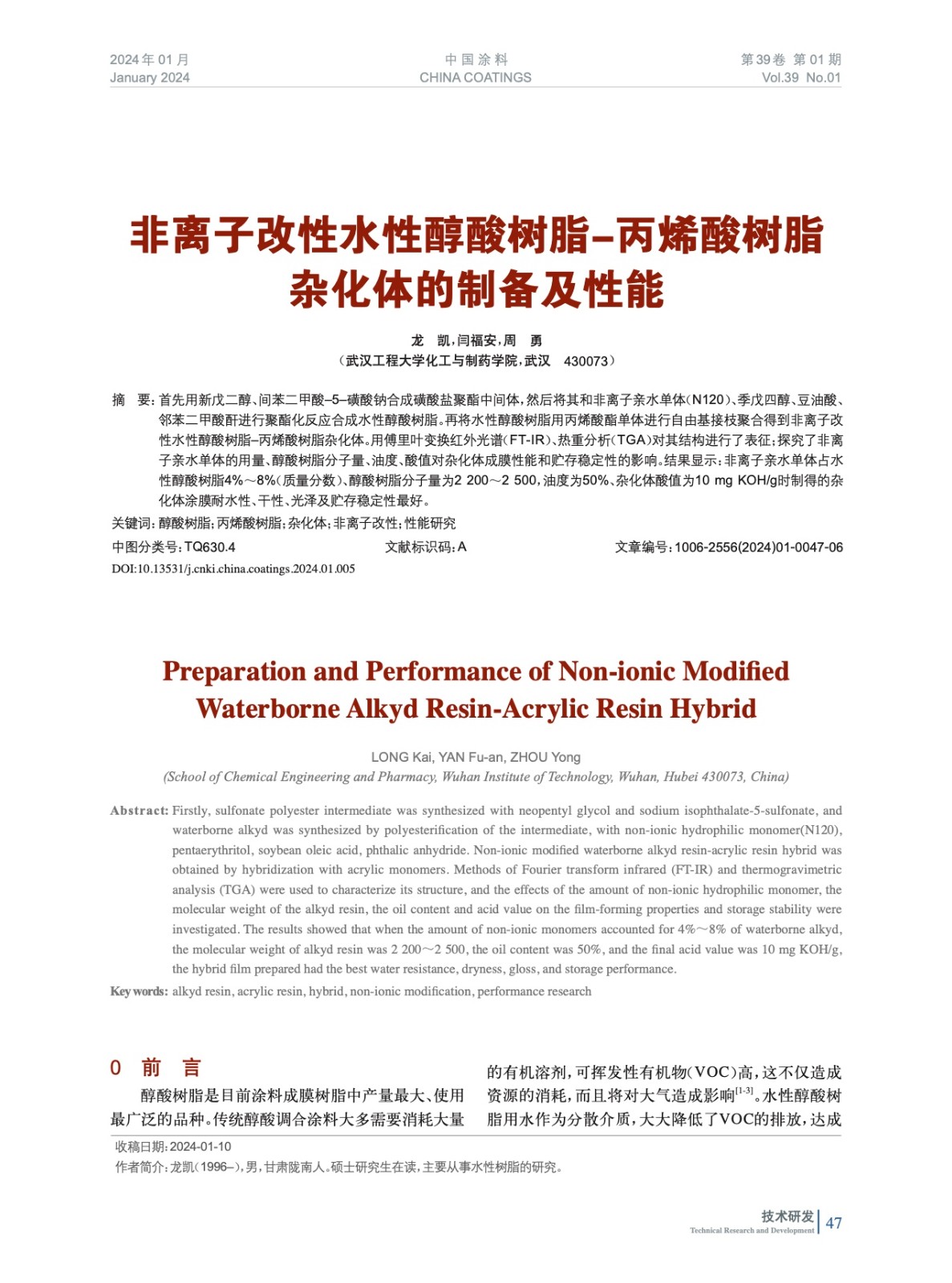

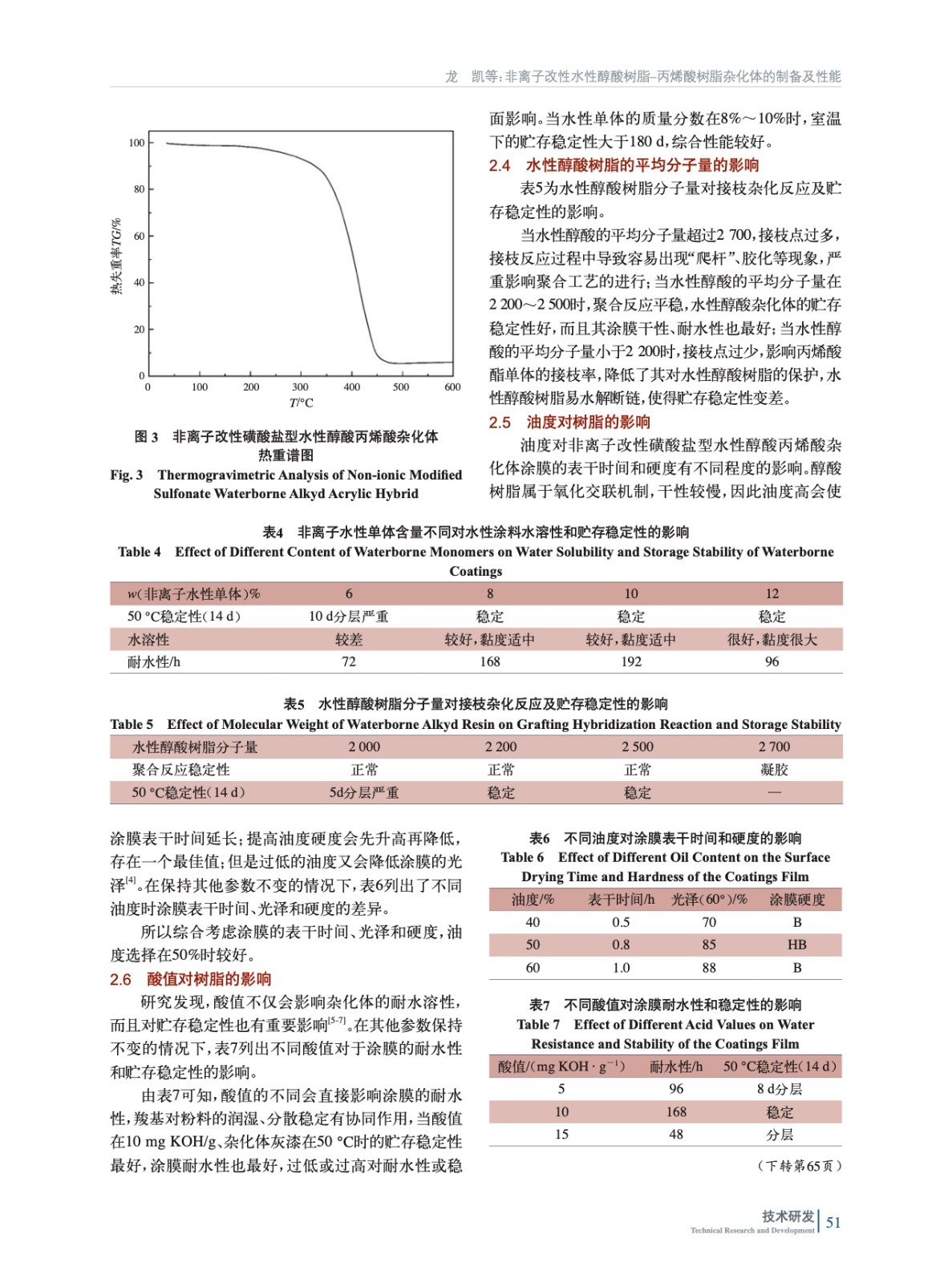

摘要：首先用新戊二醇、間苯二甲酸–5–磺酸鈉合成磺酸鹽聚酯中間體，然后將其和非離子親水單體（N120）、季戊四醇、豆油酸、鄰苯二甲酸酐進行聚酯化反應合成水性醇酸樹脂。再將水性醇酸樹脂用丙烯酸酯單體進行自由基接枝聚合得到非離子改性水性醇酸樹脂–丙烯酸樹脂雜化體。用傅里葉變換紅外光譜（FT-IR）、熱重分析（TGA）對其結構進行了表征；探究了非離子親水單體的用量、醇酸樹脂分子量、油度、酸值對雜化體成膜性能和貯存穩定性的影響。結果顯示：非離子親水單體占水性醇酸樹脂4%～8%（質量分數）、醇酸樹脂分子量為2 200～2 500，油度為50%、雜化體酸值為10 mg KOH/g時制得的雜化體涂膜耐水性、干性、光澤及貯存穩定性最好。
