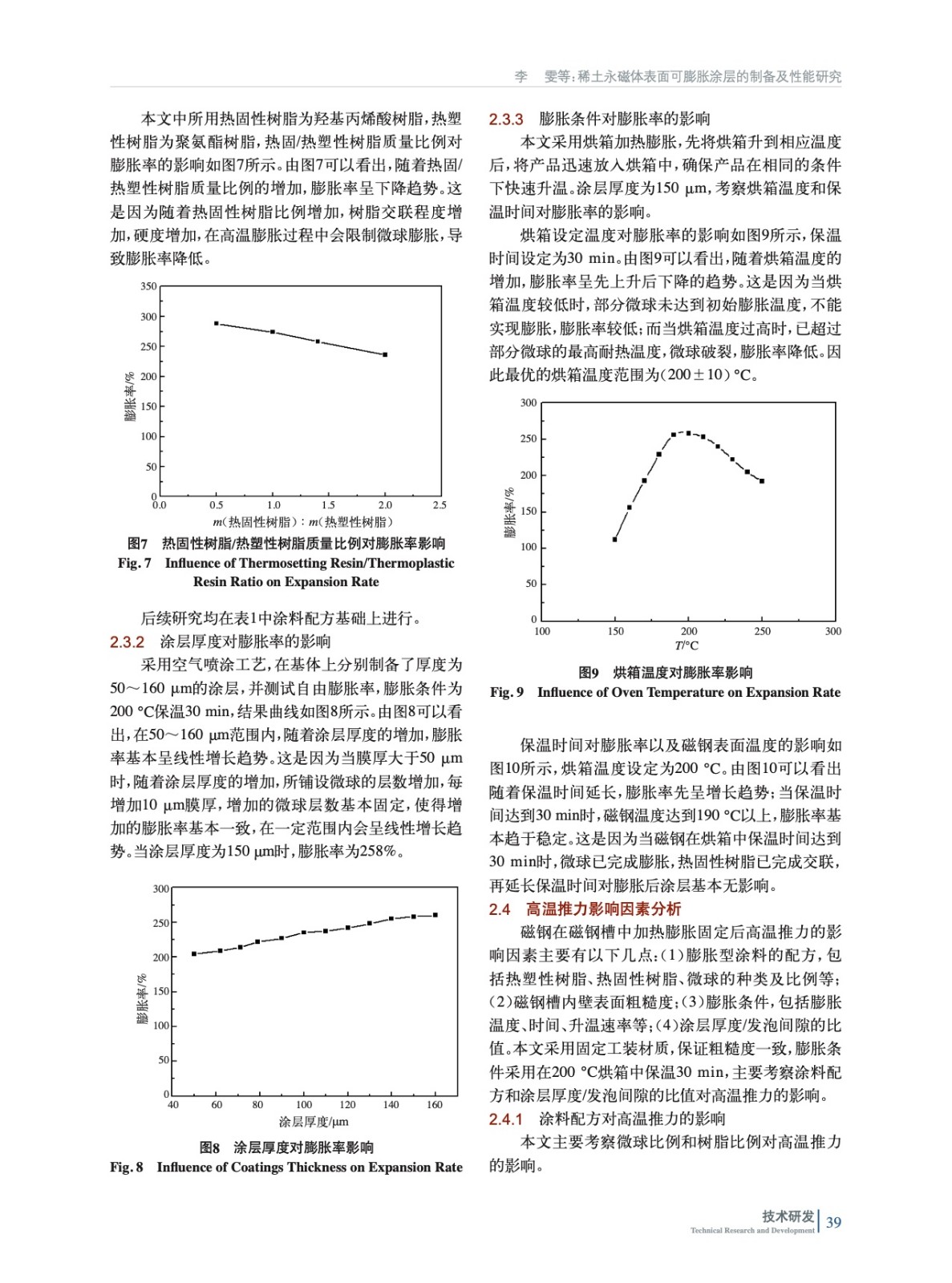

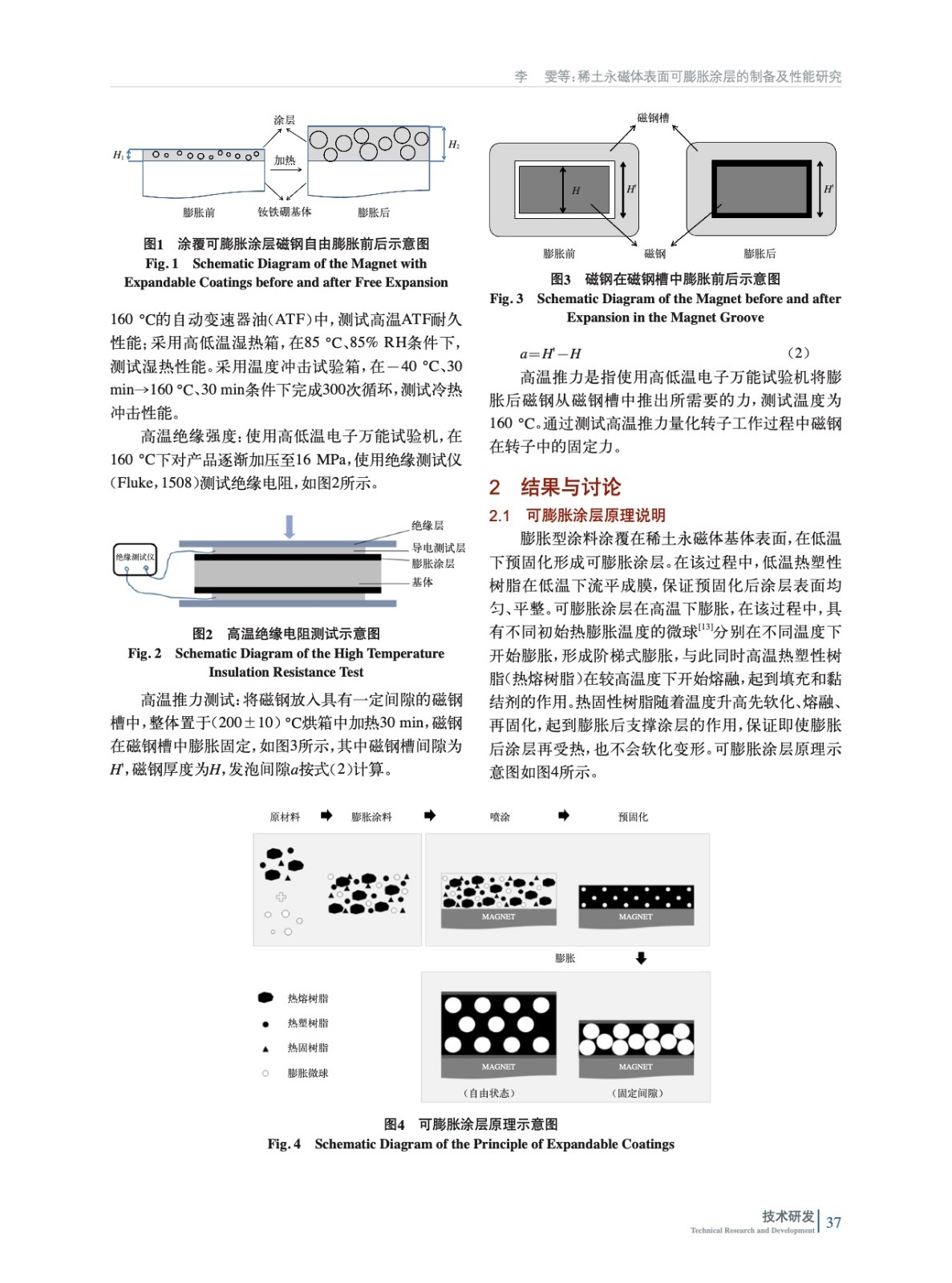

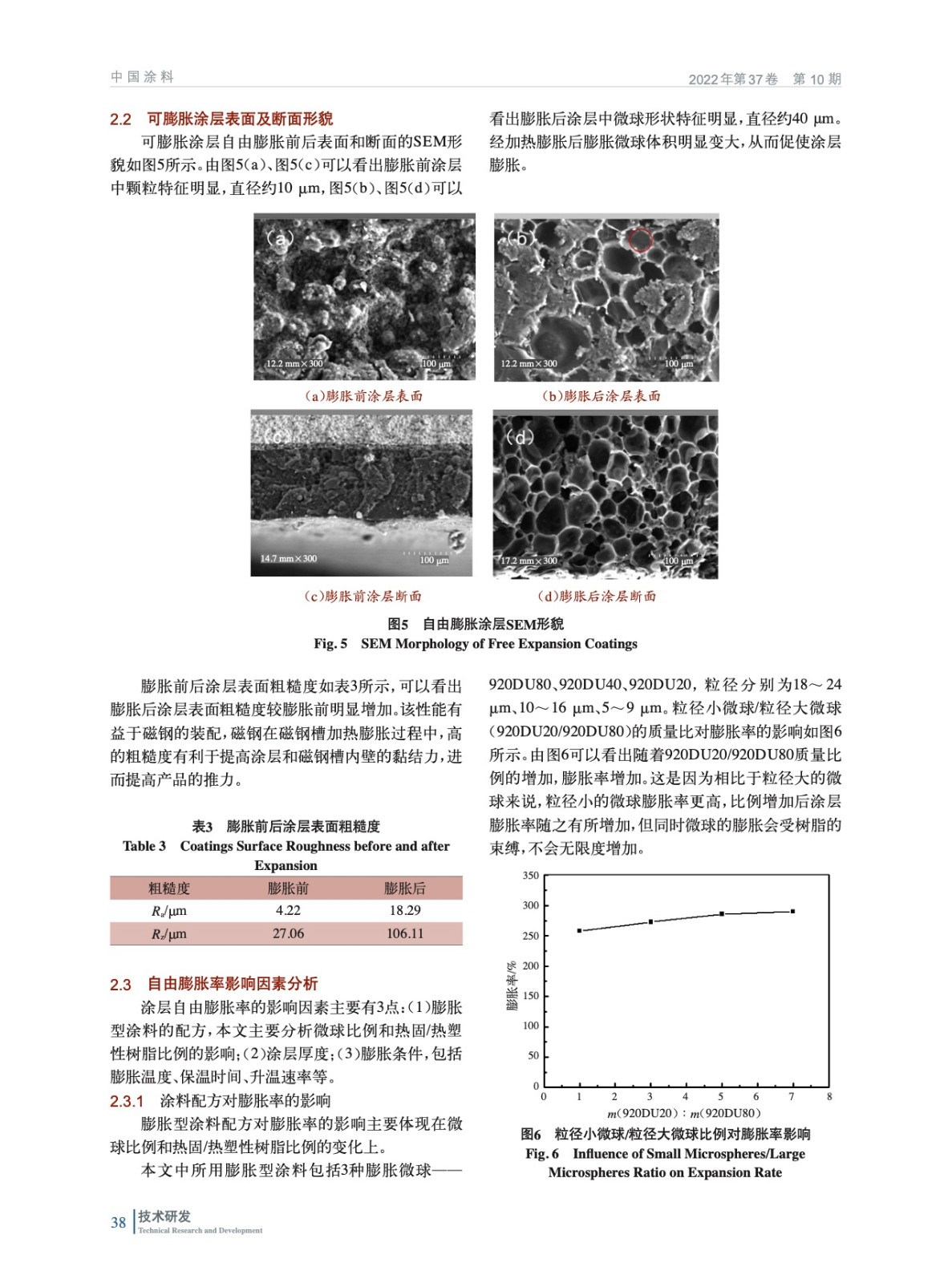

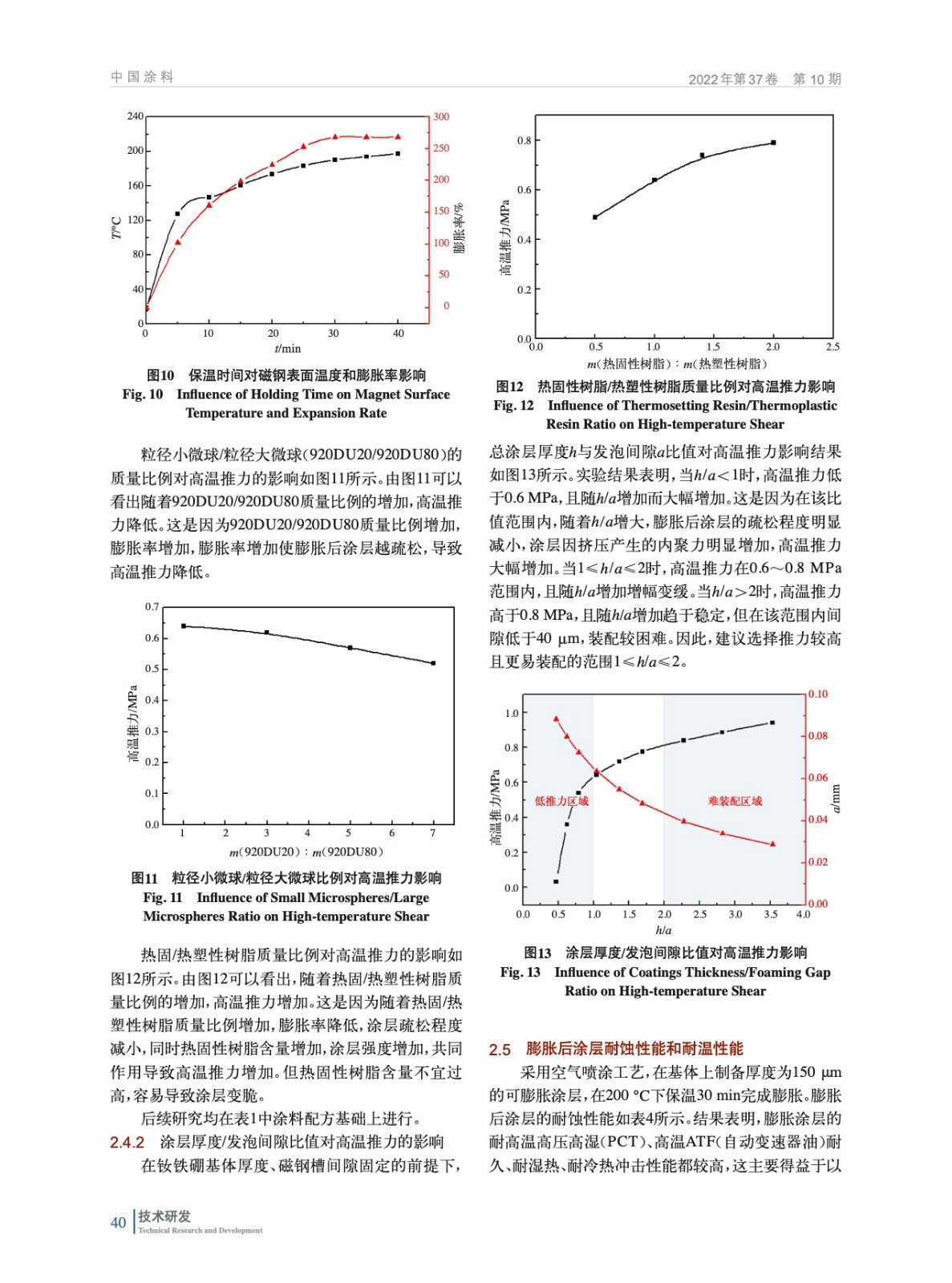

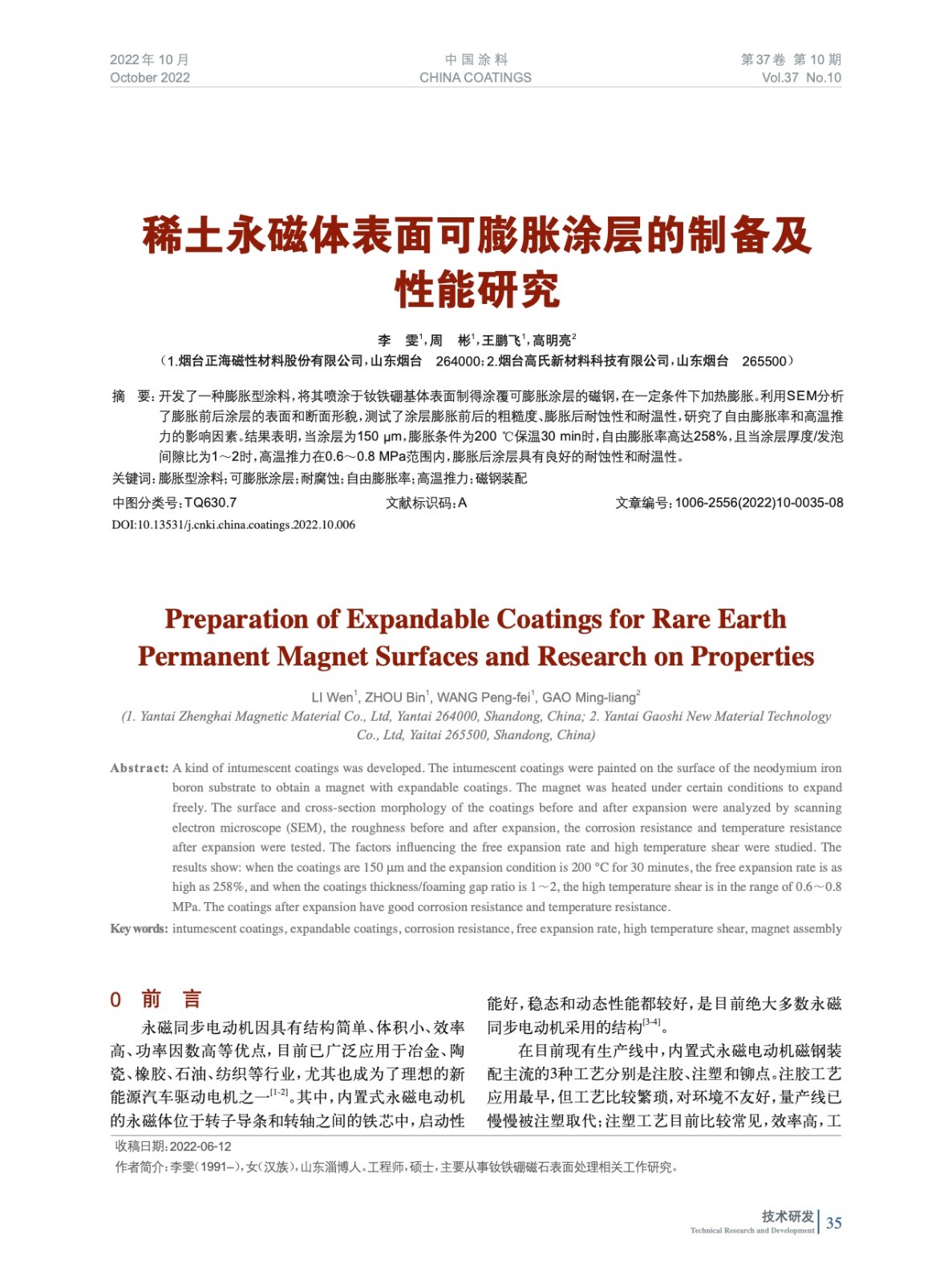

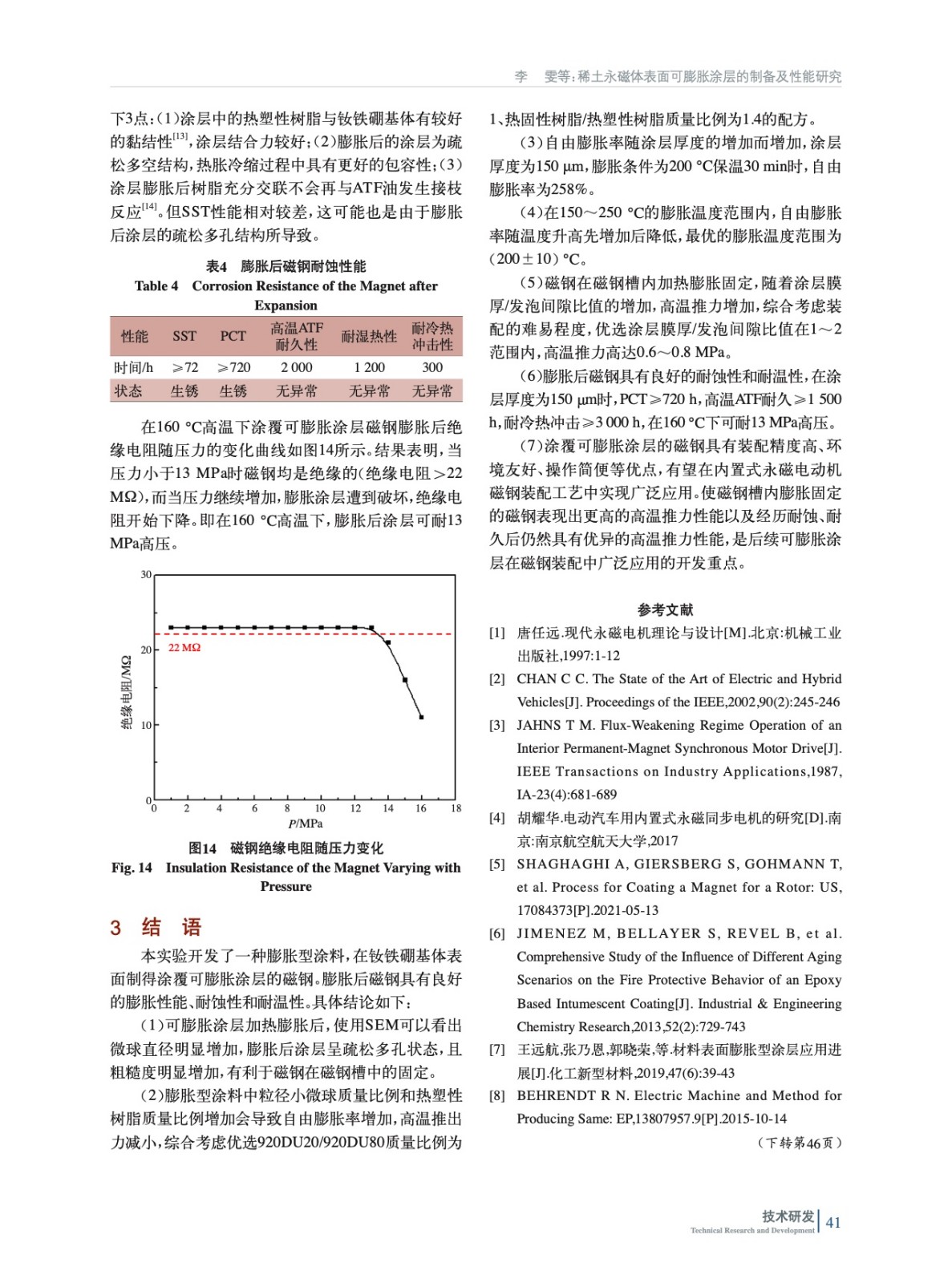

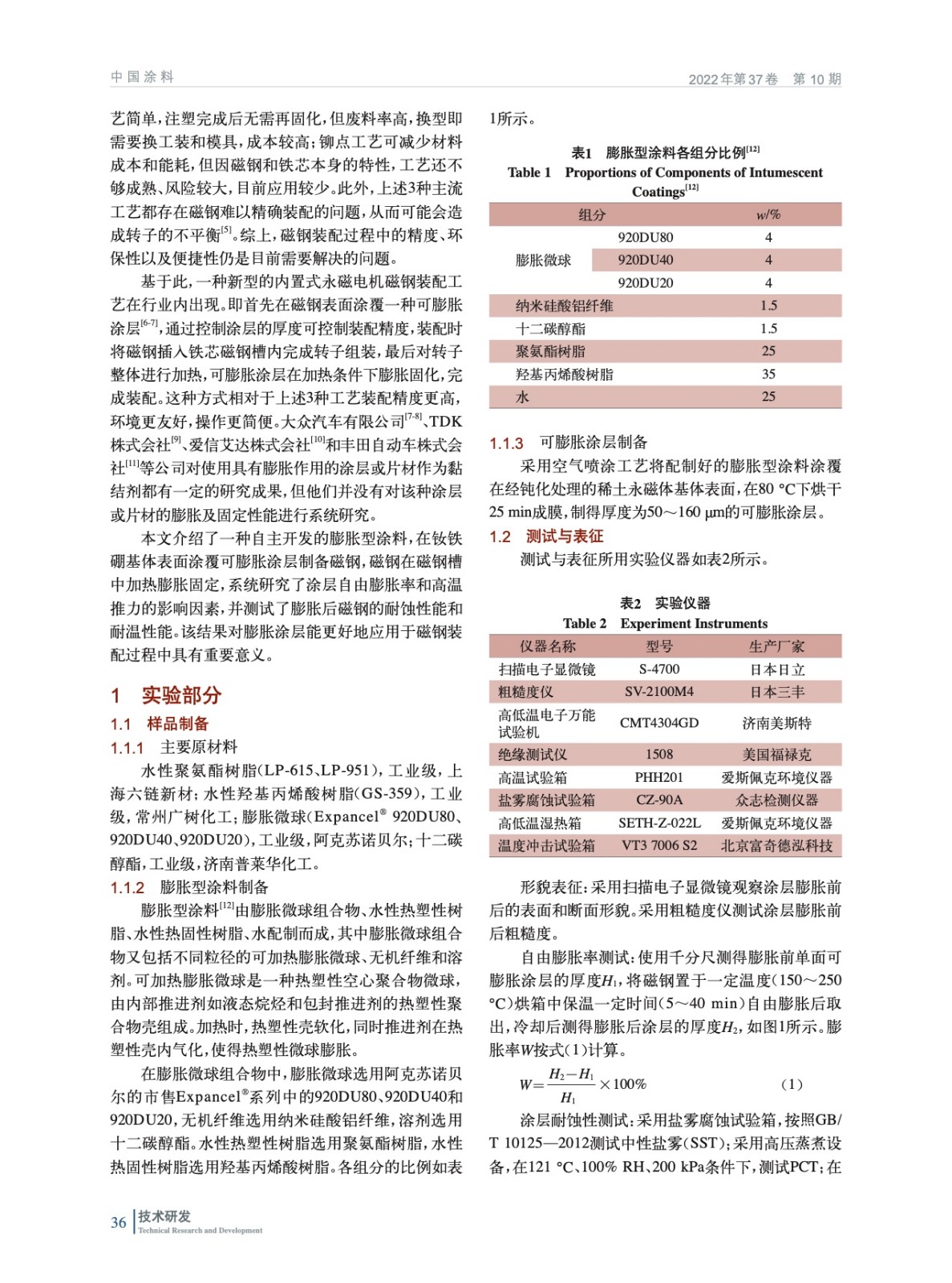

摘要：開發了一種膨脹型涂料，將其噴涂于釹鐵硼基體表面制得涂覆可膨脹涂層的磁鋼，在一定條件下加熱膨脹。經測試表明，當涂層為150 μm，膨脹條件為200 ℃保溫30 min時，自由膨脹率高達258%，且當涂層厚度/發泡間隙比為1～2時，高溫推力在0.6～0.8 MPa范圍內，膨脹后涂層具有良好的耐蝕性和耐溫性。
