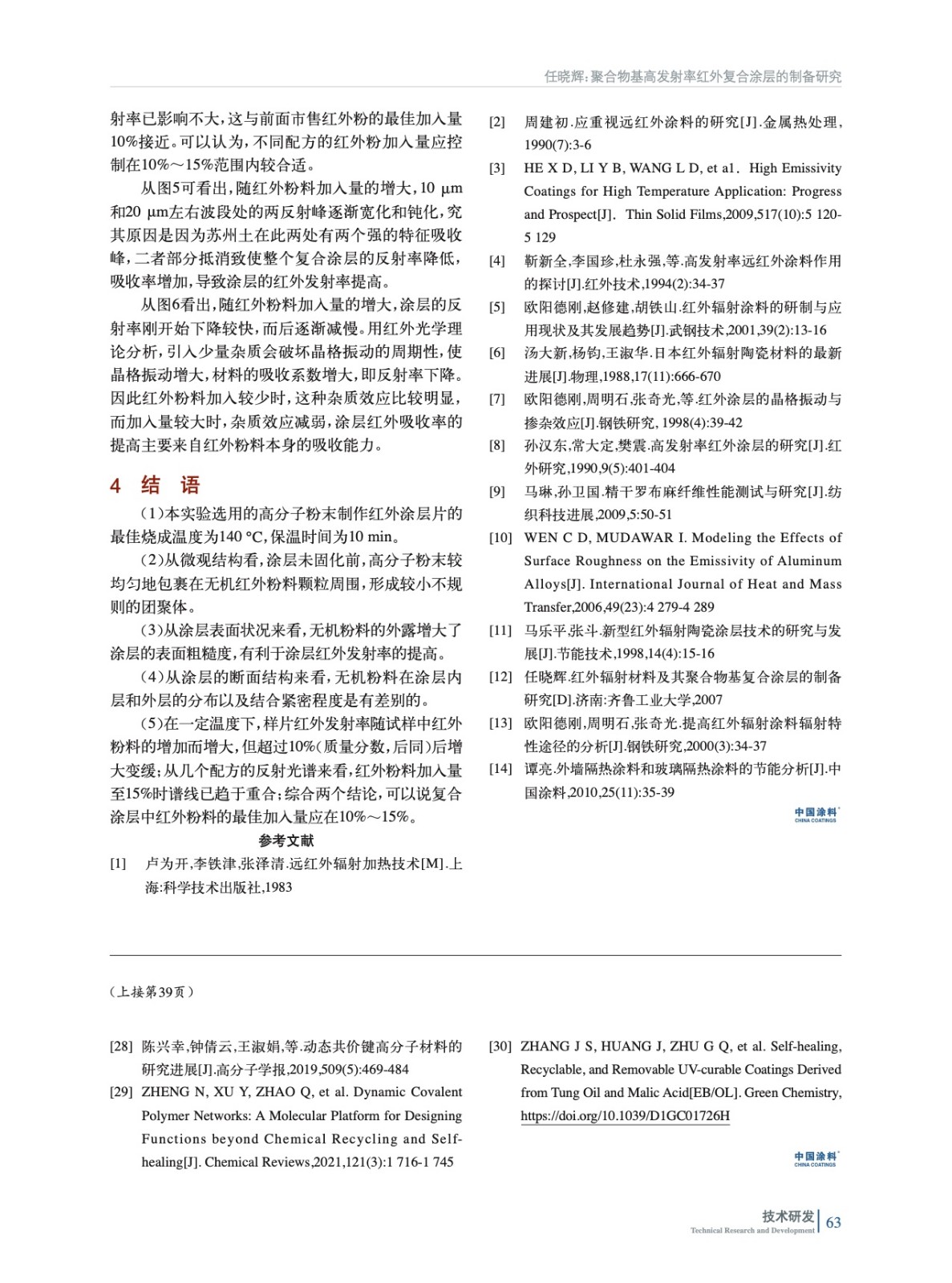

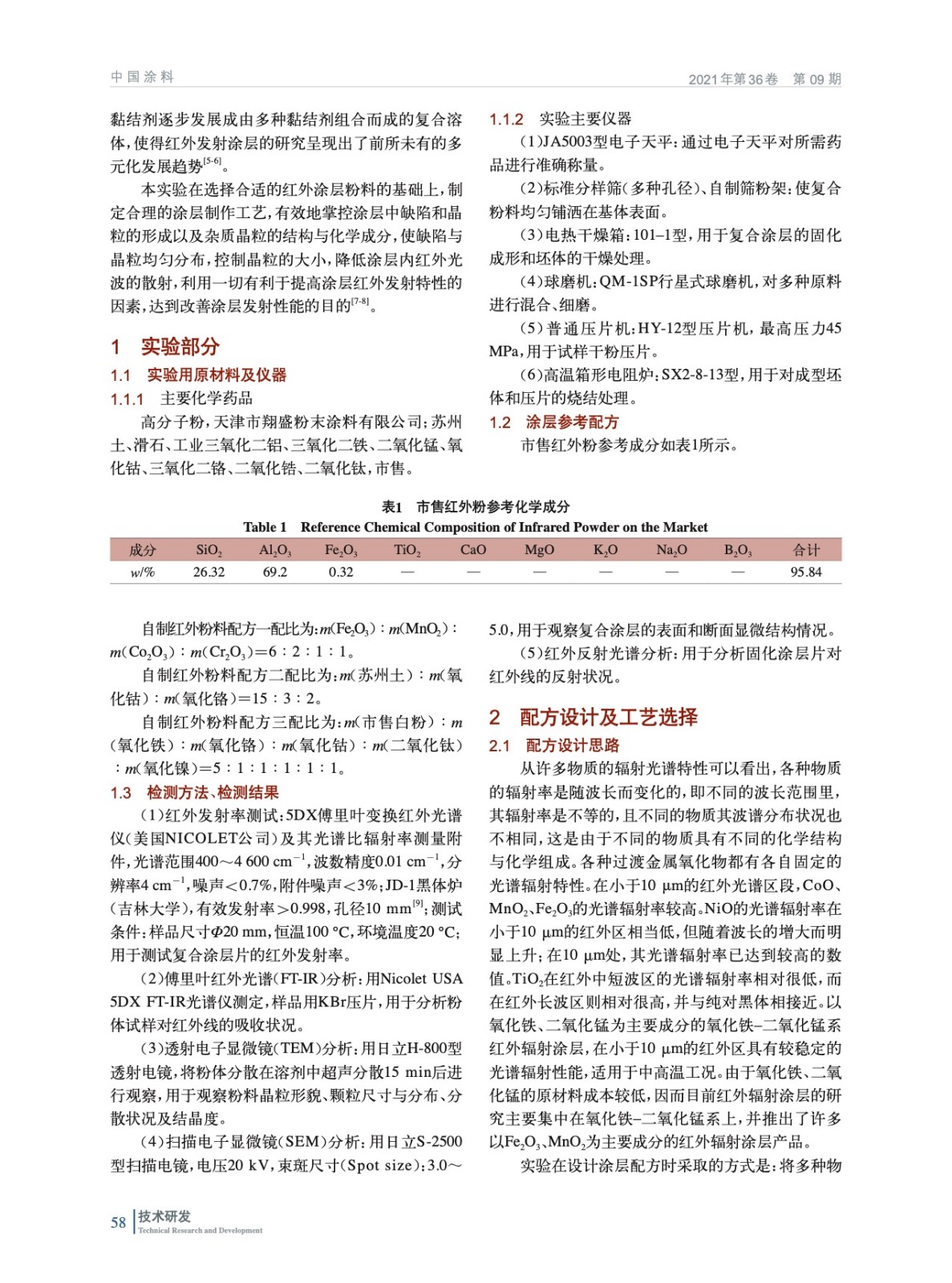

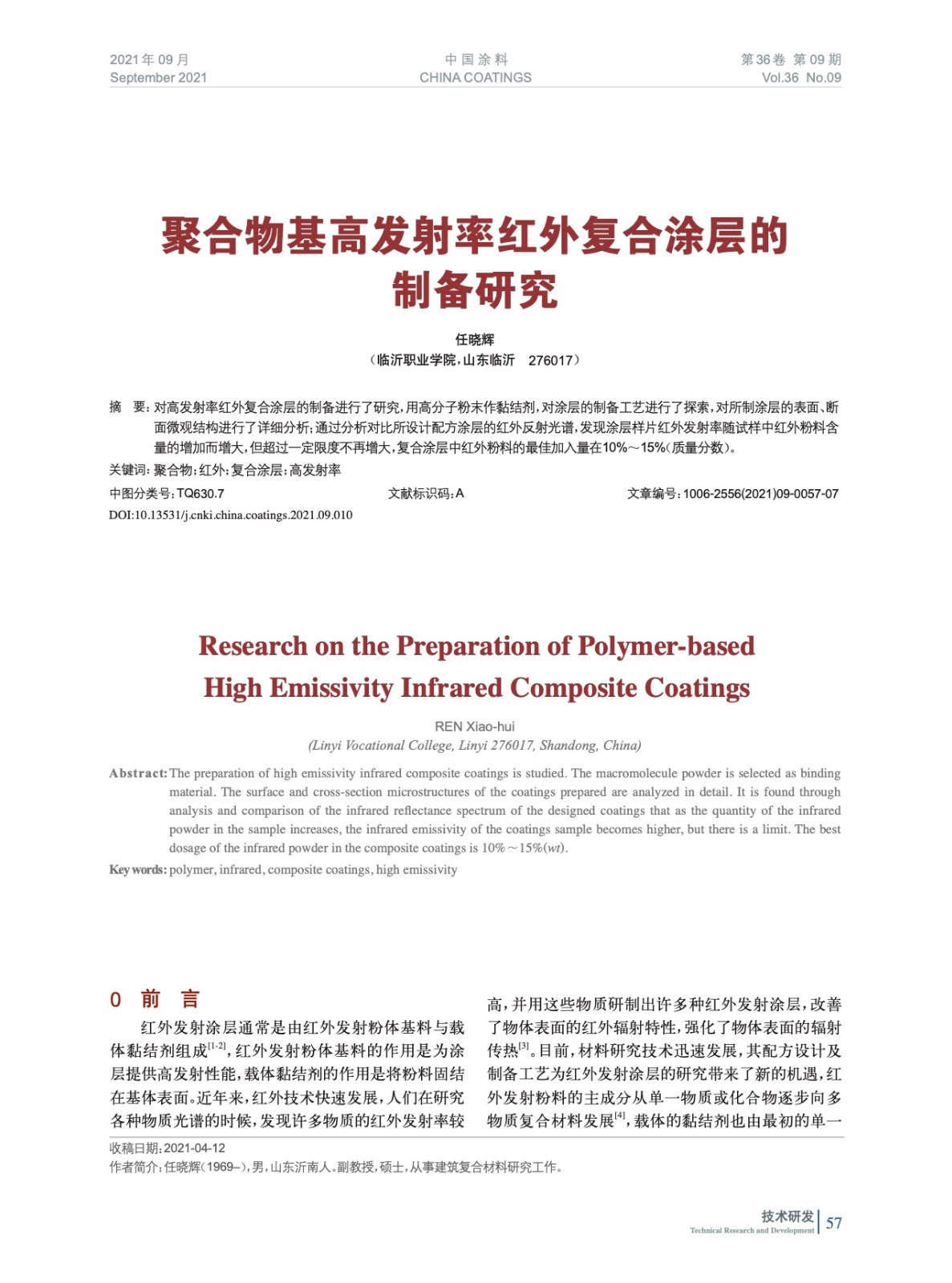

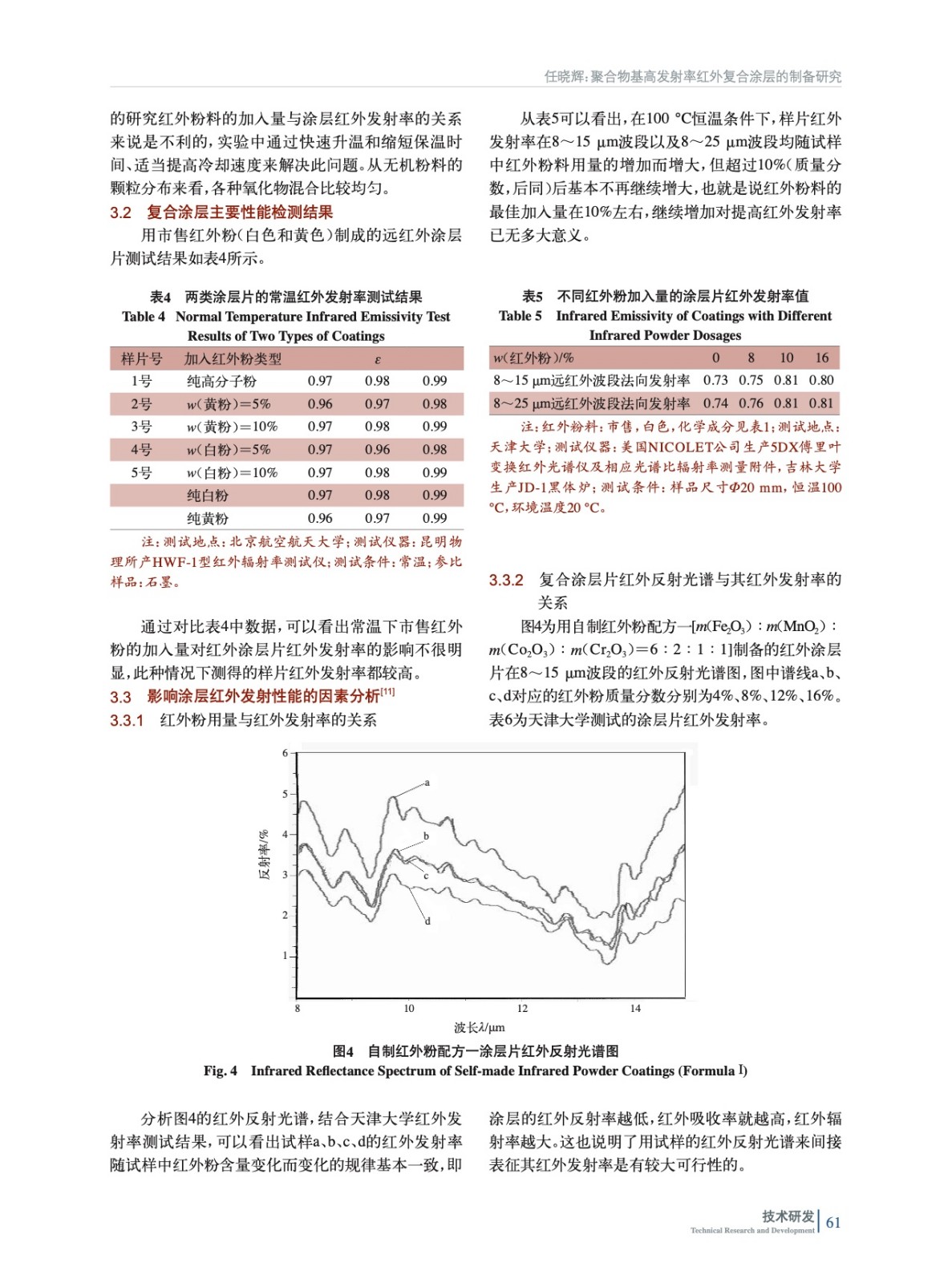

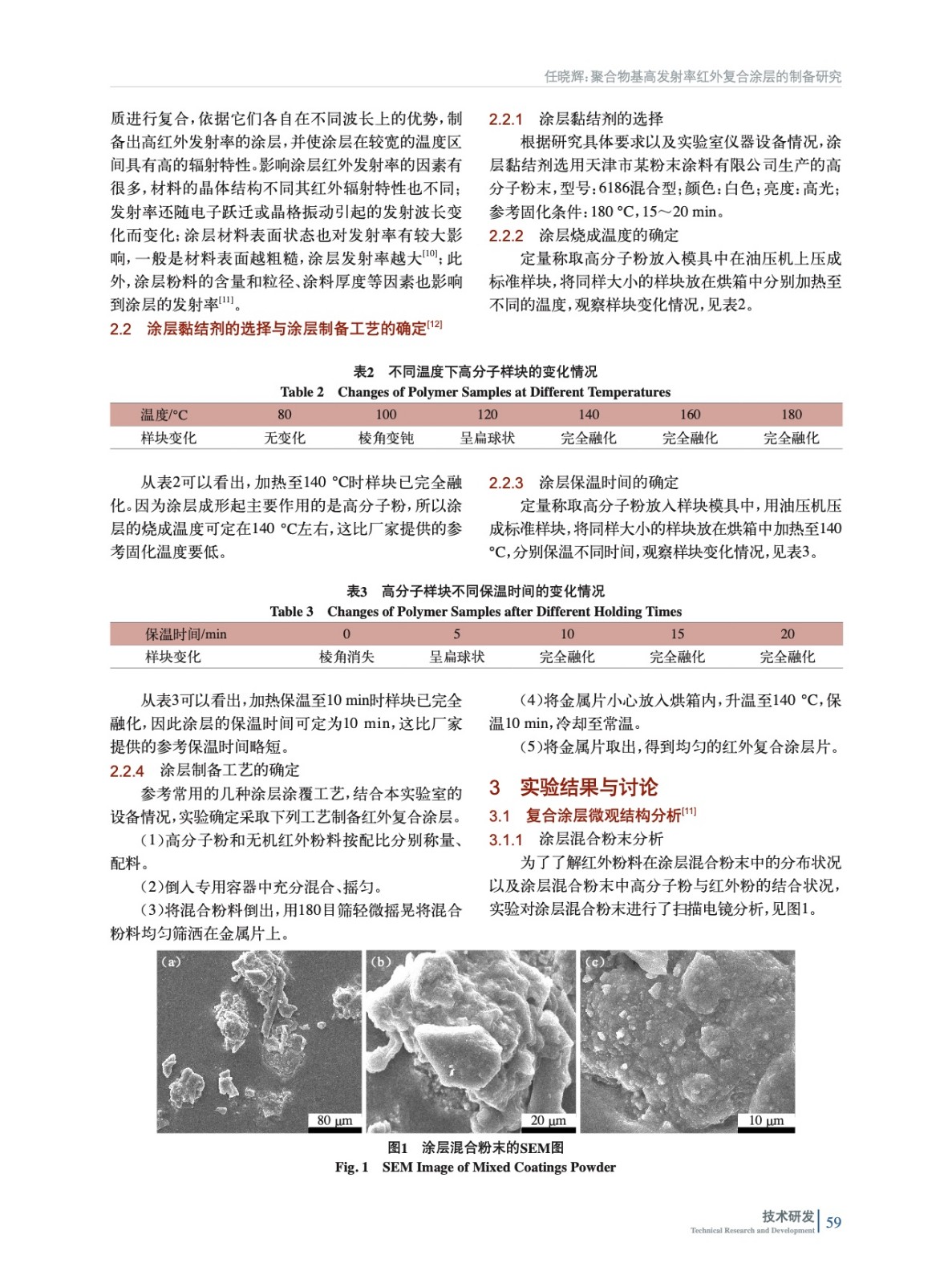

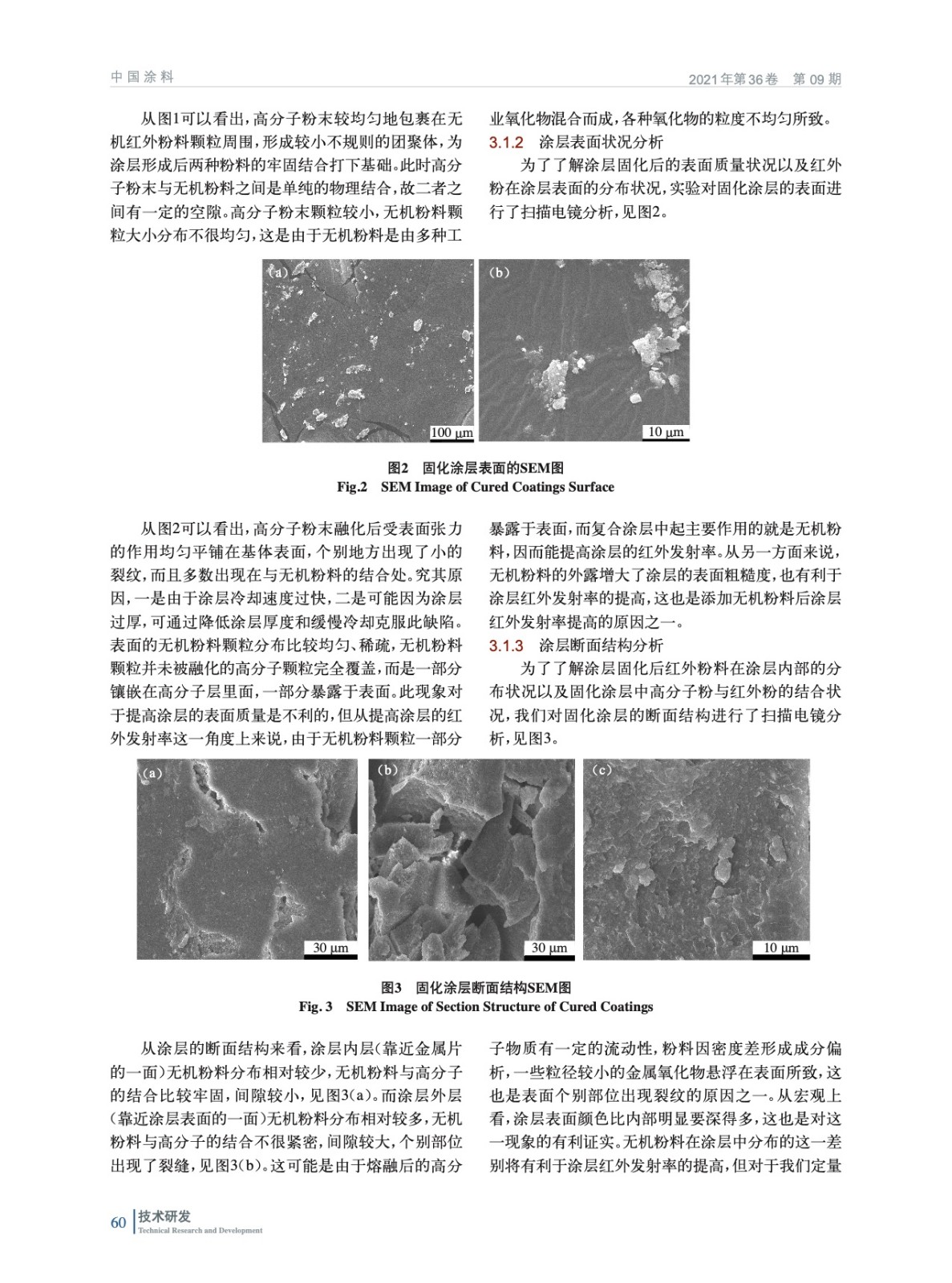

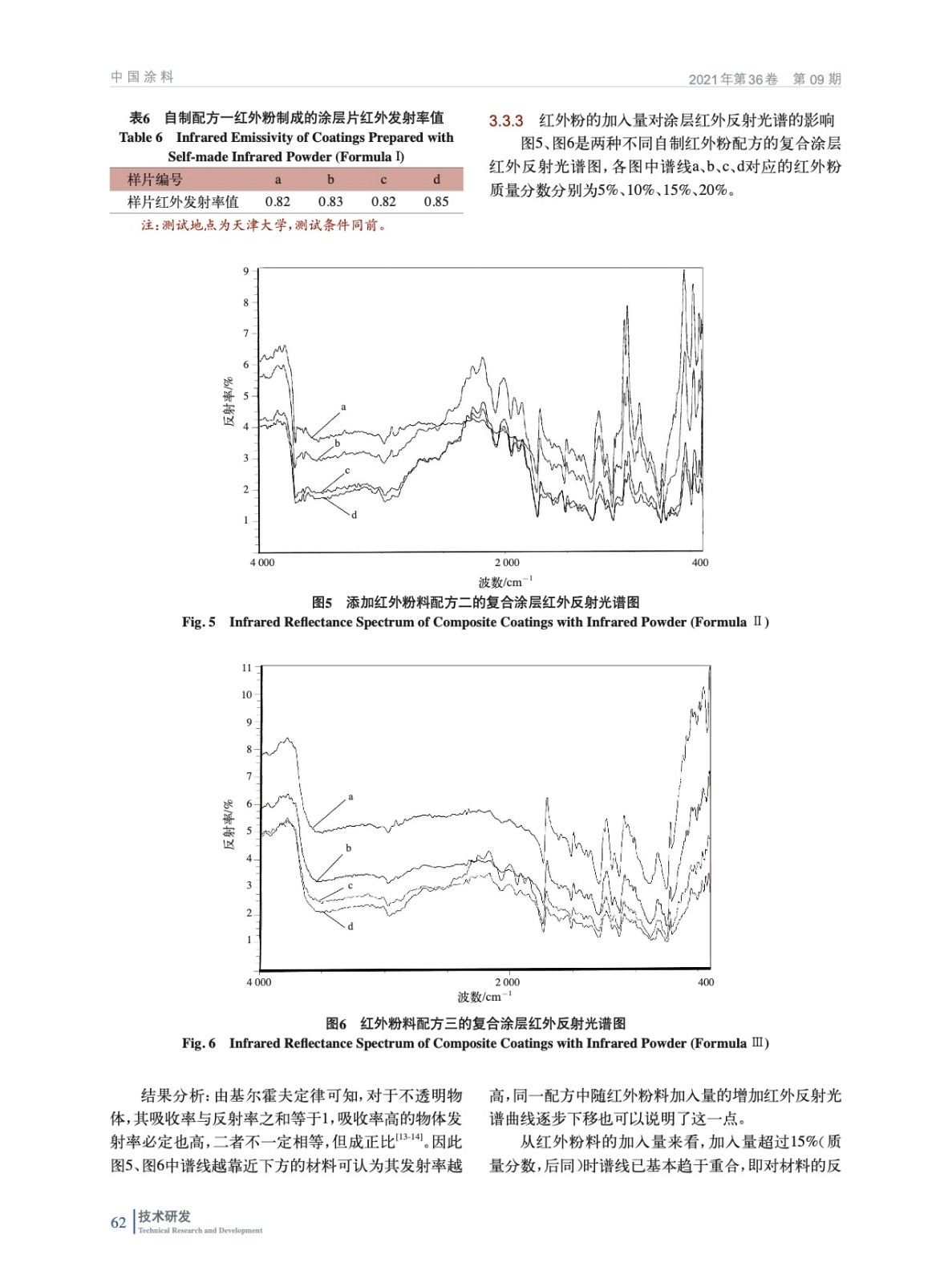

摘要：對高發射率紅外復合涂層的制備進行了研究，用高分子粉末作黏結劑，對涂層的制備工藝進行了探索，對所制涂層的表面、斷面微觀結構進行了詳細分析；通過分析對比所設計配方涂層的紅外反射光譜，發現涂層樣片紅外發射率隨試樣中紅外粉料含量的增加而增大，但超過一定限度不再增大，復合涂層中紅外粉料的最佳加入量在10%～15%（質量分數）。
