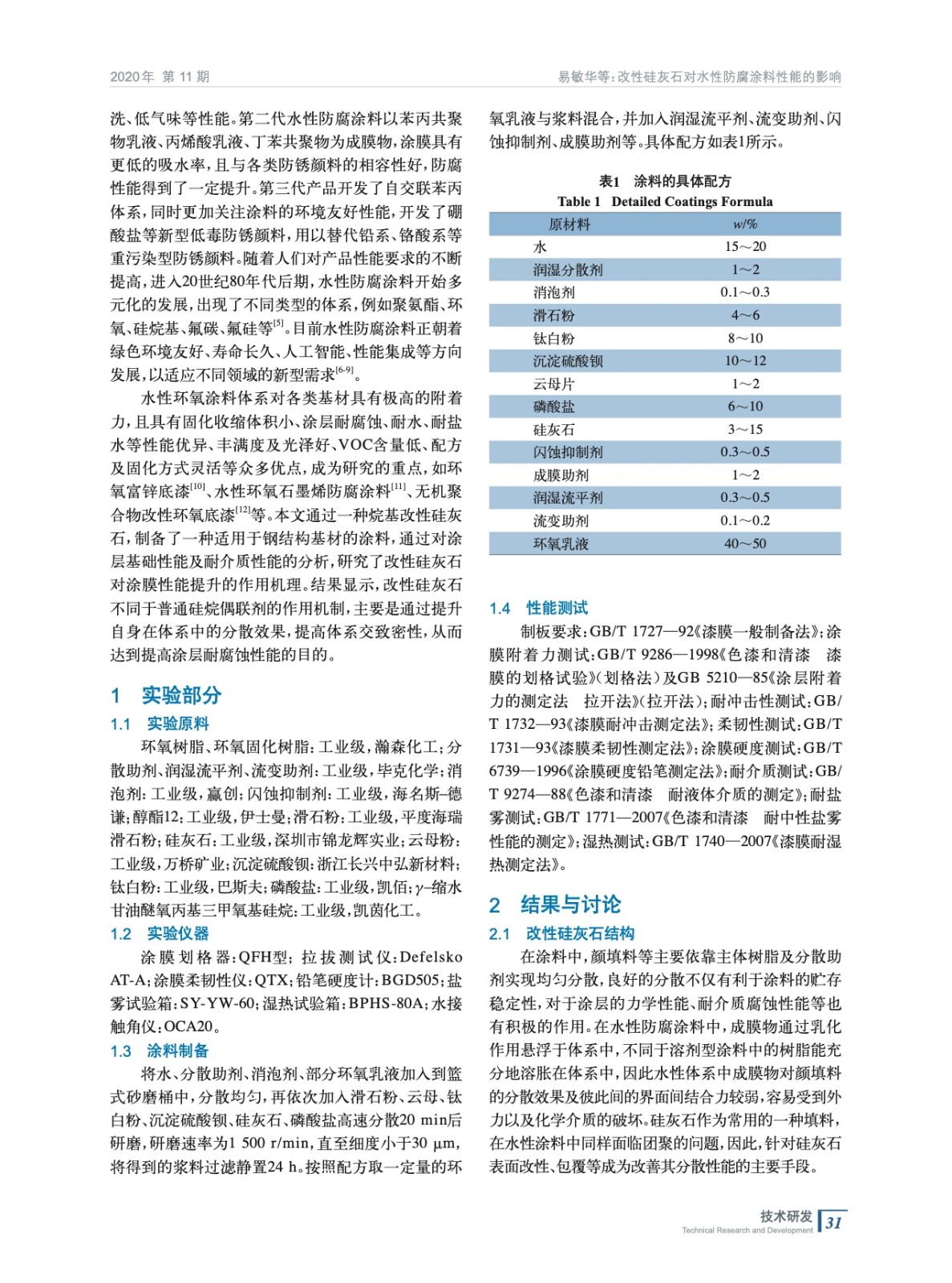

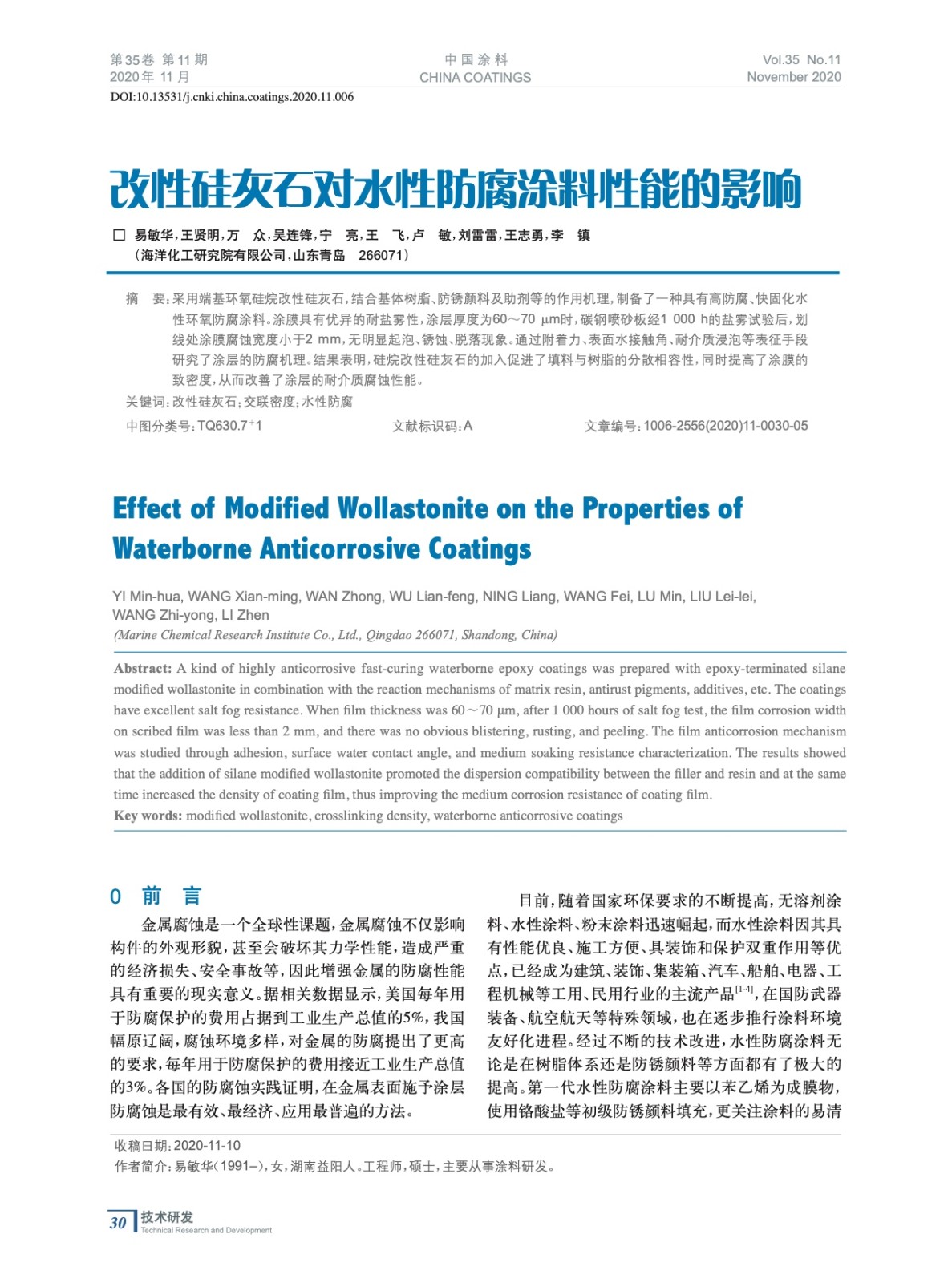

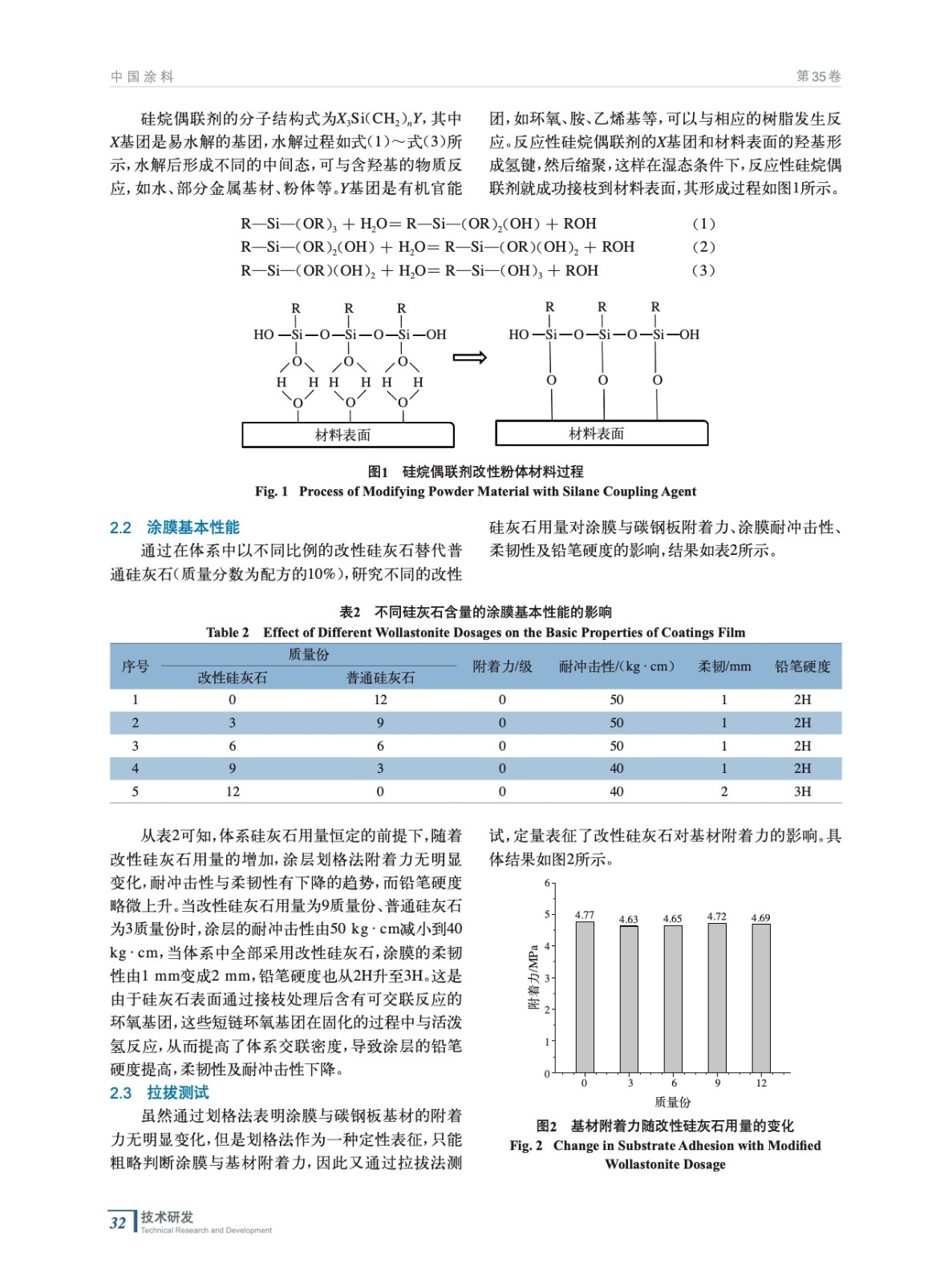

摘要：采用端基環氧硅烷改性硅灰石，結合基體樹脂、防銹顏料及助劑等的作用機理，制備了一種具有高防腐、快固化水性環氧防腐涂料。涂膜具有優異的耐鹽霧性，涂層厚度為60～70 μm時，碳鋼噴砂板經1 000 h的鹽霧試驗后，劃線處涂膜腐蝕寬度小于2 mm，無明顯起泡、銹蝕、脫落現象。結果表明，硅烷改性硅灰石的加入促進了填料與樹脂的分散相容性，同時提高了涂膜的致密度，從而改善了涂層的耐介質腐蝕性能。
