【建筑涂料】建立連接化學接枝提高涂層對表面的附著力
表面接枝的分子刷如何增強附著性

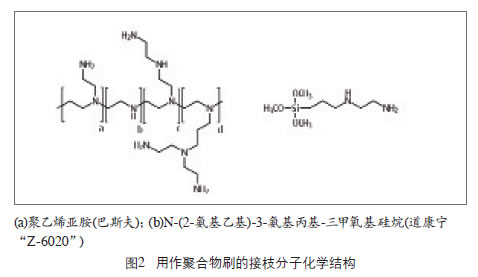

本試驗主要討論通過對由簡單脂肪族胺基基團—— 聚乙烯亞胺(PEI)和氨基硅烷分子組成的分子刷進行表面接枝，從而提高涂層的附著力(見圖2)的方法。
為增強涂料對聚合物和木材的附著力，本文介紹了一種表面處理工藝[7-13]。該工藝成本低，可以連續地將任意官能團植入到聚合物的表面。如圖3所示，該工藝要求聚合物表面發生氧化反應，將含氧基團如羧基(—COOH) 或羥基(—OH)植入表面。這樣，便形成一系列密集的活性基團橋列，為接枝單個分子刷如聚乙烯亞胺或氨基硅烷分子提供接枝支架，示意圖如圖3所示。分子刷鏈的官能度應該能為表面提供與涂層聚合物相匹配的化學活性。

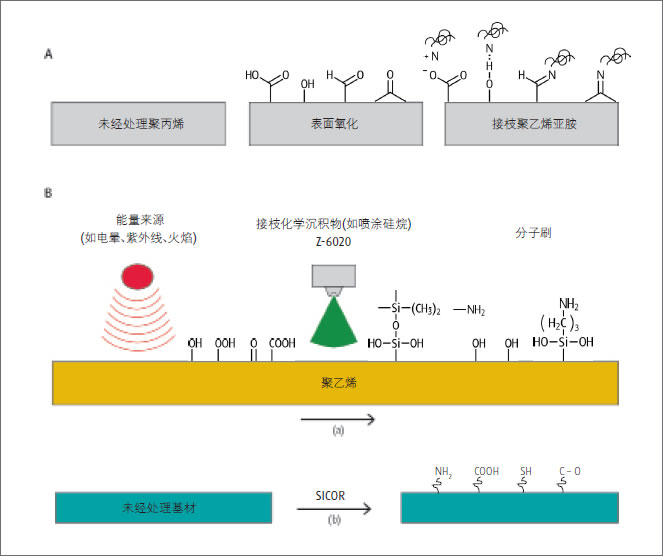

圖3 分子刷接枝到表面氧化的聚烯烴上的原理圖
(a)聚乙烯亞胺分子；(b)有機官能硅烷分子
實驗步驟
總結通過火焰或電暈放電處理對聚合物進行預氧化，具體操作如下：
電暈放電：丹麥Tantec EST HV 2010裝置(最大輸出功率：1 kW)。處理速度：0.1～7 m/min；電極-基板間距：2.5 mm。
火焰處理：德國Arcotec EFT 751火焰處理裝置。處理條件：過量氧氣1.0%；處理速度：60 m/min；火焰前端與基材距離10～50 mm。
氯化聚烯烴底漆(CPO)：采用PPG Hyperprime底漆，噴涂3 μm厚。
將接枝化學品用去離子水進行稀釋到濃度分別為 0.1%、0.25%或0.5%。
先進行火焰或電暈前處理，然后應用聚合物刷，整個工藝簡稱為“SICOR”工藝，該工藝已在汽車行業商業化應用。圖4舉例說明了該工藝是如何提高涂層附著力的。
試驗基材是聚丙烯均聚物材質，型號為Corton 1024/5HS，該滑石粉填充的聚丙烯復合材料由Polypacific 公司提供，采用蒙特爾(Montell)聚合物。涂層體系包括多樂士(Dulux)外用底色漆系列，顏色多樣，面漆均采用雙組分聚氨酯清漆。
往期推薦
-
-
《歐洲涂料雜志》（中文版）2024第3期
專題：顏料和填料 丙烯酸乳膠可持續發展的替代品 市場報告：填料和顏料市場 含納米二氧化鈦的涂料
-
-
《歐洲涂料雜志》（中文版）2024第1/2期
專題：防護涂料 生物基直接替代解決方案 當前研發情況和面臨的主要挑戰 年度調查：2023年回顧和2024年展望
-
-
《歐洲涂料雜志》（中文版）2023第12期
專題：粉末涂料 膠體二氧化硅在鍍鋅鋼水性PUD涂料中的應用 改善乳膠膜質量和涂料性能 具有生態效益的涂料性能
-
-
《歐洲涂料雜志》（中文版）2023第11期
專題：功能涂料 環氧涂料：用于低排放地坪的固化劑 防涂鴉聚氨酯應用的有機硅助劑 市場報告：性能高，銷量大
-
-
《歐洲涂料雜志》（中文版）2023第10期
專題：樹脂和助劑 技術論文：棄用包裝涂料中的聚四氟乙烯組分 鋅片可以作為鋅粉的可持續發展替代品 市場報告：涂料助劑市場逐趨穩定
-
-
《歐洲涂料雜志》（中文版）2023第9期
專題：水性涂料 納米纖維素：有潛力的生物基材料 高性價比的綠色納米纖維素 市場報告：水性涂料的紫外線防護性能
-
-
《歐洲涂料雜志》（中文版）2023第7/8期
專題：生物基涂料 為涂料配方設計師合成一種新型固化劑 將光引發劑接枝到丙烯酸酯上 市場報告：生物基涂料市場正處于拐點
-
-
《歐洲涂料雜志》（中文版）2023第6期
專題：木器涂料 數字化和可持續發展轉型 提高表面耐久性和延長使用壽命 市場報告：工業木器涂料的堅實基礎
